Cria cotas de comprimento de arco para arcos e segmentos de arco de uma poli linha.
Pesquisa
Resumo

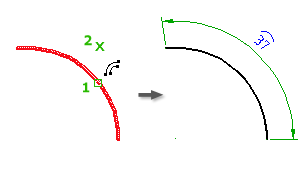

Este comando ativa diretamente a opção Radial
Comprimento do arco do comando AMPOWERDIM e reduz assim o número de solicitações que você necessita responder. A cota que cria este comando mede a distância entre 2 pontos ao longo de um arco.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecione arco ou segmento de arco de polilinha
- Especifica o arco ou o círculo para criar cotas.
- Localização da linha de cota
- Especifica onde colocar a linha de cota. Se você posiciona a cota fora de um arco de forma que ela aponte para fora do arco, o AutoCAD Mechanical desenha automaticamente uma linha de extensão do arco.
- Parcial
- Cria uma cota de comprimento de arco somente para uma seção do arco.
- Primeiro ponto de cota de comprimento de arco - Especifica um ponto para a origem da primeira linha de extensão da cota de comprimento de arco.
- Segundo ponto de cota de comprimento de arco - Especifica um ponto para a origem da segunda linha de extensão da cota de comprimento de arco.
- Opções
-
Exibe a caixa de diálogo Opções de Dimensionamento avançado, que permite pré-configurar opções para esta cotas concatenadas.
Nota: Esta opção está visível na linha de comando somente se a variável de sistema AMPOWERDIMEDITOR está definida como 0 ou a faixa de opções está desativada.
