Bordas do desenho são fornecidas como arquivos .dwg que contêm objetos de formatação específicos, exigidos pelo comando AMTITLE.
O AutoCAD Mechanical é fornecido com diversos arquivos DWG de borda de desenho para cada norma de desenho e tamanho do papel compatíveis. Por exemplo, a borda de desenho para A4, horizontal para a norma JIS é jis_a4l.dwg. É possível copiar estes arquivos, personalizar e configurar o sistema para utilizar as bordas de desenho personalizadas.

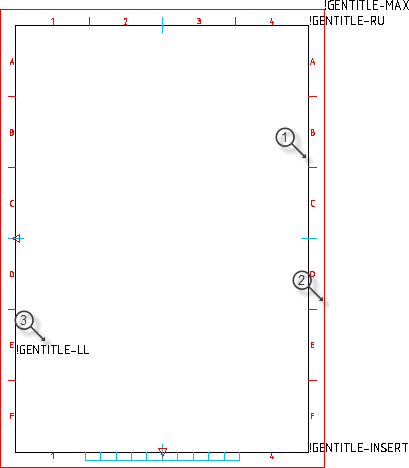

| Item | Descrição |
|---|---|
| 1 | Moldura interna, normalmente desenhada na camada 0 |
| 2 | Moldura externa, normalmente desenhada na camada AM_BOR |
| 3 | Objeto TEXTO contendo uma palavra chave que identifica uma posição chave. |
O ponto de inserção de objetos de texto que identifica posições chave. O comando AMTITLE utiliza esses pontos para aplicar várias opções. Por exemplo, ele utiliza o ponto de inserção do texto !GENTITLE_INSERT como o ponto de inserção do bloco de legenda. As palavras-chave e as opções que estão disponíveis variam de acordo com cada norma de desenho.
| Palavra-chave | Objetivo |
|---|---|
|
!GENTITLE_INSERT |
Identifica o ponto de inserção de blocos de legenda |
|
!GENTITLE_INSERT_EXT1 |
Identifica o ponto de inserção do primeiro bloco de legenda de extensão |
|
!GENTITLE_INSERT_EXT2 |
Identifica o ponto de inserção do segundo bloco de legenda de extensão |
|
!GENTITLE_LL |
Identifica o canto inferior esquerdo da área efetiva de desenho. Normalmente, esse é o canto inferior esquerdo da moldura interna. No entanto, na ilustração acima, !GENTITLE_LL é colocado acima do canto inferior esquerdo. Isso é porque a borda do desenho é para o tamanho de papel A4. Nesse tamanho de papel, quando você insere um bloco de legenda, ele ocupa a maior parte do espaço inferior, tornando-a indisponível para uso como área de desenho. |
|
!GENTITLE_LU |
Identifica o canto superior esquerdo da área efetiva de desenho. (O padrão GB utiliza esse ponto para inserir números de peça invertidos) |
|
!GENTITLE_RU |
Identifica o canto superior direito da área efetiva de desenho |
|
!GENTITLE_MAX |
Identifica o canto superior direito da moldura externa |
|
!GENTITLE-BLLOC |
O ponto de inserção da borda do desenho |
