Este desenho contém uma superfície de terreno existente, alinhamentos da linha de centro e polilinhas que definem uma preferência proposta de 50 pés.
Se a Paleta de ferramentas que contém submontagens não estiver visível, clique na guia Início painel PaletasPaletas de ferramentasPesquisa.
Na paleta de ferramentas, clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Submontagens na medida imperial do Civil.
Clique com o botão direito na barra de controle Paletas de ferramentas. Clique em Nova paleta.
Uma nova paleta de ferramentas denominada Nova paleta será criada.
Substituir o nome Nova paleta por Montagens dos tutoriais.
Salvar montagens em uma paleta de ferramentas

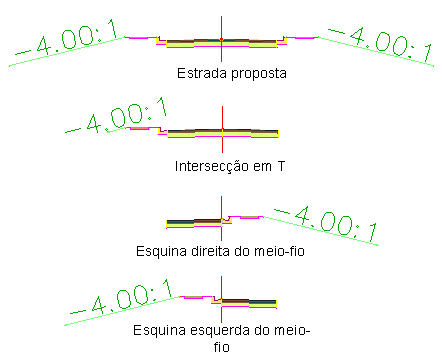

Aproxime o zoom nas montagens do lado direito da superfície.
Na montagem Estrada proposta, selecione a linha de eixo.
Nota:
Não utilize as alças para arrastar o marcador de linha de eixo.
Clique na parte inferior do marcador de linha de eixo. Arraste a linha de eixo para a paleta de ferramentas Montagens do tutorial.
A imagem e o nome da montagem são exibidos na paleta de ferramentas.
Repita as etapas 2 e 3 para o as três montagens restantes.
Na paleta de ferramentas Montagens do tutorial, clique com o botão direito em uma área vazia. Clique em Opções de visualização.
Na caixa de diálogo Opções de visualização, mova o controle deslizante Tamanho da imagem para a direita para aumentar o tamanho das imagens na paleta de ferramentas. Clique em OK.
Na paleta de ferramentas Montagens do tutorial, passe o cursor sobre a montagem Esquina do meio-fio esquerda (CR-L).
Observe que a dica de ferramenta será exibida. O texto da dica de ferramenta é gerado automaticamente a partir da descrição da montagem original.
Nota:
Para visualizar a descrição da montagem original, clique com o botão direito na montagem no Toolspace na guiaProspector. Selecione Propriedades. A descrição é exibida na caixa de diálogo Propriedades de montagem na guiaInformações.
