Por padrão, AutoCAD Civil 3D une todos os pontos com o mesmo código do ponto ao longo da linha base do corredor e os exibe como linhas do recurso. Você pode alterar como os pontos são conectados quando um código do ponto é usado várias vezes em estacas consecutivas.
Modificar conexões de linha do recurso ao especificar quais códigos de pontos são conectados usando opções de ramificação e a direção para a ramificação, e se códigos de pontos extras devem ser conectados.
Ramificações e conexão de pontos extras
Se uma montagem é aplicada em consecutivas estacas com uma variação de número de códigos de pontos (do mesmo tipo), você pode controlar ambas se as linhas do recurso são conectadas e como elas estão conectadas.
As ilustrações a seguir mostram diferentes opções de ramificação e o ponto de conexão e a linhas do recurso resultantes.
Em todas as ilustrações:
- Montagens com variação de número do código do ponto do mesmo tipo usado na estaca.
- A linha de centro (linha preto pesado) é a linha base do corredor (alinhamento).
- Os pontos circulares nas linhas cinzas são um tipo de código do ponto.
- Os pontos circulares nas linhas verdes são um outro tipo de código do ponto.
- Existem dois grupos em cada Montagem: esquerda e direita (da linha base).
- A opção Conectar é selecionada para ambos os tipos de código do ponto.

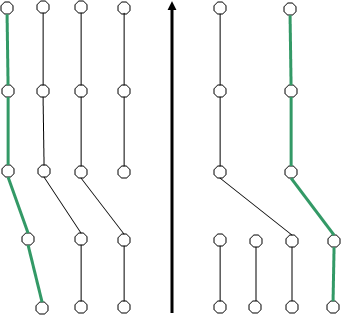

Ramificações internas e pontos extras (com o mesmo código do ponto) não estão conectadas:

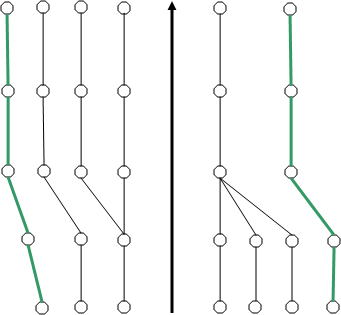

Ramificações externas e pontos extras (com o mesmo código do ponto) estão conectadas:

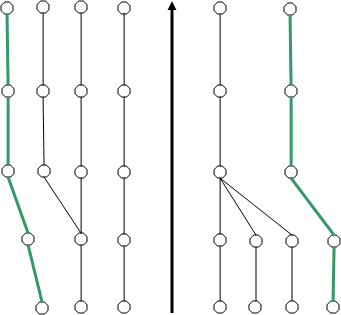

Ramificações exteriores e pontos extras (com o mesmo código do ponto) não estão conectadas:

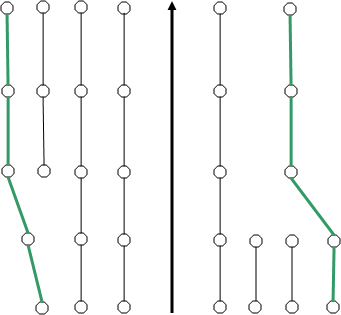

Ramificações externas e pontos extras (com o mesmo código do ponto) estão conectadas:
