Para desenhar uma linha por direção e distância

Você pode usar o comando Linha por direção e distância para desenhar segmentos de linha do AutoCAD com precisão, ao referenciar rumos e distâncias, localizações selecionadas no desenho ou pontos COGO.

Para usar a opção Rumos para definir a direção

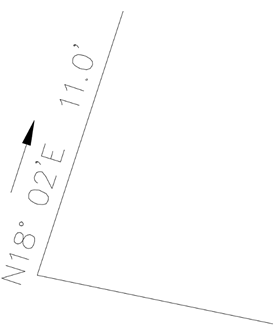

O exemplo a seguir mostra como você pode utilizar o comando Linha por direção e distância para desenhar uma linha a partir do ponto final de uma linha anteriormente desenhada, em um rumo de N 18 ° 02' E, a uma distância de 11,0 pés.

1. No Toolspace, na guia Caixa de ferramentas, expanda Utilitários diversos Coordenar a geometria. Clique duas vezes em Linha por direção e distância.
2. Selecione a extremidade de uma linha a partir da qual o segmento será desenhado.
3. Na linha de comando, insira o número do quadrante (1 = Norte Leste, 2 = Sul Leste, 3 = Sul Oeste, 4 = Norte Oeste). Para este exemplo, insira 1.
4. Insira o rumo, a direção do segmento da linha que está sendo desenhada no formato Decimal DMS: DD.MMSS. Para este exemplo, insira 18.02.
5. Insira a distância do segmento sendo desenhado. Para este exemplo, insira 11.
6. Você pode desenhar segmentos adicionais a partir do último ponto final ou pressionar Enter para finalizar o comando.

Para usar a opção Azimute para definir a direção

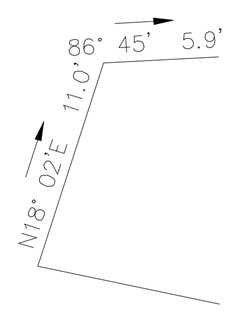

O exemplo a seguir mostra como você pode utilizar o comando Linha por direção e distância para desenhar uma linha a partir do ponto final de uma linha anteriormente desenhada, em um azimute de 86° 45', a uma distância de 5,9 pés.

1. No Toolspace, na guia Caixa de ferramentas, expanda Utilitários diversos Coordenar a geometria. Clique duas vezes em Linha por direção e distância.
2. Selecione a extremidade de uma linha desenhada previamente para servir como o ponto inicial da nova linha.
3. Na linha de comando, insira A para utilizar o modo Azimute.
4. Insira um azimute, a direção do segmento da linha que está sendo desenhada, no formato Decimal DMS. Para este exemplo, insira 86.45.
5. Insira a distância do segmento sendo desenhado. Para este exemplo, insira 5.9.
6. Você pode desenhar segmentos adicionais a partir do último ponto final ou pressionar Enter para finalizar o comando.

Para selecionar as localizações na tela para definir a direção

Você pode selecionar localizações para definir a direção usando o comandoLinha por direção e distância. Isto é útil quando você tiver desenhado uma entidade na tela, e desejar copiar sua direção para uma nova linha, mas iniciar a nova linha a partir de uma localização diferente. Ativar OSNAPS irá assegurar as seleções precisas do ponto.

1. No Toolspace, na guia Caixa de ferramentas, expanda Utilitários diversos Coordenar a geometria. Clique duas vezes em Linha por direção e distância.
2. Selecione o ponto inicial do segmento a ser desenhado.
3. Na linha de comando, insira P para utilizar o modo Ponto na tela.
4. Defina uma direção selecionando uma localização inicial e, a seguir, selecione uma localização final. Observe que as duas seleções na tela podem estar em qualquer lugar no modelo, e não necessariamente incluem o ponto inicial do segmento de linha.
5. Insira a distância do segmento sendo desenhado.

O comando continua e os segmentos adicionais serão desenhadas a partir do último ponto final.

Para especificar as localizações de pontos COGO para definir a direção e/ou distância

Ao usar o comando Linha por direção e distância, você pode inserir pontos COGO para definir a direção e/ou a distância, em conjunto com comandos transparentes padrão do AutoCAD Civil 3D. Isto é útil quando você desejar desenhar uma linha utilizando a direção a partir um par de pontos e a distância igual a distância a partir de um par de pontos.

O exemplo a seguir mostra como você pode utilizar o comando Linha por direção e distância para desenhar uma linha a partir do ponto 5, paralela à linha 2 e 3, com uma distância equivalente à 2 e 1 e, a seguir, uma linha paralela de fechamento para 1 e 2 e fechando na linha 2 e 3.

1. No Toolspace, na guia Caixa de ferramentas, expanda Utilitários diversos Coordenar a geometria. Clique duas vezes em Linha por direção e distância.
2. Na linha de comando, insira 'PN para utilizar o comando Número de ponto transparente.
3. Insira o número do ponto no prompt da linha de comando. Para este exemplo, insira 5.
4. Na linha de comando, insira P para utilizar o modo Seleção.
5. O comando transparente 'PN ainda está ativado, assim você pode inserir os números de ponto para definir a direção. Para este exemplo, insira 2 para o primeiro ponto de direção, e 3 para o segundo ponto de direção.
6. Insira os números de ponto para definir a distância. Para este exemplo, insira 2 para o primeiro ponto de distância e 1 para o segundo ponto de distância para desenhar o primeiro segmento.
7. Insira P para voltar para o modo de ponto e, a seguir, insira os pontos para definir a direção de fechamento. Para este exemplo, insira 1 e 2.
8. Defina o comprimento da linha de fechamento. Para este exemplo, insira 5e, a seguir, 2.
9. Pressione Enter para finalizar o comando.
