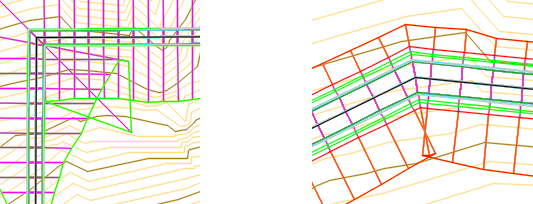

Quando as tangentes do corredor efetuarem a intersecção em um canto, e onde o corredor for criado com uma largura fixa, os cantos internos e externos dos corredores serão limpos automaticamente. Em outras situações, como quando o corredor é criado com uma largura não fixa (como quando ao emitir a luz natural em uma superfície) ou quando houver curvas na linha base do corredor, pode ser necessário limpar os cantos ao extrair uma linha de recurso a partir do corredor e, a seguir, nivelar a partir da linha de recurso.
Condições onde o comportamento de limpeza do corredor é aplicado
O comportamento de limpeza do corredor no AutoCAD Civil 3D 2017 atualmente não aplica nas seguintes condições:
- As localizações da intersecção tangente/tangente em corredores que utilizam as linhas de recurso ou alinhamento/perfis como linha base.
- As montagens que têm larguras consistentes como definido por formas dentro da montagem.
No AutoCAD Civil 3D 2017, onde as tangentes do corredor efetuam a intersecção em um canto, e onde o corredor é criado com uma largura fixa, os cantos são limpos como segue:
O ponto onde os cantos internos se encontram é calculado e as linhas radiais são estendidas daquela localização, usando a frequência de inserção ao longo da linha base como definido na caixa de diálogo Frequência para aplicar montagens.
Além disso, uma estaca também é adicionada no canto:
O valor da largura da submontagem substituída nas estacas radiais; a largura será calculada para produzir uma solução de canto que seja similar ao comando OFFSET do AutoCAD.
Condições onde o comportamento de limpeza do corredor não se aplica
O comportamento de limpeza do corredor no AutoCAD Civil 3D 2017 atualmente não aplica nas seguintes condições:
- Em um segmento de curva.
Por exemplo, em condições onde as curvas estão presentes no canto, o corredor poderá ser criado com seções que se cruzam no canto.
- No ponto de intersecção de tangentes e curvas.
- No ponto final de um corredor com base na linha de recurso se o início e o fim da linha de recurso se encontrarem no canto.

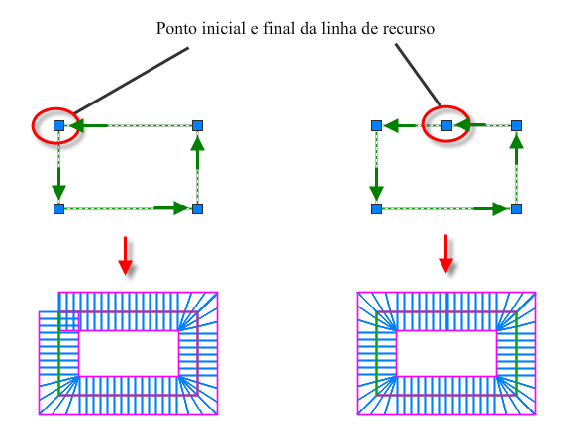

Por exemplo, se a linha do recurso começa e termina em um canto, como mostrado a na ilustração a seguir à esquerda, a limpeza do canto não será aplicada.
Uma solução alternativa para isso, é a recomendação de desenhar a linha de recurso para que ele comece e termine em uma localização diferente de um canto, como mostrado na ilustração a seguir à direita.

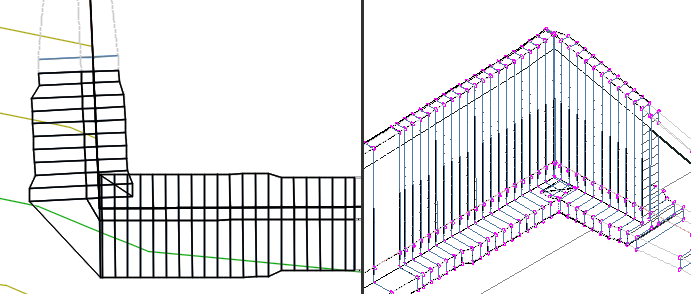

- Em condições onde as formas do corredor se alargam (por exemplo, onde a sapata em uma parede de retenção tem uma largura variável que depende da altura da parede de retenção).
- Ao emitir a luz natural sobre uma superfície.
Solução de problemas de limpeza de canto
Para solucionar os problemas de canto, é possível extrair uma linha de recurso dinâmica do corredor e usar as ferramentas de nivelamento para nivelar daquela linha de recurso. O seguinte é um exemplo da adição de nivelamento para o lado direito do corredor.
