Você pode anexar um ou mais modelos de referência com um desenho do AutoCAD Civil 3D para que ele seja atualizado de forma contínua com as alterações para os estilos nos modelos.
Processo do modelo padrão
Quando você criar um novo desenho com base em um modelo de desenho, o novo desenho obtém uma cópia dos estilos no modelo, mas é uma cópia única. A conexão não é mantida. No passado, se você atualizava os estilos em seu modelo, e desejava que seus desenhos obtivessem essas mesmas atualizações, era necessário copiar manualmente ou importar estes estilos alterados em seus desenhos.
Processo de modelo de referência
Quando você anexa um modelo de referência com um desenho, os estilos do AutoCAD Civil 3D que fazem referência aos estilos no modelo são copiados no desenho e a conexão entre o desenho e os modelos de referência é mantida. Os desenhos podem ser atualizados de forma contínua automaticamente ou manualmente com as alterações para os estilos nos modelos.
A seguir, de forma contínua, as alterações feitas nos modelos de referência são levadas para o desenho para que ele seja mantido atualizado:
- Os estilos novos ou alterados nos modelos de referência são copiados no desenho.
- Os estilos que forem excluídos dos modelos de referência serão removidos do desenho se os estilos que não estiverem em uso. Se um estilo estiver em uso, uma cópia local do estilo é mantida no desenho.

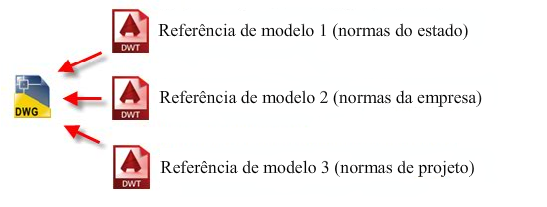

Além disso, você pode ter múltiplos modelos de referência anexados a um desenho. Por exemplo, você pode ter modelos para o estado, a empresa e para as normas de projeto:
Você pode especificar uma hierarquia para que o modelo com a mais alta prioridade tenha precedência se houver estilos duplicados.
Os estilos novos ou editados que são salvos para os modelos de referência modelos são atualizadas nos desenhos quando o desenho for reaberto ou quando os modelos forem manualmente recarregados.
Por exemplo, se você atualizar um estilo ou adicionar um novo estilo para o modelo de normas do projeto, as alterações serão propagadas para os desenhos que fazem referência a esse modelo.
Os estilos que são importados e referenciados por um modelo de referência
A seguir, os estilos do AutoCAD Civil 3D são importados e os estilos são referenciados por um modelo de referência.
- Estilo do objeto
- Estilos de legenda
- Estilos de tabela
- Critérios de quantidades do levantamento de material
- Conjuntos de verificações de alinhamento e perfil do projeto
- Conjuntos de regras de tubulação e estrutura
- Listas de peças da rede de pressão
Nota: Para importar uma lista de peças da rede de pressão para funcionar corretamente no desenho no qual ela importada, o catálogo de peças que foi usado para gerar a lista de peças deve ser definido como o catálogo de peças atual. Utilize o comando Definir catálogo de redes de pressão para especificar o catálogo de peças atual.
Na árvore de Configuração do Toolspace, os estilos que foram referenciados no desenho são marcados com um ícone de clipe de papel:
Os elementos do desenho que estão incluídos nos estilos também são importados. Por exemplo, se um estilo inclui definições de camadas, blocos, fontes, tipos de linha, e assim por diante, os itens relacionados também são importados, mas não referenciados.
Os estilos que são importados por um modelo de referência, mas não são mantidos atualizados
Os conjuntos de propriedades são importados no desenho a partir de um modelo de referência, mas não serão atualizados se o modelo de origem for alterado. Além disso, você não é impedido de atualizar uma propriedade definida em um desenho que foi importado.
Atualizando estilos referenciados
Após você referenciar um modelo em um desenho, os estilos devem ser editados no modelo de origem, ao invés de nos desenhos aos quais o modelo de referência estiver anexado. Se você editar um estilo referenciado, uma caixa de diálogo de tarefa será exibida com as escolhas que podem ser feitas. Você pode salvar uma cópia do estilo, manter as alterações temporariamente até o desenho seja reaberto ou cancelar a alteração.
Gerenciar vínculos para os modelos de referência
Se você abrir um desenho cujos modelos de referência não puderam ser encontrados, por exemplo, se eles estiverem em uma localização de rede que no momento não está acessível, ou se os modelos de referência são movidos, renomeadas ou excluídos, uma notificação Caminho não encontrado será exibida na coluna Status na caixa de diálogo Anexar modelos de referência:
Se o modelo de referência não puder ser encontrado, o estilos ainda estarão disponíveis no desenho os referencia, mas os estilos não serão atualizados até que o caminho seja restaurado.
- Se o nome ou a localização do modelo foi alterado, você pode alterar o caminho na caixa de diálogo ao editar diretamente o caminho na coluna Caminho salvo ou usando o botão Procurar para selecionar novamente o modelo.
- Se você temporariamente não puder acessar o caminho, os estilos ainda estarão disponíveis no desenho que os referencia, mas eles não serão atualizados até que sua conexão com o caminho seja restaurada.
- Se o modelo de referência tiver sido excluído, os estilos permanecerão no desenho os referencia. .
