Cota em um ponto central ou interseção

1. Na guia Anotar, painel Cota, clique em um comando de Cota.
2. Na janela de desenho, clique no ponto central ou na interseção e outra linha, aresta ou ponto, conforme necessário.
3. Arraste a cota para a localização apropriada e clique para inseri-la.
4. Continue criando e inserindo cotas conforme necessário e, depois, clique com o botão direito do mouse e selecione Concluído.

Notas:

• Um ponto central é exibido para geometria aberta.
• Uma interseção é exibida somente nas arestas de modelos em objetos diferentes.
• Um ponto central é indicado por um ponto verde e uma interseção é indicada por um ponto amarelo.
• É possível criar ou reanexar cotas à interseção física das arestas projetadas, mas não a uma interseção de suas extensões.
• Os pontos centrais e as interseções devem estar na mesma vista.

Adicionar cotas nas interseções das linhas de extensão

1. Na faixa de opções, clique na guia Anotar painel Cota Cota.

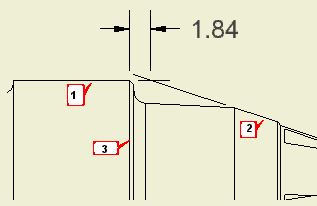

2. Selecione a primeira linha (1) para definir a interseção.
3. Clique com o botão direito do mouse e selecione Interseção no menu.
4. Selecione a segunda linha (2) para definir a interseção. As linhas são estendidas conforme a necessidade e a interseção torna-se o primeiro ponto da cota.
5. Selecione uma aresta do modelo (3) para definir a cota. Alternativamente, execute as etapas 2-4 para definir outra interseção ou selecione um ponto na vista do desenho.
6. Arraste a cota até a posição desejada.
7. Clique para inserir a cota no desenho.

Nota: Toda a geometria que especifica a cota deve pertencer à mesma vista do desenho.

Mostre-me como dimensionar a partir de uma interseção implícita
