Sobre como importar arquivos de outros sistemas CAD

Importar arquivos CATIA, Solidworks, Pro-E/Creo, NX, JT, Alias, STEP, Iges, Rhino, SAT, Parasolid Binary.

Os arquivos de outros sistemas CAD podem ser importados para uso no Inventor. O tipo de arquivo determina que opções estarão disponíveis.

Nota: Versões mais recentes de formatos AnyCAD são suportadas. É necessário que as atualizações mais recentes para sua versão do Inventor estejam instaladas. As atualizações podem ser baixadas por meio do aplicativo da área de trabalho Autodesk ou em https://manage.autodesk.com.

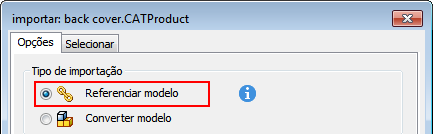

Importar como modelo de referência do AnyCAD: (arquivos Alias, CATIA, Solidworks, NX, Pro-E/Creo) (não disponível no Inventor LT)

Se o projeto estiver sendo alterado, controle e melhore o desempenho importando o projeto como um Modelo de referência. A opção Modelo de referência mantém um vínculo com o arquivo selecionado, o que permite monitorar e atualizar o Inventor à medida que o modelo é alterado. Se forem feitas alterações no arquivo, em seu respectivo produto após a importação, o arquivo do Inventor refletirá as alterações e as referências de nível superior serão atualizadas também.

Imagine um ambiente de engenharia no qual um desenhista industrial tenha criado um projeto de teclado padrão como um modelo de superfície usando um programa de CAD diferente, como o Solidworks. A geometria do Solidworks é convertida (importada) no Autodesk Inventor como um Modelo de referência em um arquivo de montagem. Importar o arquivo como Modelo de referência estabelece uma associatividade direta entre o arquivo do Solidworks e o arquivo do Inventor. Melhorias adicionais do projeto devem ser feitas na geometria original do Inventor por meio dos comandos de modelagem do Autodesk Inventor: uma nova peça é inserida na montagem e restringida à geometria importada.

Enquanto isso, o desenhista industrial continua modificando o projeto do Solidworks para gerar uma forma mais orgânica e ergonômica. O ícone Atualizar da barra de ferramentas de acesso rápido indica que o arquivo importado foi editado depois de ser inicialmente importado para o Inventor. Agora, o arquivo de peça do Autodesk Inventor não está mais sincronizado. Clicar no ícone Atualizar carrega o arquivo importado revisados e incorpora as alterações.

Nota: Quando você importa geometria como um modelo de referência do AnyCAD, nenhum arquivo adicional é criado no disco.

Importante: Importe um arquivo STEP como Modelo de referência quando esperar que sejam feitas apenas pequenas atualizações no arquivo STEP. Ao contrário de outros formatos de arquivo CAD compatíveis com o modelo de referência, uma atualização em um arquivo STEP é uma nova conversão. A atualização de um arquivo STEP com referência pode criar geometria não resolvida que impede que as alterações feitas no arquivo do Inventor sejam atualizadas corretamente.

Nota geral sobre STEP Ao exportar um arquivo como arquivo STEP de seu produto nativo, para obter melhores resultados, use os mesmos protocolos, opções, nomes de arquivo, etc.

Os tipos de edição de modelagem permitidos dependem do tipo de arquivo para o qual a geometria é importada: arquivo de peça ou de montagem. Veja a seguir:

Importar para um arquivo de peça
Edições suportadas: A geometria importada pode ser editada e operações de parâmetro podem ser adicionadas. Todos os fluxos de trabalho "Copiar para".	Edições não suportadas: A opção Edição de sólido está desabilitada. A opção Ambiente de reparo está desabilitada.

Importar para um arquivo de montagem
Edições suportadas: Adicionar mais peças ou fazer alterações na geometria original do Inventor; por exemplo, criar restrições para a geometria importada. Reposicionar a geometria importada e fazer outras alterações cosméticas nessa geometria. Adicionar operações de montagem de nível superior. Fluxos de trabalho de vista de projeto. Gerenciamento da estrutura da lista de materiais.	Edições não suportadas: Você não pode modificar a geometria importada. Você não pode criar uma lista de materiais nem uma lista de peças a partir de itens excluídos da importação. Você não pode modificar a geometria importada nem alterar a estrutura dos componentes importados. Você não pode espelhar os componentes importados.

Quando você importa um arquivo, o Inventor detecta automaticamente se o arquivo importado é uma peça ou uma montagem e cria um novo documento de acordo. A seguir, será possível visualizar e selecionar itens importados. Para importar um arquivo de montagem de terceiros como uma peça, você deve primeiramente criar ou abrir um arquivo de peça, e, a seguir, importar o arquivo de montagem de terceiros para o arquivo de peça.

Alguns tipos de arquivo não oferecem suporte ao Modelo de referência do AnyCAD. Escolha o fluxo de trabalho mais adequado ao seu projeto.

Nota: Os arquivos DWG do AutoCAD importados mantêm automaticamente a associatividade com o arquivo DWG correspondente do AutoCAD. Quando o arquivo DWG original é atualizado no AutoCAD, os arquivos correspondentes do Inventor são atualizados de acordo, no caso de alterações de geometria ou de posição.

Para obter uma lista completa de conversores diretos e versões de arquivo compatíveis, consulte Suporte ao conversor.

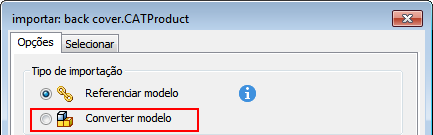

Importar como Modelo de conversão do AnyCAD (arquivos CATIA, Solidworks, Pro-E/Creo, NX, JT, Alias, Rhino, IGES, Parasolid, STEP e SAT)

A opção Modelo de conversão cria novos arquivos do Inventor não vinculados ao original. Use essa opção caso planeje modificar o modelo para um novo projeto.

A operação de Modelo de conversão não mantém a associatividade com o arquivo original. Como resultado, alterações efetuadas ao arquivo original após a importação não afetam à peça ou montagem importada. Igualmente, alterações efetuadas à peça ou montagem importada não afetam o arquivo original.

Quando montagens são importadas, o Inventor tenta preservar a estrutura da montagem e da submontagem do arquivo original.

O processo de importação cria operações com base no Inventor que representam a geometria e a topologia do arquivo de origem. É possível utilizar os comandos do Inventor para ajustar as operações base e adicionar novas operações à árvore de operações do Inventor. Não é possível modificar a definição original das operações de base.

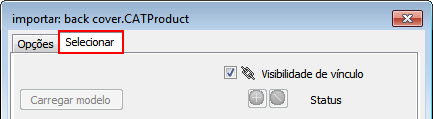

Realizar importação seletiva em arquivos de peça e de montagem (somente CATIA, Solidworks, Pro-E/Creo, NX, Alias, STEP, IGES e Rhino)

Se não precisar importar um modelo inteiro, você poderá especificar que corpos (em um arquivo de peça) ou que peças (em um arquivo de montagem) você deseja incluir. Importe somente os componentes necessários para melhorar o desempenho.

Importar arquivos DWG

Os seguintes fluxos de trabalho estão disponíveis para importação:

• É possível importar arquivos DWG do AutoCAD ou do Mechanical Desktop usando o Assistente de arquivos DWG/DXF. Para obter informações detalhadas, consulte Para importar ou abrir arquivos DWG do AutoCAD.
• É possível importar arquivos do AutoCAD diretamente para um arquivo de peça ou montagem como uma subjacência DWG associativa e criar modelos 3D do Inventor a partir de layouts 2D. Para abrir um arquivo do AutoCAD diretamente como um DWG associativo, no ambiente de peças, clique em Abrir na caixa de diálogo Importar ou, no ambiente de montagens, clique em Inserir componente.

Dica: Para abrir o arquivo DWG diretamente no AutoCAD, clique com o botão direito do mouse no nó do arquivo DWG no navegador do modelo e selecione Abrir no AutoCAD.

Importando arquivos DXF, OBJ, STL, Revit, de notas de revisão DWF e IDF

De forma semelhante à opção Modelo de conversão descrita acima, a operação de importação para esses tipos de arquivo não mantêm a associatividade com o arquivo original. Há opções de importação adicionais disponíveis para esses tipos de arquivo.

Por exemplo, é gerado um relatório de conversão que inclui informações sobre o processo de importação. É possível salvar o relatório em disco, em formato HTML, e incorporá-lo no novo documento de peça ou montagem.
