Referência de Editar atributos de unidade

Define o formato para informações numéricas para unidades de medida no texto, tolerâncias geométricas e símbolos de elemento de referência.

Acesso:

Selecione uma caixa de texto, uma tolerância geométrica ou um símbolo de elemento de referênciaexistente. Clique com o botão direito do mouse e selecione Editar atributos de unidade.

Usar anotação padrão

Define o formato das unidades de medida para as configurações especificadas pelo estilo padrão ativo.

Desmarque-a para alterar os parâmetros da caixa de texto, a tolerância geométrica ou o símbolo de elemento de referência selecionado.

Unidades principais

Altera o formato das unidades principais de medida para a informação numérica na caixa de texto, a tolerância geométrica ou o símbolo de elemento de referênciaselecionados.
Linear	Define as unidades de medida. Clique na seta e selecione da lista.
Marcador decimal	Especifica o caractere a ser utilizado como separador decimal. Clique na seta e selecione da lista.
Cadeia de unidades	Exibe o tipo de unidade principal depois do valor do texto, tolerância geométrica ou símbolo de elemento de referênciaselecionados. Selecione a caixa para exibir o tipo de unidade, desative a caixa para ocultar o tipo de unidade.
Zeros à esquerda	Mostra ou oculta os zeros nos valores com zeros à esquerda. Ative a caixa para exibir os zeros à esquerda, desative a caixa para ocultá-los.
Zeros finais	Mostra ou oculta os zeros nos valores com zeros finais. Ative a caixa para exibir os zeros finais, desative a caixa para desativá-los.

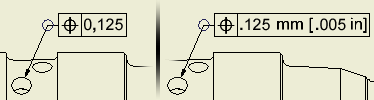

Unidades alternativas	Mostra ou oculta as unidades alternativas. Ative a caixa para exibir as unidades alternativas, desative a caixa para ocultá-las.
Estilo de visualização	Define o estilo de visualização para as unidades alternativas. Clique na seta e selecione a partir da lista.

Unidades alternativas

Altera o formato das unidades de medida secundárias para os valores da caixa de texto, tolerância geométrica ou o símbolo de elemento de referência selecionado. Esta opção não está disponível a não ser que Exibir unidades alternativas esteja selecionado. Nota: Se um símbolo ou caixa de texto contém múltiplos valores numéricos, somente o primeiro valor válido recebe uma anotação em uma unidade alternativa.
Linear	Define as unidades de medida. Clique na seta e selecione da lista.
Decimais	Especifica o caracter a ser utilizado como separador decimal. Clique na seta e selecione da lista.
Cadeia de unidades	Exibe o tipo de unidade alternativa depois do valor na caixa de texto, tolerância geométrica ou símbolo de elemento de referênciaselecionados. Selecione a caixa para exibir o tipo de unidade, desative a caixa para ocultar o tipo de unidade.
Zeros à esquerda	Mostra ou oculta os zeros nos valores com zeros à esquerda. Ative a caixa para exibir os zeros finais, desative a caixa para desativá-los.
Zeros finais	Mostra ou oculta os zeros finais. Ative a caixa para exibir os zeros finais, desative a caixa para desativá-los.
Precisão	Define a precisão decimal para visualizar as unidades alternativas. Clique na seta e selecione a partir da lista.
