Você pode importar e exportar a geometria de malha, adicionar operações de trabalho, restringir a geometria de malha, medir, criar superfícies e muito mais.

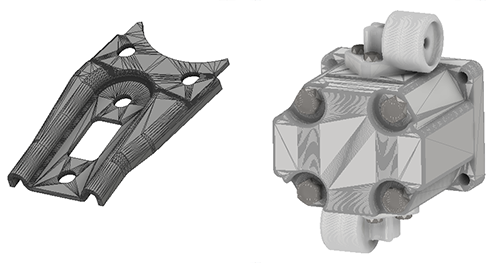

A geometria de malha é a moeda de troca comum para os modelos 3D. Embora os dados de malha possam ser armazenados em formato nativo de CAD, frequentemente são trocados ou compartilhados em um formato neutro como STL ou OBJ.
É possível trabalhar com a geometria de malha praticamente da mesma forma que se trabalha com geometria de sólido ou de superfície. Por exemplo, é possível:
- Importar a geometria de OBJ ou STL para um modelo de peça ou de montagem
- Exportação de geometria (sólido, superfície ou malha) no formato OBJ ou STL
- Criar faces de facetas de malha selecionadas
- Adicionar operações de trabalho associadas à geometria de malha
- Criar esboços 2D em faces planas de malha
- Projetar bordas e vértices de malha em esboços 2D
- Utilizar a Vista de corte na peça e na montagem
- Usar os comandos de medida de distância ou ângulo na geometria de malha
- Utilize os comandos Montar, Juntar e Restringir na geometria de malha para deduzir relações
- Atribuir aparências a objetos de malha
- Definir e utilizar representações de vista
Navegação de vistas
Ao navegar na vista usando órbita, panorama e zoom, recomendamos que você defina a exibição do modelo como Estilo visual sombreado. Os modelos de malha são compostos de muitas faces, bordas e vértices, que podem impactar o desempenho gráfico de certas tarefas de exibição.
