Utilize a guia Classe de recurso para mapear as propriedades para cada camada para sua classe de recurso resultante no arquivo SDF. É possível especificar alguns atributos como propriedades compartilhadas: todas as classes de recurso resultantes têm estas propriedades. Por exemplo, Espessura de linha e Estilo de linha devem ser aplicados para cada classe de recurso. É possível especificar outros atributos específicos para uma determinada classe de recurso. Por exemplo, Endereço deve ser aplicado somente aos Lotes.
Este exercício usa o arquivo de mapa DWGMap.dwg aberto e modificado no Exercício 1: Examinar as camadas de desenho originais.
Para especificar as propriedades para a classes de recurso SDF

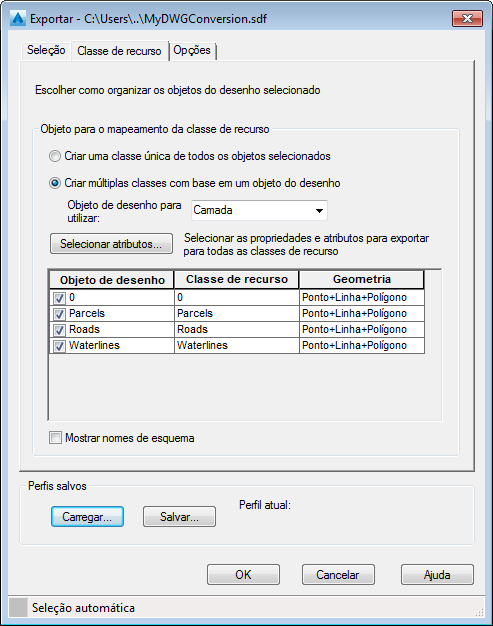

- Na caixa de diálogo Exportar, na guia Classe de recurso, clique em Criar várias classes com base em um objeto de desenho.
- Para Objeto de desenho para utilizar, selecione Camada.
A tabela na caixa de diálogo é atualizada para exibir os nomes de camadas e nomes de classes de recurso que deseja utilizar.
- Limpe a caixa de seleção da camada 0.
- Clique em Selecionar atributos.
Os atributos especificados aqui são atribuídos para cada classe de recurso no arquivo SDF. Então, selecione somente os atributos que forem apropriados para todos. Por exemplo, é possível selecionar propriedades gerais, que incluem coisas como Espessura de linha, mas não as propriedades dos dados de objeto, que são específicas para cada classe de recurso.

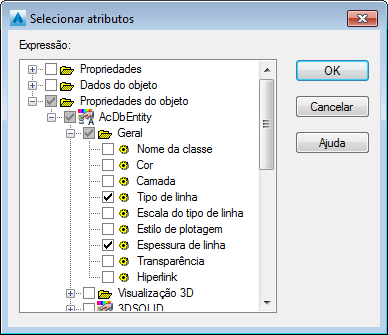

- Na caixa de diálogo Selecionar atributos, expanda o item Propriedades do objeto e os itens AcDbEntity e Geral.
- Selecione as caixas de Espessura de linha e Tipo de linha e clique em OK.
Expanda os itens principais para selecionar um subconjunto de propriedades.
- Na caixa de diálogo Exportar, na área de malha, clique na célula Classe de recurso para a primeira camada, Lotes.
Um botão
aparece no lado direito da célula de malha. - Clique em para a célula de Classe de recurso de Lotes.
- Na caixa de diálogo Mapeamento de propriedades de classe de recurso - Lotes, clique em Selecionar atributos.
- Expanda o item Dados de objeto e selecione Lotes.
A classe de recurso Lotes resultante tem os campos de dados de objeto para a camada de Lotes, mas não tem para qualquer outra camada.
- Clique em Aceitar duas vezes para retornar à guia Classe de recurso.
- Clique na célula Geometria para os Lotes e altere a entrada para Polígono.
- Repita as etapas 6 a 11 para o resto das duas classes de recurso, usando a tabela a seguir como uma diretriz.
Propriedade do desenho Classe de recurso Geometria Estradas Estradas Linha Linhas d’água Linhas d’água Linha - Deixe a caixa de diálogo Exportar aberta para o próximo exercício.
Para prosseguir neste tutorial, vá ao Exercício 5: Exportar as camadas de desenho para SDF - Mapear propriedades de desenho para propriedades da classe de recurso.
