Saiba como gerenciar a visibilidade e o nível de detalhe de conexões estruturais em seu modelo.

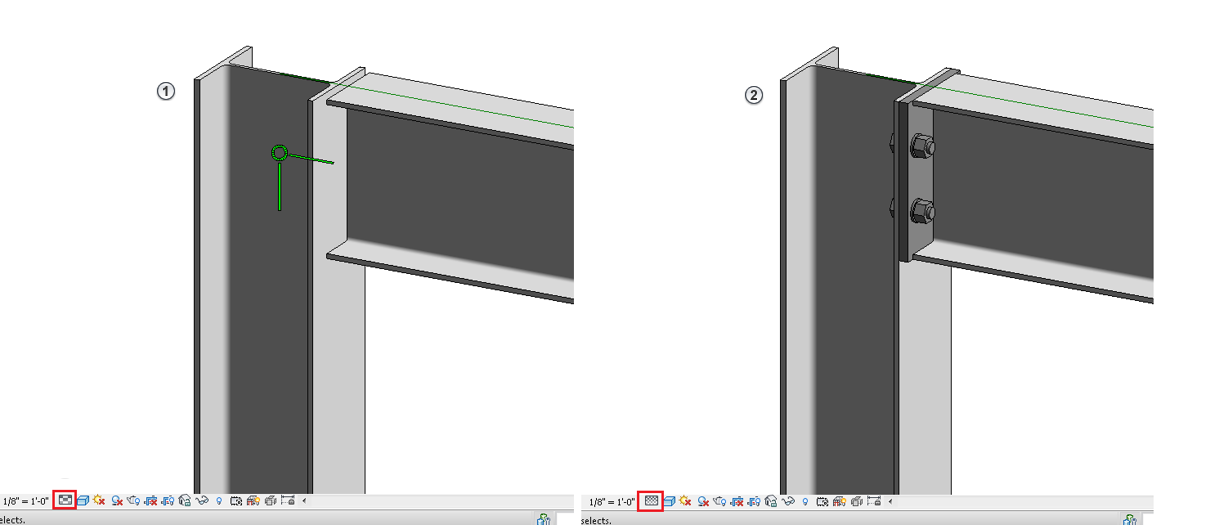

A exibição de conexões de aço é adaptada para diferentes níveis de detalhe. No nível de detalhe Médio
, somente a representação simbólica será exibida, e no nível de detalhe Fino
, a geometria da conexão estrutural será exibida.

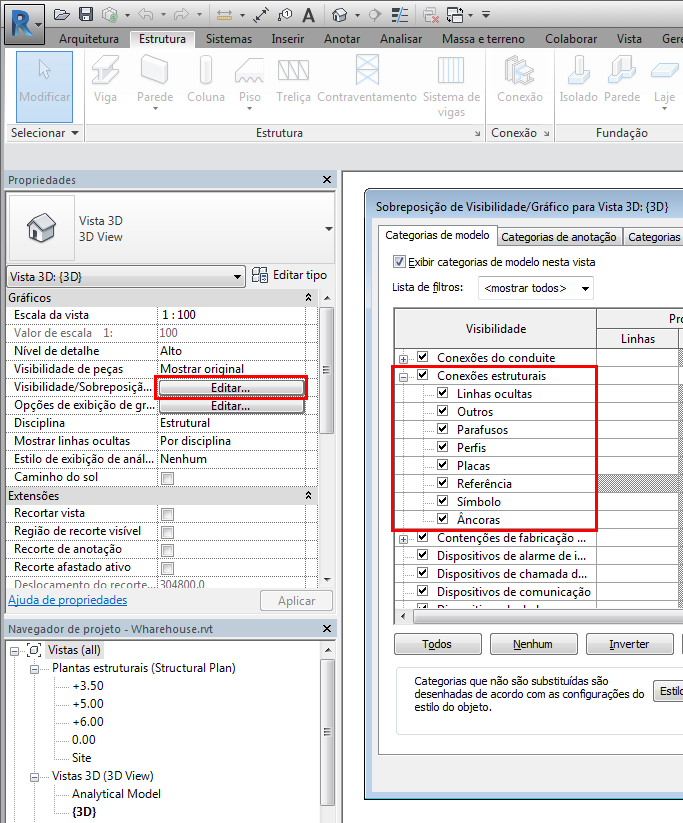

A visibilidade das conexões de aço, em uma determinada vista, é controlada a partir do menu Sobreposições de visibilidade/gráficos. Os elementos de conexão são colocadas na categoria Conexões estruturais e são divididos em seis subcategorias: Âncoras, Parafusos, Placas, Perfis, Símbolo e Outros.
Para as seis subcategorias definidas , somente é possível modificar as Linhas; os outros parâmetros como Padrão ou Transparência herdam as configurações da categoria Conexão estrutural.

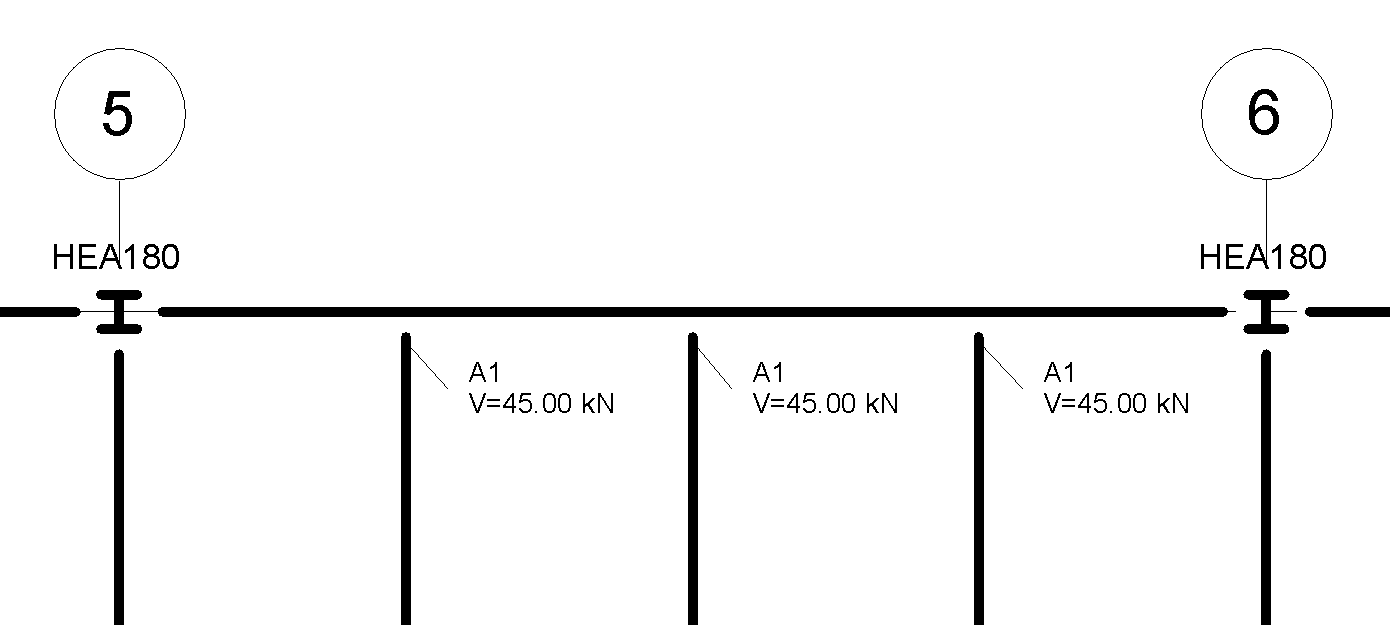

Se a caixa de subcategoria Referência não estiver marcada, as conexões genéricas serão selecionáveis, mas não serão visíveis na vista. Isso permite criar identificadores de conexão em uma vista sem símbolos das conexões visíveis.
