Use a Advance Steel Revit Extension para transferir numerosos elementos entre o Revit e o Advance Steel, como níveis, vigas de aço, placas, madeira, elementos de concreto, nivelamento, alguns elementos de conexão e alguns recursos de viga e placa.
O Advance Steel é projetado para engenheiros estruturais e detalhadores de aço, que precisam de um aplicativo de detalhamento de aço fácil de usar. O Advance Steel oferece modelagem dedicada e opções de detalhamento que ajudam a aumentar a produtividade durante a criação de seu projeto ao economizar tempo através de processos de documentação e detalhamento automáticos.
O principal objetivo da Advance Steel Revit Extension é para importar o modelo estrutural (vigas, colunas, placas, elementos de concreto estrutural) a partir de outro software no Advance Steel para automaticamente gerar dados de fabricação.
Formatos de arquivo transferidos

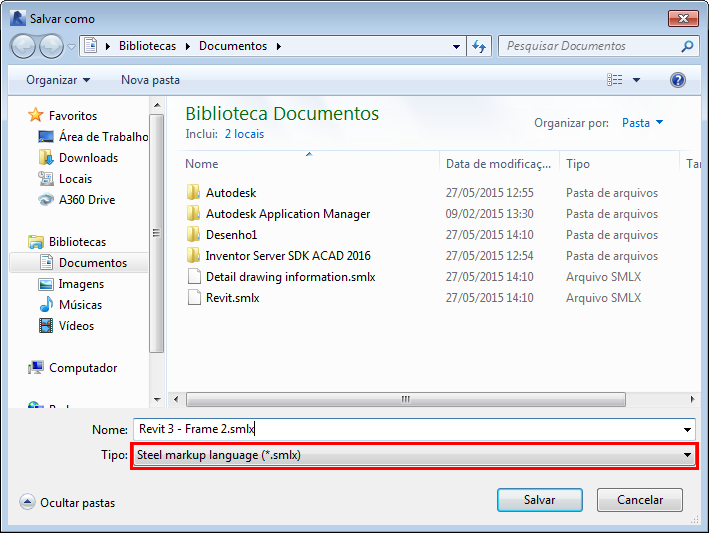

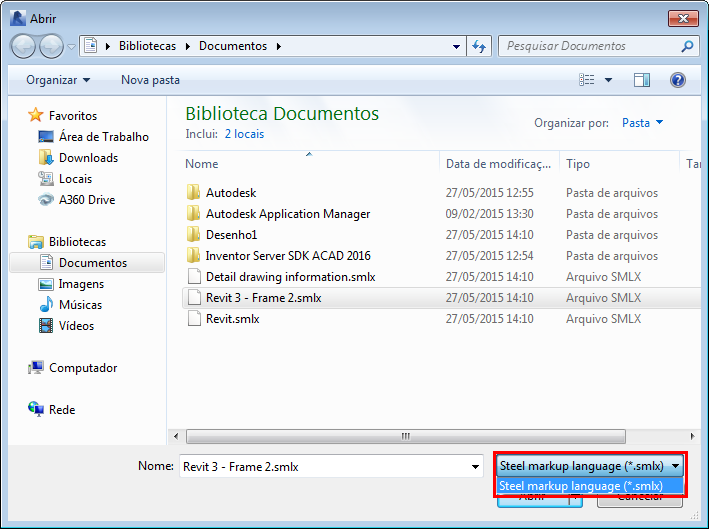

O .smlx é o principal formato utilizado pela extensão, mas outros formatos compatíveis também incluem IFC, CIS/2, PSS, SDNF.
Elementos transferidos (.smlx)
É possível transferir diversos elementos de/para o Revit para/do Advance Steel, como níveis, vigas de aço, placas, madeira, elementos de concreto, nivelamento, alguns elementos de conexão, alguns recursos de viga e alguns recursos de placa. Todas as transferências de elemento são dependentes da extensão do recurso e das limitações de cada aplicativo (Revit e Advance Steel). Para obter informações mais detalhadas sobre os elementos transferidos, consulte a tabela abaixo:
| CLASSE | TIPO DE OBJETO | REVIT PARA O ADVANCE STEEL | ADVANCE STEEL PARA O REVIT |
|---|---|---|---|
| Gerais | Nível |
|
|
| Eixo |
|
|
|
| Vigas de aço | Viga |
|
|
| Coluna |
|
|
|
| Viga composta | X |
|
|
| Viga soldada | X |
|
|
| Viga com conicidade | N/D |
|
|
| Viga curvada |
|
|
|
| Poliviga | N/D |
|
|
| Viga dobrada | N/D | X | |
| Viga de alumínio | X |
|
|
| Placas | Placa retangular |
(AS-Revit-AS)
|
|
| Placa poligonal |
(AS-Revit-AS)
|
|
|
| Placa circular |
(AS-Revit-AS)
|
|
|
| Placa dobrada | N/D |
|
|
| Placa dobrada girada | N/D |
|
|
| Placa dobrada cônica | N/D |
|
|
| Madeira | Viga de madeira |
|
|
| Elementos de concreto | Parede |
|
|
| Parede poligonal |
|
|
|
| Laje |
|
|
|
| Laje da poligonal |
|
|
|
| Viga de concreto |
|
|
|
| Viga curvada de concreto |
|
|
|
| Coluna de concreto |
|
|
|
| Sapata isolada |
|
|
|
| Sapata contínua |
|
|
|
| Nivelamento | Nivelamento padrão | N/D |
|
| Nivelamento da barra | N/D |
|
|
| Nivelamento variável, retangular | N/D |
|
|
| Nivelamento variável, poligonal | N/D |
|
|
| Elementos de conexão | Parafusos | X | X |
| Âncoras | X | X | |
| Montantes de cisalhamento | X | X | |
| Soldas | N/D | X | |
| Furos |
(AS-Revit-AS)
|
(somente em placas)
|
|
| Recursos de viga | Encurtar |
|
X |
| Contorno |
|
X | |
| Junta entre dois perfis | N/D | X | |
| Preparação da solda | N/D | X | |
| Corte do canto | N/D | X | |
| Junta entre dois perfis (do Revit) |
(somente encurtar)
|
N/D | |
| Recursos de placa | Encurtar | N/D |
|
| Contorno | N/D |
(somente poligonal)
|
|
| Preparação da solda | N/D | X | |
| Corte do canto | N/D |
|
|
| Resultados da análise estrutural | Tensor (N,V,M) |
|
X |
Legenda:
- presente no aplicativo de origem, é importado no aplicativo de destino (limite)
X - presente no aplicativo de origem, não é importado no aplicativo de destino
N/D - não está disponível no aplicativo de origem
(AS-Revit-AS) - transferir do Advance Steel para o Revit e voltar para o Advance Steel
Placas
As placas do Advance Steel são importados no Revit como Famílias de placas.
Para importar placas no Revit, é necessário executar o seguinte no menu Configurações:
- Marque a opção Importar placas.
- Desmarque a opção Importar somente elementos estruturais (por exemplo, vigas, colunas, contraventamentos, ...).
Estas placas são importadas de volta no Advance Steel como objetos de placa.

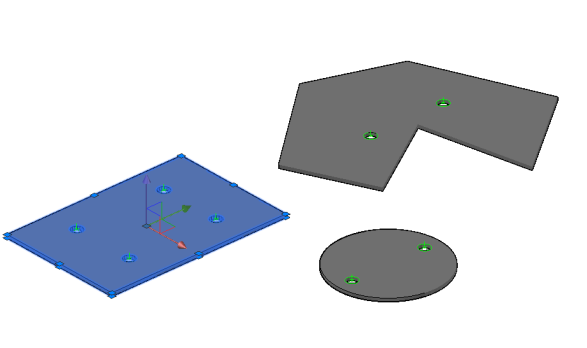

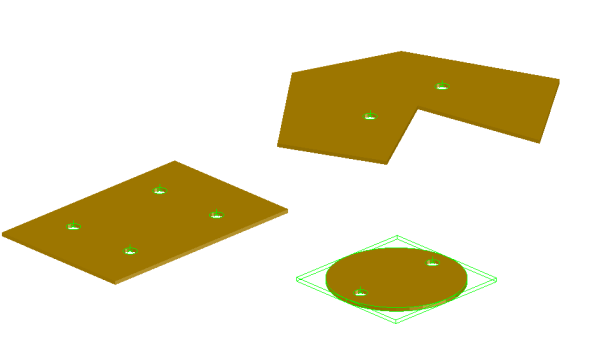

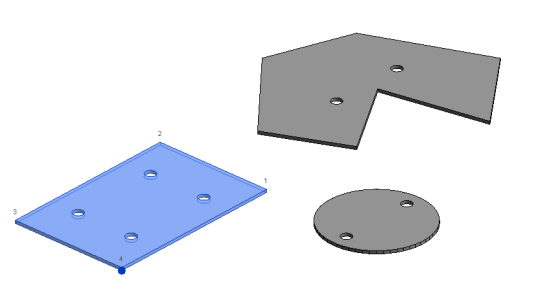

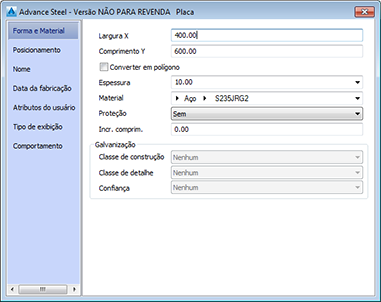

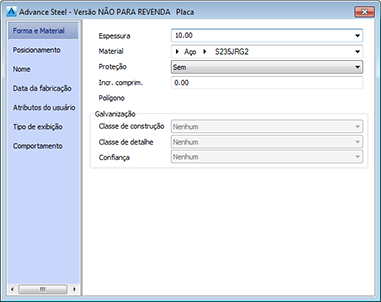

As imagens a seguir exibem um modelo no Advance Steel que contém uma placa retangular, poligonal e circular. O modelo foi transferido para o Revit e, a seguir, foi enviado de volta para o Advance Steel através do .smlx. As placas são importadas no Advance Steel como objetos de placa.
| Modelo do Advance Steel |
|
| Modelo do Revit |
|
| Modelo do Advance Steel (importado através de .smlx) |
|
Vigas
As vigas (retas ou curvas) são transferidas entre o Revit e o Advance Steel. No Revit, estes objetos são importados como vigas estruturais. No Advance Steel elas são importadas como vigas.
As posições dos pontos inicial e final são preservadas.

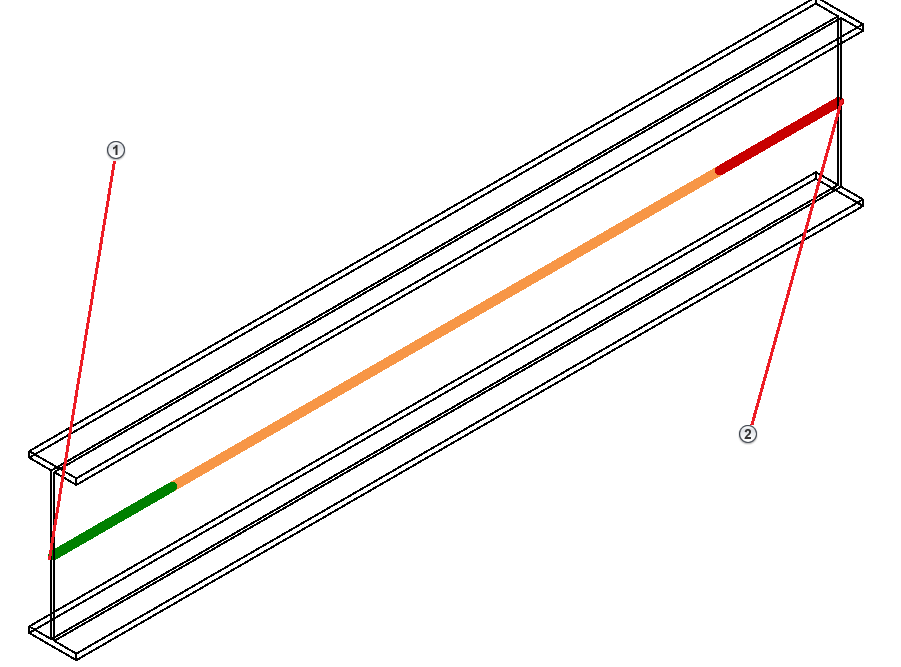

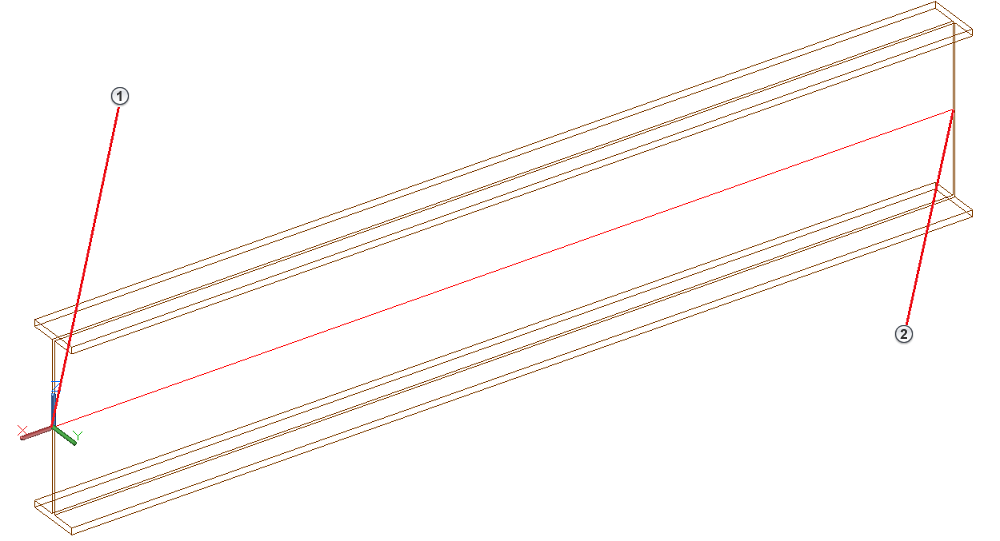

As imagens a seguir exibem uma transferência de viga a partir do Advance Steel para o Revit.
| Advance Steel | Revit |
|
|
- Ponto inicial
- Ponto final
Colunas

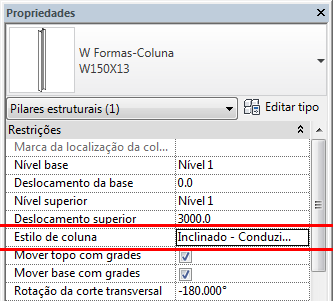

As colunas são transferidos para o Revit como pilares estruturais, "Inclinados - Conduzido por ponto final", independentemente do ângulo no modelo do Advance Steel. No Advance Steel elas são importadas como colunas e têm a função do modelo definida para "Coluna".

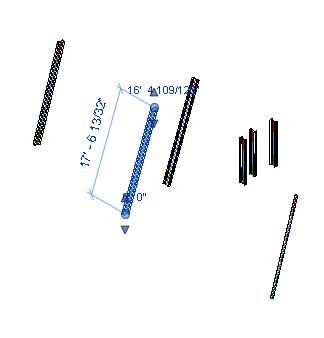

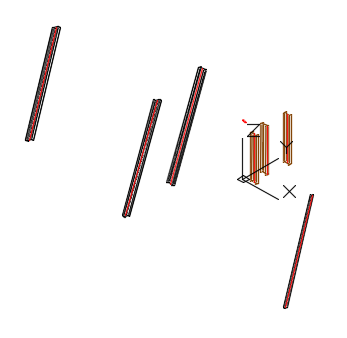

As imagens a seguir exibem um modelo no Advance Steel que contém diversas colunas verticais e inclinadas. O modelo foi transferido para o Revit, onde as colunas foram importados com o estilo de coluna Inclinada - conduzida por ponto final.
| Advance Steel | Revit |
 |
|
Conexões e transferência de objeto
Uma conexão de aço é uma montagem de objetos de aço e cortes que unem dois ou múltiplos membros de aço (por exemplo, uma conexão entre uma coluna e uma viga).
As imagens a seguir mostram um exemplo da maioria das juntas transferidas, explicando como cada tipo de objeto é transferido no Revit (por exemplo, uma placa será criada, mas um parafuso ou um entalhe da viga não irá etc).
| ADVANCE STEEL | REVIT |

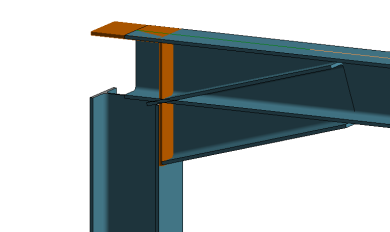

Ângulo de recorte |
 |
Placa de cisalhamento |
 |
Momento da placa final |
 |
Apex da alma |
 |
