Use Advance Steel Extension for Revit para transferir os resultados da análise de um projeto do Revit para um modelo do Advance Steel.
Fluxo de trabalho

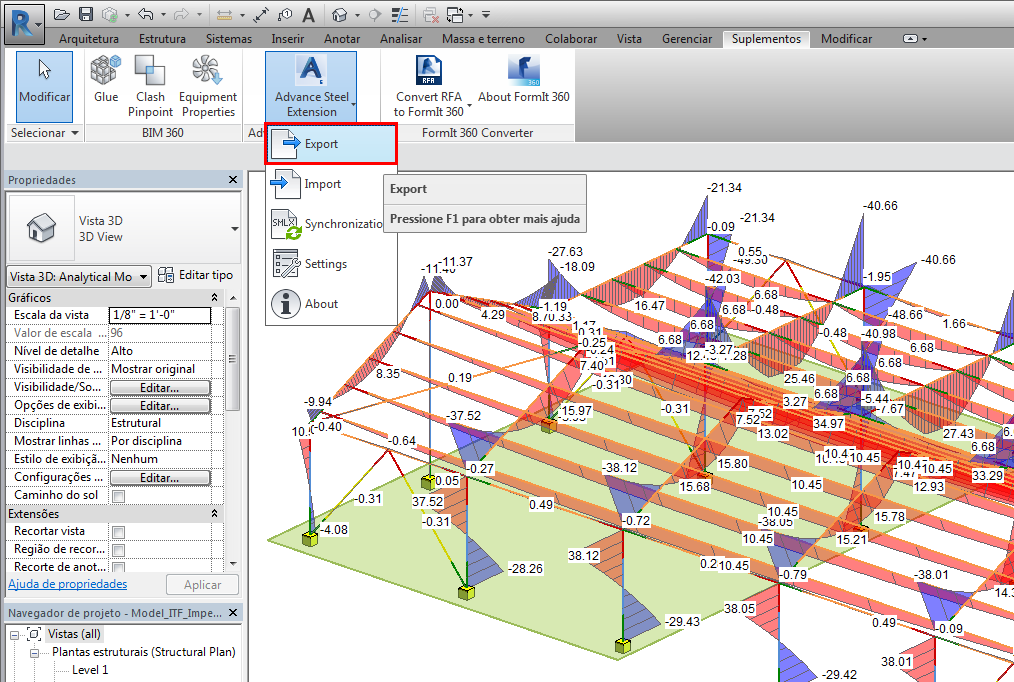

Os resultados da análise são transferidos usando o formato .smlx. Você precisa exportar o modelo do Revit (ou selecionar parte dele) com o Advance Steel Extension, localizado na guia Complementos, usando o comando Exportar:

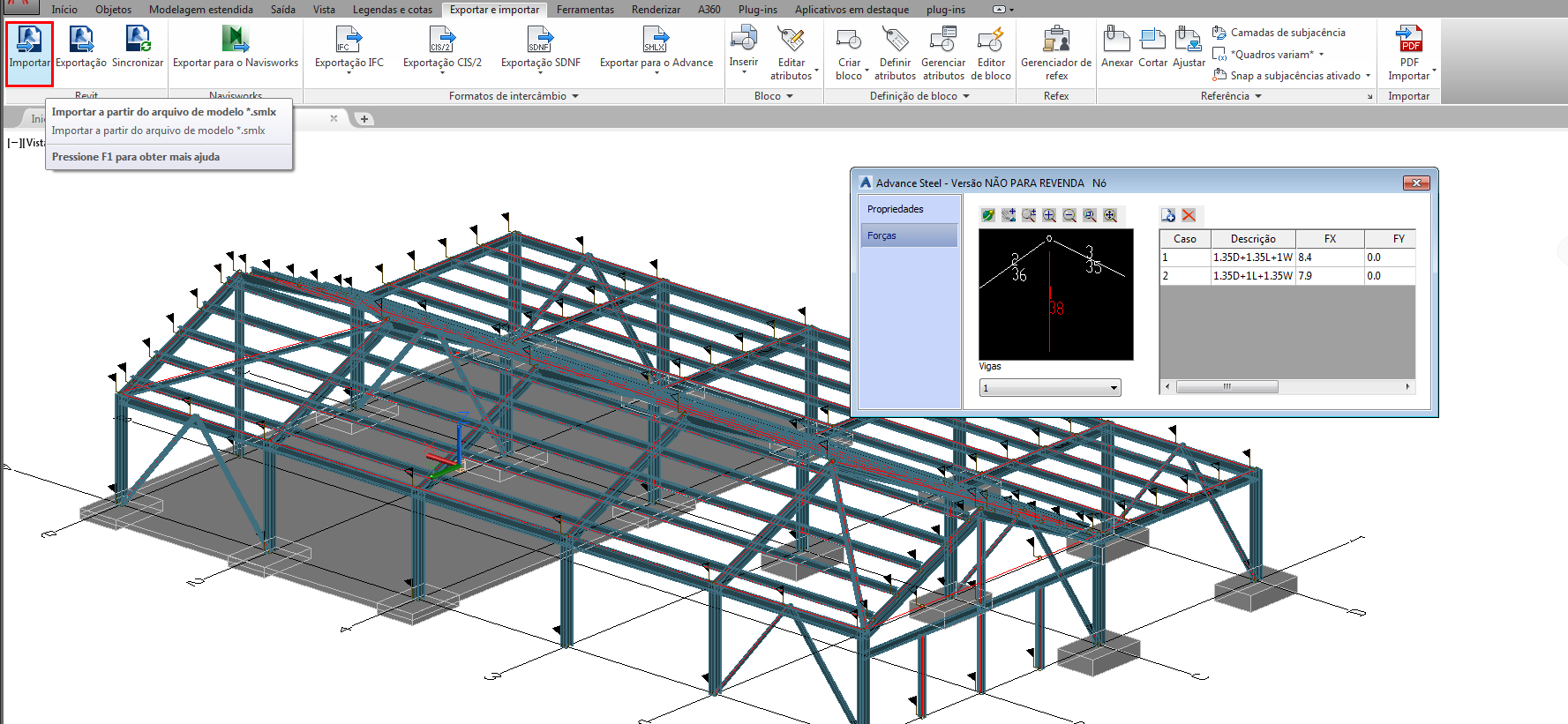

E, a seguir, importe o arquivo smlx no Advance Steel usando o comando Importar do Revit, encontrado na guia Exportar e Importar. Os nós analíticos que armazenam os resultados da análise do Revit, serão criados em cada extremidade da viga necessária.

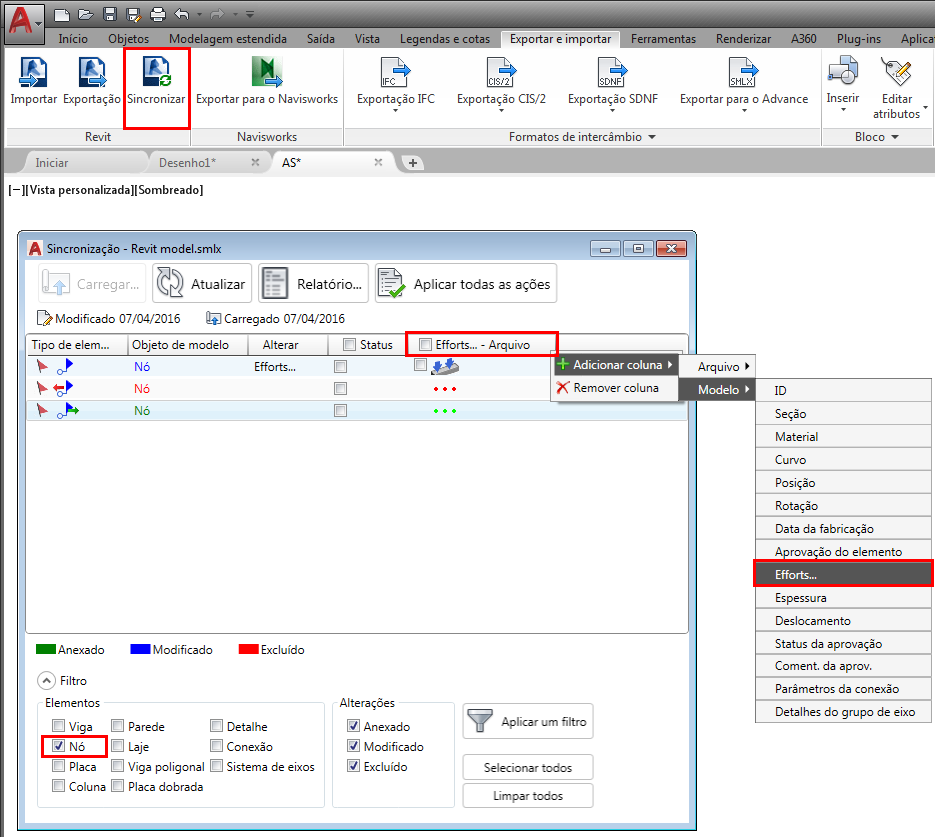

Os nós analíticos também estão disponíveis dentro do Advance Steel na caixa de diálogoSincronização. A caixa de diálogo é capaz de identificar a exclusão de um nó, a criação de um novo ou a modificação dos valores do resultado da análise dentro de qualquer um dos nós.
A caixa de diálogo Sincronização tem um filtro de Nó que, quando usado, será exibido somente o na linha Nó na caixa de diálogo. Duas colunas também estão disponíveis para exibir os valores de Força e Momento de dentro de um nó, do arquivo (arquivo smlx) ou do modelo. As colunas são nomeadas como "Esforços…-Arquivo" e "Esforços…" e elas são acessíveis ao clicar com o botão direito do mouse no cabeçalho.

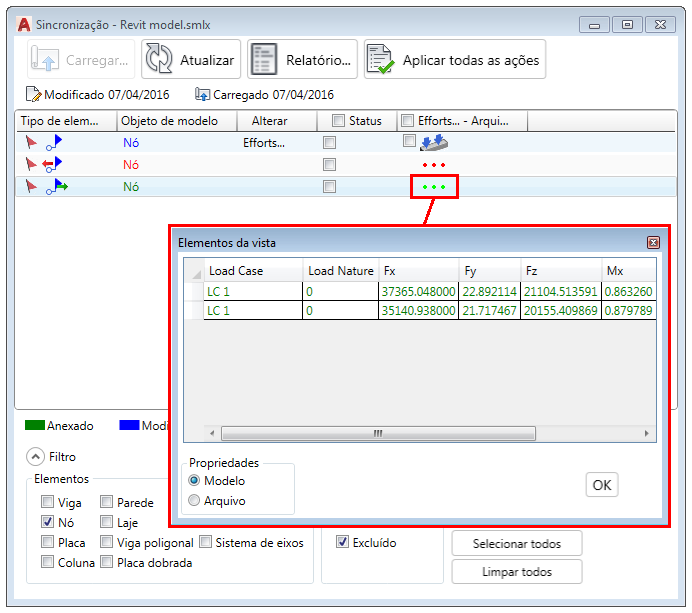

Para cada direção da Força ou Momento, as diferenças entre o arquivo smlx e o modelo podem ser exibidas em uma caixa de diálogo separada. Você pode acessar esta caixa de diálogo ao clicar duas vezes nos três pontos em cada linha de sincronização:
O que é transferido
Somente os resultados da análise de Combinações de carga são transferidos do projeto do Revit para nós analíticos no Advance Steel.

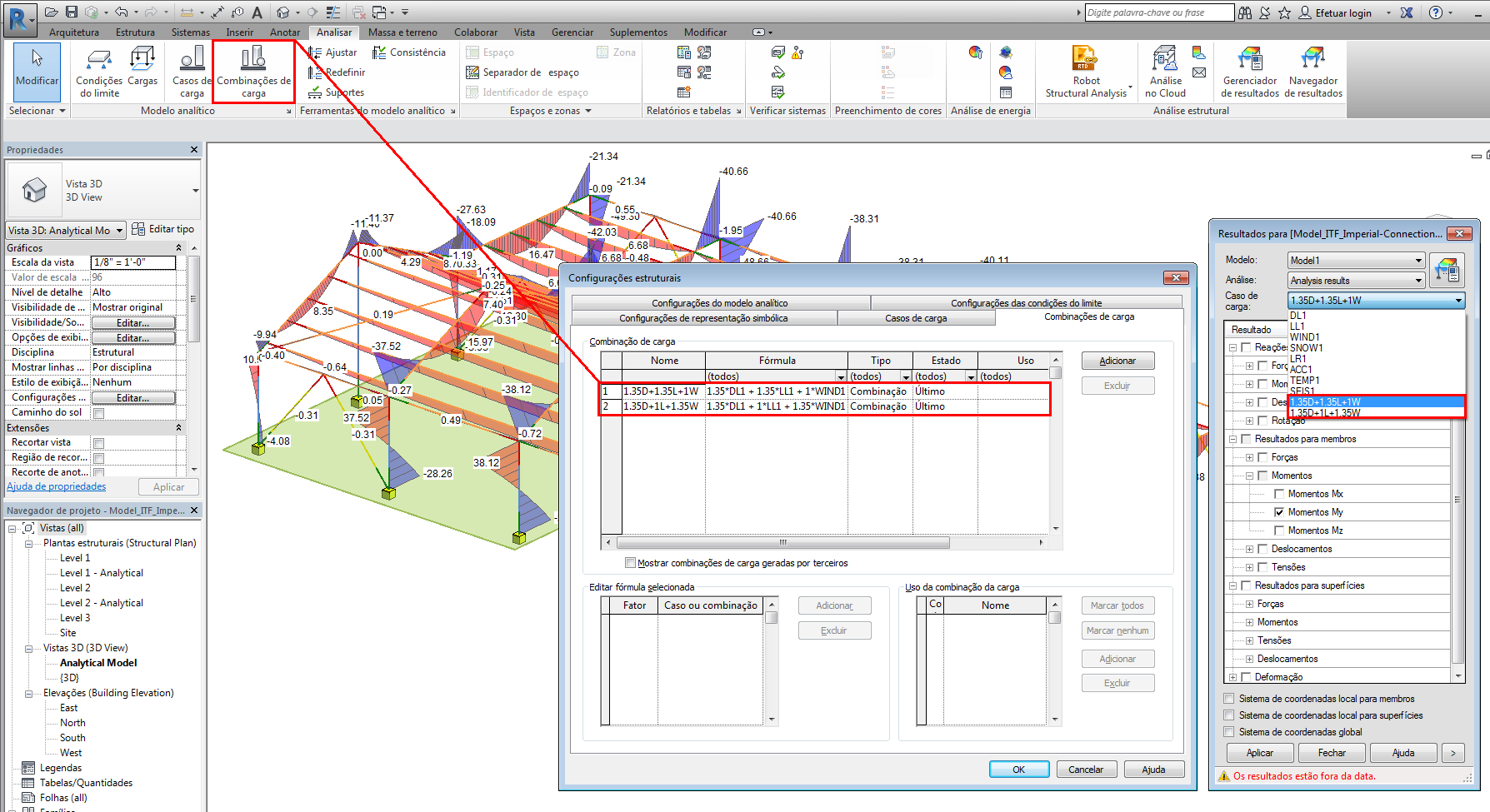

Na imagem a seguir, a janela Combinações de carga no Revit, somente exibe duas caixas de combinação de carga.O Robot Structural Analysis Toolkit identifica os resultados da análise para estas duas combinações de carga e também para diversos outros casos de carga.

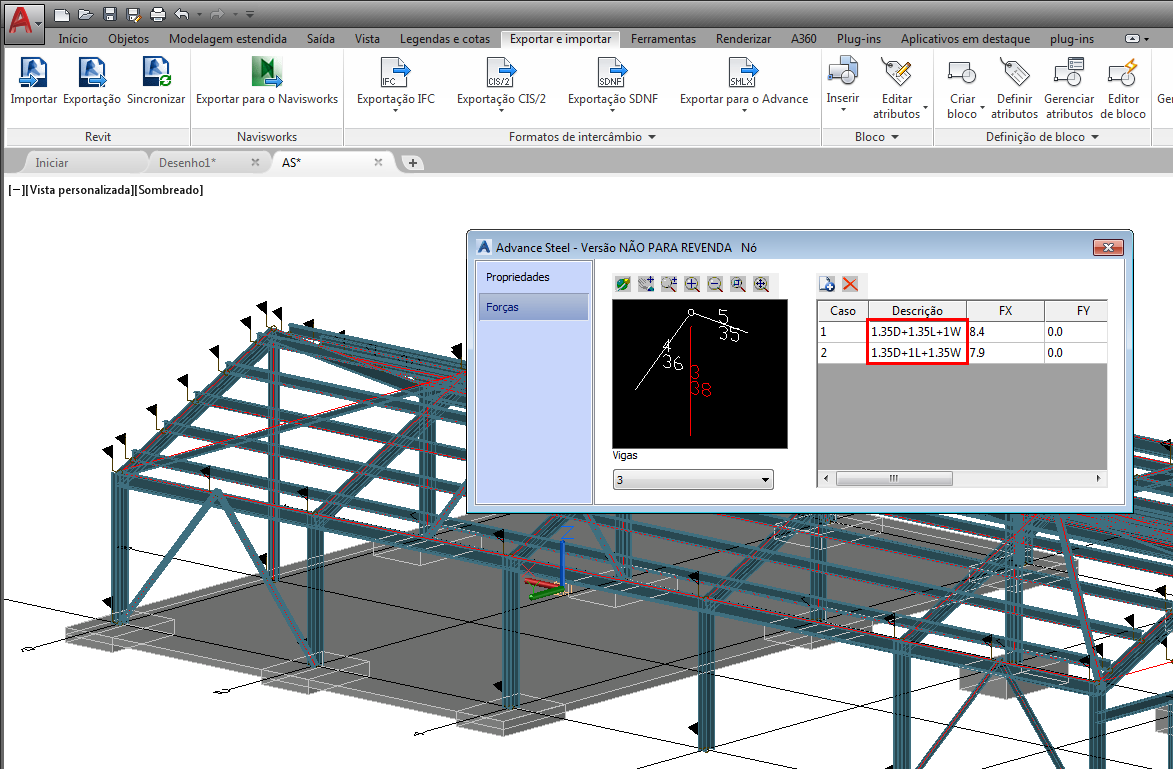

O modelo do Revit é importado no Advance Steel. A caixa de diálogo Propriedades do nó analítico somente exibe os valores para dois casos, estes são os casos de combinação de carga no Revit. Os casos de carga não são importados.
