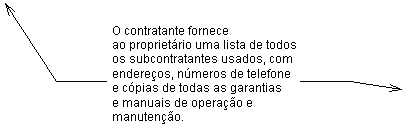

Quando você adiciona notas de texto para um desenho, é possível controlar a exibição das linhas de chamada de detalhe, a mudança de linha do texto e o formato do texto.
- Clique na guia Anotação
painel Texto
(Texto).
O cursor muda para uma ferramenta de texto
.
- No painel Chamada de detalhe, clique em uma opção de linha de chamada de detalhe:
(Sem chamada de detalhe): a chamada de detalhe padrão
(Um segmento)
(Dois segmentos)
(Curvado) Para alterar a forma da curva, arraste o controle de cotovelo.
Dica: Se estiver colocando uma nota de texto com uma chamada de detalhe, então o último ponto de chamada de detalhe efetuará o snap a todos os pontos de anexação possíveis de chamada de detalhe de notas de texto próximas. Quando você coloca uma nota de texto sem uma chamada de detalhe, ela efetua o snap nas origens do texto próximas das notas de texto e legendas. A origem é um ponto que depende do alinhamento do texto (esquerda, direita ou centro). - No painel Chamada de detalhe, clique em um ponto de anexação à esquerda e clique em um ponto de anexação à direita:
(Chamada de detalhe na parte superior esquerda)
(Chamada de detalhe no meio à esquerda)
(Chamada de detalhe na parte inferior esquerda)
(Chamada de detalhe na parte superior direita)
(Chamada de detalhe no meio à direita)
(Chamada de detalhe na parte inferior direita)
Nota: Os pontos de anexação padrão são superior esquerdo e inferior direito, mas é possível alterar os padrões. - No painel Parágrafo, clique em um alinhamento horizontal:
(Esquerda)
(Centro)
(Direita).
- Faça um dos seguintes:
- Para texto que muda de linha. Clique e arraste para formar uma caixa de texto. A caixa de texto especifica a largura da nota de texto para que o texto mude de linha quando ele alcançar o limite da nota. Este é o método recomendado para grandes corpos de texto para evitar ter que manualmente limpar as quebras de linha.
- Para texto que não muda de linha. Clique uma vez para colocar a nota. O Revit insere uma caixa de texto na qual digitar.
- Para uma nota de texto com um segmento ou uma chamada de detalhe curvada. Clique uma vez para colocar a extremidade da chamada de detalhe, e a seguir clique no cursor (para texto que não muda de linha) ou o arraste (para texto que muda de linha).
- Para uma nota de texto com uma chamada de detalhe de dois segmentos. Clique uma vez para colocar a extremidade da chamada de detalhe, clique onde deseja colocar o cotovelo da chamada de detalhe, e a seguir conclua a chamada de detalhe ao clicar no cursor (para texto que não muda de linha) ou o arraste (para texto que muda de linha).
- (Opcional) No painel Fonte, clique em Tipo de fonte para o texto:
-
(Negrito) ou pressione Ctrl+B
(Itálico) ou pressione Ctrl+I
-
(Sublinhado) ou pressione Ctrl+U
(Todas maiúsculas) ou pressione Ctrl+Shift+A.
-
- (Opcional) Para criar uma lista na nota, no painel Parágrafo, clique em um estilo de lista:
(Nenhuma lista)
(Marcadores)
(Números)
(Letras minúsculas)
(Letras maiúsculas)
- Insira o texto, e a seguir clique em qualquer lugar na vista para concluir.
Os controles de nota de texto permanecem ativos para poder alterar a posição e a largura da nota.
- Pressione Esc duas vezes para finalizar o comando.
