Criar um corrimão ao desenhar

Crie um guarda-corpo ao desenhar o caminho do guarda-corpo, e selecione um elemento para hospedar o guarda-corpo, como um piso ou telhado.

Vídeo: Desenhar guarda-corpos hospedados

1. Clique na guia Arquiteturapainel Circulaçãomenu suspenso Corrimão (Croqui do caminho ).
2. Se você não estiver em uma vista onde possa desenhar um guarda-corpo, será solicitado a selecionar uma vista. Selecione a vista na lista e clique em Abrir vista.
3. Para definir o hospedeiro para o guarda-corpo, clique em Modificar | guia Criar caminho do guarda-corpopainel Ferramentas (Selecionar um novo hospedeiro), e coloque o cursor próximo ao hospedeiro (por exemplo, um piso, telhado, topo da parede ou escada).

   Quando você move o cursor, o hospedeiro apropriado é realçado.

   Nota: Para selecionar um nível, clique na área do desenho para iniciar o desenho do corrimão.
4. Clique no hospedeiro para selecioná-lo.
5. Opcionalmente, no painel Opções, selecione Visualização para exibir a geometria do sistema de corrimão ao longo do caminho em que estiver desenhada.
6. Desenhe o guarda-corpo.

   Se você estiver adicionando um guarda-corpo em um lance de escada, o guarda-corpo precisa ser desenhado ao longo do espelho da escada, para que o guarda-corpo possa hospedar e inclinar corretamente.

   Da mesma forma, se você estiver adicionando um guarda-corpo para a superfície superior de um piso, laje, aresta da laje, parede ou telhado, desenhe a linha dentro do limite do elemento hospedeiro.


   Nota: Os guarda-corpos e balaústres serão ajustados para superfícies hospedeiras inclinadas e com forma irregular.
7. Modifique as propriedades das instâncias conforme necessário na paleta Propriedades, ou clique em Editar tipo para acessar e modificar as propriedades de tipo.
8. Clique em (Concluir modo de edição).

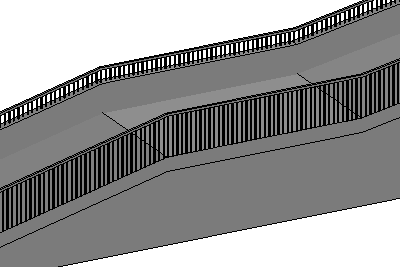

9. Mude para a vista 3D para visualizar o guarda-corpo.
