Rotacione o modelo completo em vistas de planta, altere sua orientação para o norte do projeto (no topo da área de desenho).
Para rotacionar uma vista para o Norte Verdadeiro, utilize a ferramenta Rotacionar norte verdadeiro.

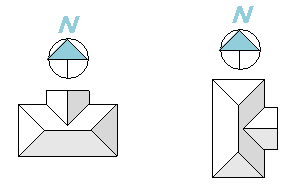

O exemplo a seguir ilustra o modelo antes e após usar a ferramenta Rotacionar norte do projeto.
A ferramenta Rotacionar norte do projeto faz o seguinte:
- Afeta os elementos do modelo e elementos específicos da vista de detalhe, incluindo as notas de texto, linhas de detalhe, regiões preenchidas, nuvens de revisão e mais.
- Preserva a posição relativa dos vínculos.
- Rotaciona os decalques aplicados às superfícies.
- Afeta as vistas de planta cuja propriedade Orientação está definida como Norte do projeto. Isto não afeta as vistas de desenho, chamadas de detalhe de vistas de planta ou outros tipos de vistas.
Nota: Se o projeto tiver o compartilhamento de trabalho ativado, antes de rotacionar o modelo, assegure que todas as alterações tiveram o check-in e que ninguém esteja acessando o mesmo. Após rotacionar o Norte do projeto, sincronize com o modelo central e informe aos usuários que eles devem criar novas cópias locais.
Para rotacionar o Norte do projeto
- Abra uma vista da planta e, na paleta Propriedades, confirme que a propriedade Orientação está definida como Norte do projeto.
Ao rotacionar o Norte do projeto para esta vista, a alteração também afeta outras vistas de planta cuja orientação está definida como Norte do projeto.
- Se você desejar ser capaz de rotacionar o projeto em um ângulo diferente de 90 e 180 graus, adicione um plano de referência para o ângulo de rotação desejado, se necessário.
Consulte Adicionar um plano de referência.
- Clique na guia Gerenciar
painel Localização do projeto
menu suspenso Posição
Rotacionar norte do projeto.
- Na caixa de diálogo Rotacionar o projeto, faça o seguinte:
- Para Manter a orientação da nota de texto durante a rotação:
- Selecione esta opção se as notas de texto devem permanecer orientadas para a vista como elas atualmente estão.
- Desmarque a opção se as notas de texto devem rotacionar com o modelo.
- Selecione o ângulo de rotação desejado ou selecione Alinhar a linha ou plano selecionado.
- Se você escolher a opção Alinhar a linha ou plano selecionado, na vista selecione o plano de referência ou uma linha existente para a rotação.
Uma mensagem é exibida para indicar que o modelo foi rotacionado. Verifique os resultados em todas as vistas de planta.
A mensagem também exibe os erros, se houver. É possível exportar os erros para revê-los e corrigi-los.
