Editar o comportamento de restrição do vergalhão em um hospedeiro

É possível aplicar substituições precisas para o comportamento padrão de restrição do hospedeiro em um elemento de vergalhão selecionado.

Vídeo: Colocar o vergalhão com restrições modificadas

1. Selecione um elemento de vergalhão em seu modelo.
2. Clique na guia Modificar| Vergalhão estruturalpainel Hospedeiro (Editar restrição). O Editor de restrição do vergalhão é aberto.


   Um segmento da instância do vergalhão é selecionado e realçado na cor laranja. A linha de referência a qual o segmento do vergalhão for restringido também é realçado na cor laranja. Neste caso, é a referência de cobertura do hospedeiro.

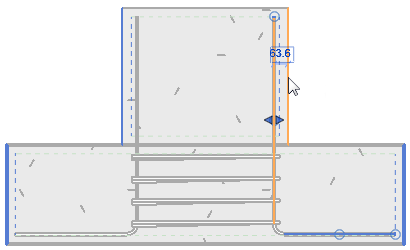

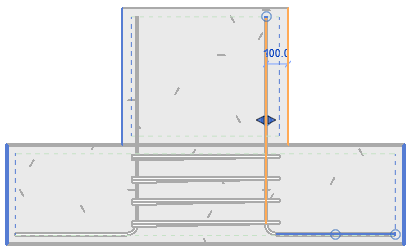

   As linhas realçadas em azul são potenciais referências de restrição para o segmento do vergalhão. Clique em uma linha de referência azul para atribuir a nova referência de restrição. A cota será alterada de acordo. Clique na cota para inserir uma distância específica e pressione Enter para aplicar.

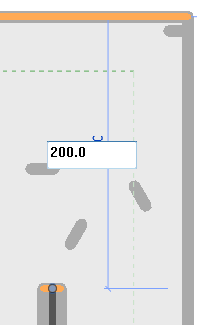

   Se necessário, selecione outro segmento ou a extremidade da barra para especificar uma nova referência ou distância para a restrição. A imagem a seguir mostra uma cota de restrição da extremidade da barra que está sendo ajustada para 200 mm a partir da superfície do hospedeiro.



3. Clique em Modificar | guia Vergalhão estrutural painel Múltiplos (Concluir) para aplicar as alterações de restrição e sair do editor.
