Используйте команду Верхние и нижние точки поверхности, чтобы найти верхние и нижние точки поверхности, расположенные относительно поверхностных водосборов.
- Верхние точки (на основе данных TIN) — это точки на краю водосбора или рядом с ним, расположенные наверху относительно отметок прилегающих узлов TIN.
- Нижние точки — это точки стока на поверхности. Эти нижние точки соответствуют точкам стока водосбора.
При использовании команды, в этих местах создаются точки COGO. Точки размещаются в соответствующих группах точек: верхние точки — <имя поверхности>; нижние точки — <имя поверхности>.

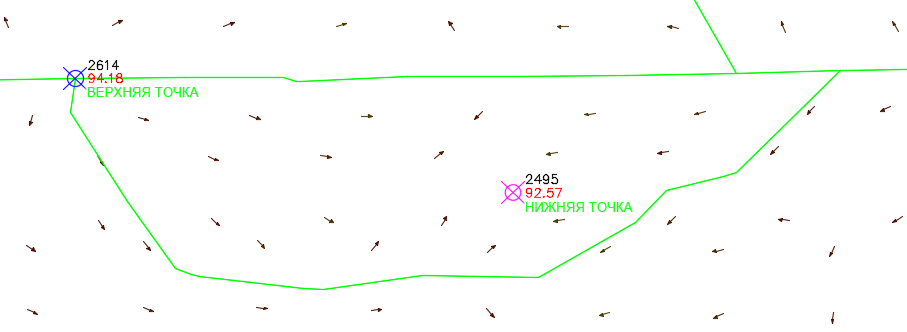

На следующем рисунке показан пример верхних и нижних точек, созданных для водосбора впадины на поверхности.
Совет: Используйте вкладку «Отображение» в диалоговом окне «Стиль поверхности», чтобы включить видимость водосборов и стрелок откоса на поверхности для понимания взаимосвязи точек, созданных для водосборов. Также можно использовать вкладку «Водосборы» в диалоговом окне «Стиль поверхности», чтобы включить отображение точек стока водосбора и проверить, соответствуют ли им нижние точки.
Прим.: По умолчанию группам верхних и нижних точек назначается один и тот же стиль.
- В области инструментов на вкладке Панель инструментов разверните Различные утилиты
Поверхности. Дважды щелкните Верхние/нижние точки поверхности.
- Выберите на чертеже поверхности, которые требуется использовать в качестве образца. Нажмите клавишу ENTER для завершения выбора.
- При необходимости выберите замкнутую полилинию в качестве границы области поверхности. Чтобы продолжить без указания границы, нажмите клавишу ENTER.
- При необходимости, чтобы было проще различать верхние и нижние точки, настройте и назначьте различные стили точек для каждой созданной группы точек.
Прим.: При использовании этой команды, в отчет не включается ни верхняя, ни нижняя отметка в пределах границы.
