В случаях пересечения прямых участков коридора в углах (при условии, что коридор создается с фиксированной длиной) внутренние и внешние углы коридоров подчищаются автоматически. В других случаях, например при создании коридора нефиксированной ширины (например, при наличии второго света для поверхности) или при наличии кривизны горизонтальной линии коридора, возможно, потребуется подчистить углы путем извлечения из коридора динамической характерной линии и выполнения профилирования на основе этой характерной линии.
Условия, при которых применяется режим подчистки коридора
Подчистка коридора в AutoCAD Civil 3D 2017 применяется при следующих условиях:
- Положение прямых участков или пересечений прямых участков в коридорах, в которых в качестве базовых линий используются характерные линии или трассы/профили.
- Конструкции постоянной ширины, определяемой формами внутри конструкции.

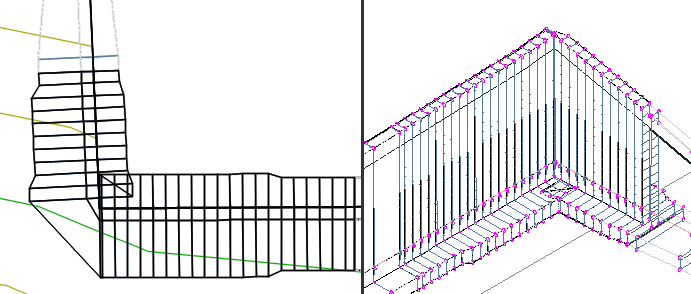

В AutoCAD Civil 3D 2017 в местах пересечения прямых участков коридора в углу (при условии, что коридор создается с фиксированной длиной) углы подчищаются следующим образом:
Вычисляется точка пересечения внутренних углов, от которой, в свою очередь, протягиваются радиальные линии в соответствии со значением частоты вставки вдоль базовой линии, заданным в диалоговом окне Частота применения конструкций.
Кроме того, в каждый угол также добавляется по одному пикету.
Значение ширины элемента конструкции переопределяется на радиальных пикетах — вычисляется новое значение ширины для решения угла. Такой подход аналогичен использованию команды AutoCAD «Смещение».
Условия, при которых не применяется подчистка коридора

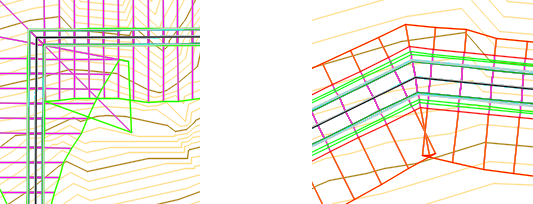

Подчистка коридора в AutoCAD Civil 3D 2017 в настоящее время не применяется в следующих условиях:
- Внутри сегмента кривой.
Например, если в углу присутствуют кривые, коридор может быть создан разделенным на отрезки, которые пересекают друг друга в углу.
- В точке пересечения прямого участка с кривыми.
- В конечной точке замкнутого коридора на основе характерных линий, если конечная и начальная точки характерной линии совпадают в углу.

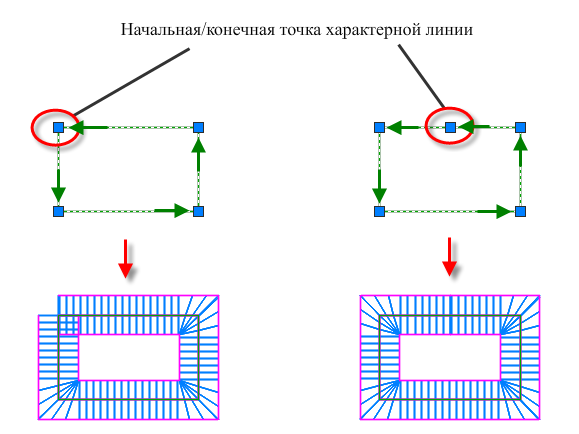

Например, если характерная линия начинается и заканчивается в углу, как показано на иллюстрации слева, подчистка углов не применяется.
Для устранения этой проблемы рекомендуется построить характерную линию таким образом, чтобы она начиналась и заканчивалась за пределами угла, как показано на рисунке справа.
- В условиях расширения форм коридора (например, в случае если основание подпорной стенки имеет непостоянную ширину, которая зависит от высоты этой стенки).
- В случае разметки линии выхода на рельеф поверхности.
Устранение проблем подчистки углов
Для устранения проблемы углов можно извлечь динамическую характерную линию из коридора и использовать инструменты профилирования для выполнения профилирования от этой характерной линии. Ниже приведен пример добавления профилирования с правой стороны коридора.
