Можно присоединить один или несколько ссылочных шаблонов к чертежу AutoCAD Civil 3D для его регулярного обновления в соответствии с изменениями стилей шаблонов.
Использование стандартных шаблонов
При создании чертежа на основе шаблона чертежа, для нового чертежа создается копия стилей, содержащихся в шаблоне, которую можно использовать только один раз. Связи не поддерживаются. Раньше, если при обновлении стилей в шаблоне требовалось перенести эти обновления в чертежи, необходимо было вручную копировать или импортировать в них эти измененные стили.
Использование ссылочных шаблонов
При добавлении ссылочного шаблона в чертеж стили AutoCAD Civil 3D, находящиеся в ссылочном шаблоне, копируются в чертеж, и связи между чертежом и ссылочными шаблонами сохраняются. Чертежи могут обновляться в соответствии с изменениями стилей в шаблонах постоянно, как автоматически, так и вручную.
Изменения в ссылочных шаблонах постоянно переносятся в чертеж, обеспечивая его актуальность:
- Новые или измененные стили в ссылочных шаблонах копируются в чертеж.
- Стили, которые были удалены из ссылочных шаблонов, удаляются из чертежа, если они в нем не используются. Если стиль используется, в чертеже создается локальная копия стиля.

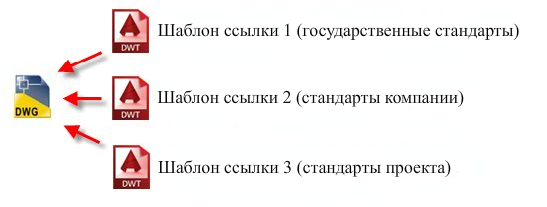

Кроме того, к чертежу может быть присоединено несколько ссылочных шаблонов. Например, могут использоваться шаблоны для области, компании и стандартов проекта.
Можно организовать иерархию таким образом, чтобы при наличии повторяющихся стилей преобладал шаблон с самым высоким приоритетом.
Новые или измененные стили, сохраняемые в ссылочных шаблонах, обновляются в чертежах при повторном открытии чертежей или при выполнении повторной загрузки шаблонов вручную.
Например, если необходимо обновить стиль или добавить новый стиль в шаблон стандартов проекта, эти изменения применяются для чертежей, в которых имеется ссылка на данный шаблон.
Импортируемые стили, для которых создается связь со ссылочным шаблоном
Связь со ссылочным шаблоном создается для следующих импортируемых стилей AutoCAD Civil 3D.
- Стили объектов
- Стили меток
- Стили таблиц
- Критерии объема работ
- Наборы проверок проекта для трасс и профилей
- Наборы правил для труб и колодцев
- Списки элементов напорной трубопроводной сети
Прим.: Для правильной работы списка импортированных элементов напорной трубопроводной сети в чертеже, в который они переносятся, каталог элементов, используемый для создания этого списка элементов, должен быть назначен в качестве текущего каталога элементов. Используйте команду Задать каталог напорной трубопроводной сети, чтобы задать текущий каталог элементов.
В дереве вкладки «Параметры» области инструментов стили, для которых созданы ссылки в чертеже, помечаются значком скрепки:
Элементы чертежа, задействованные в стилях, также импортируются. Например, если стиль содержит определения слоев, блоки, типы линий и т. д., эти связанные элементы также импортируются, но для них не создаются ссылки.
Стили, импортируемые посредством ссылочного шаблона, но не обновляемые
Наборы свойств импортируются в чертеж из ссылочного шаблона, однако не обновляются при наличии изменений в исходном шаблоне. Кроме того, всегда можно самостоятельно обновить набор свойств в импортируемом чертеже.
Обновление связанных стилей
После создания ссылки на шаблон в чертеже лучше обновить стили в исходном шаблоне, вместо того чтобы обновлять их в чертежах, с которыми связан ссылочный шаблон. При редактировании связанного стиля откроется диалоговое окно задач, в котором представлены варианты дальнейших действий. Можно сохранить копию стиля, временно сохранить изменения до повторного открытия чертежа или отменить изменения.
Управление связями при создании ссылок на шаблоны
При открытии чертежа, ссылочные шаблоны которого отсутствуют, например если они находятся в недоступном в данный момент местоположении, или если ссылочные шаблоны были перемещены, переименованы или удалены, в столбце «Статус» диалогового окна «Вставить ссылочный шаблон» отображается сообщение «Путь не найден».
Если ссылочный шаблон не найден, стили будут по-прежнему доступны в чертеже со ссылкой на них, однако они не будут обновляться, пока путь к шаблону не будет восстановлен.
- Если имя или местоположение шаблона было изменено, можно изменить путь в диалоговом окне, непосредственно изменив путь в столбце «Сохраненный путь» или используя кнопку «Обзор» для повторного выбора шаблона.
- Если путь временно недоступен, стили все равно будут присутствовать в чертеже, содержащем ссылку на них, однако они не будут обновляться, пока путь не будет снова доступен.
- Если ссылочный шаблон был удален, стили сохраняются в чертеже, содержащем ссылку на них .
