Создание трасс для смещения

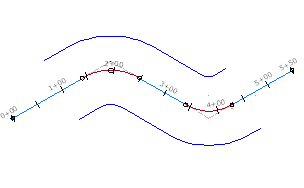

Создание нескольких смещенных трасс с одной или с обеих сторон родительской трассы с помощью одной процедуры. Величина смещения задается отдельно для левой и правой сторон.

Левая и правая сторона определяются из положения по направлению к концу родительской трассы.

При редактировании родительской трассы для смещенных трасс сохраняются величины смещения. Величина смещения - это единственный геометрический атрибут трасс для смещения, который может непосредственно редактироваться.

1. Выберите вкладку "Главная"панель "Создать проектные данные"раскрывающийся список "Трасса""Создать трассу для смещения" найти.
2. В диалоговом окне "Создание трасс для смещения" выберите следующие атрибуты.
   • Родительская трасса
   • Шаблон имени
   • Диапазон пикетов для смещения
   • Количество смещений с каждой стороны
   • Расстояние смещения в приращениях с каждой стороны
   • Критерии проектирования (необязательно): проектная скорость, набор критериев
3. На вкладке "Общие" укажите площадку, стиль трассы, слой и набор меток для смещенных трасс.
4. Если требуется применять проектирование трасс для смещения с учетом критериев, то перейдите на вкладку "Критерии проектирования". Введите нужную проектную скорость. Нажмите кнопку "Использовать проектирование с учетом критериев" и выберите критерии для проекта.
