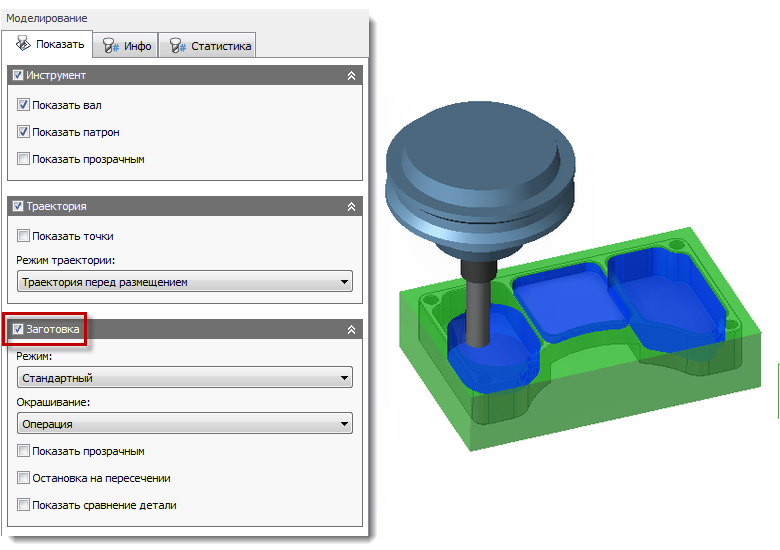

Установите флажок Заготовка в диалоговом окне Моделирование, чтобы отобразить заготовку в текущем положении траектории перемещения инструмента во время моделирования. В этом моделировании заготовки используется чрезвычайно быстрый механизм моделирования с полной поддержкой многоядерности/ЦП, что позволяет быстро просматривать заготовку в любом положении. Этот механизм достаточно быстрый, что позволяет выполнять моделирование заготовки на новых рабочих станциях. Обычно для моделирования управляющей программы требуются огромные 3D-программы, размер которых превышает 100 МБ. Данный механизм предназначен только для 3D-моделирования и создания вырезов и не поддерживает обработку по нумерации.
Моделирование заготовки
Дополнительные параметры моделирования заготовки
В раскрывающемся меню Режим есть два параметра для отображения моделирования заготовки.
- Стандартный: режим поддерживает моделирование любой траектории перемещения инструмента, в том числе двумерной, трехосевой, многоосевой, а также с трехосевым индексированием (3+2). Кроме того, обеспечивается поддержка вырезов и обнаружения пересечений.
- Быстрый (только трехосевой): вспомогательный режим моделирования с дополнительными параметрами раскрашивания заготовки и большим контролем качества отображения при моделировании результатов удаления слоя заготовки. Этот режим работает значительно быстрее, чем стандартный при работе с большими траекториями перемещения инструментов, но не поддерживает трехосевое индексирование, множество осей, вырезы или обнаружение пересечений.

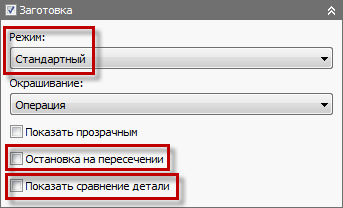

В стандартном режиме отображаются флажки Остановка на пересечении и Показать деталь сравнения. Установите флажок Остановка на пересечении, чтобы остановить моделирование заготовки при пересечении вала, патрона и приспособления. Установите флажок Показать деталь сравнения, чтобы показать заготовку и деталь сравнения. При этом красным цветом указывается врезка в деталь, а синим — наличие лишнего материала.
Параметр Показать деталь сравнения содержит два дополнительных параметра:
- Число интервалов — указание количества шагов, используемых для градиента заготовки и детали сравнения.
- Интервал — задание расстояния между шагами градиента, используемого для заготовки и детали сравнения.
Цвет заготовки
Моделирование заготовки позволяет добавить цвет в соответствии с несколькими различными критериями обработки, например встречное/попутное фрезерование и направление резания. Это позволяет выполнять визуализацию потенциальных проблем до начала обработки детали. Раскрашивание заготовки часто обеспечивает быстрый и тщательный обзор потенциальных проблем обработки, относящихся к качеству детали и характеристикам резания.

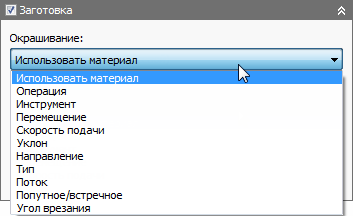

Раскрывающееся меню Цветсодержит следующие параметры.
- Исп. материал: при выборе этого параметра становится активным раскрывающееся меню Материал:, и заготовка отображается с использованием материала, выбранного из этого меню.
- Операция: при выборе этого параметра программа назначает уникальный цвет для каждой операции моделирования. Цвет для каждой операции отображается на соответствующей траектории движения фрезы.
- Инструмент: этот параметр применяется для назначения уникального цвета для каждого инструмента по номеру инструмента. Соответствующий цвет отображается на траектории движения фрезы.
- Перемещение: при выборе данного параметра цвет определяется по типу перемещения (например, быстрое, под уклоном, резание, подвод, отвод). Тип перемещения отображается в группе Позиция на вкладкеИнфо в диалоговом окне Моделирование.
- Скорость подачи: при выборе этого параметра каждая скорость подачи при резании имеет другой цвет, от синего для самой низкой скорости подачи до красного для максимальной скорости подачи. Как и в случае с параметром Перемещение, скорость подачи отображается в группе Позиция на вкладке Инфо в диалоговом окне Моделирование.
- Уклон: при выборе данного параметра в раскрашивании для встречного/попутного фрезерования ось Z используется в качестве ссылочного элемента. Положительное фрезерование (+ Z) отображается красным цветом, а отрицательное фрезерование (-Z) — синим.
- Направление: этот параметр позволяет задать цвет для направления резания в плоскости XY. Каждый угол направления разреза имеет свой цвет.
- Тип: при выборе данного параметра окрашивание основано на траектории перемещения инструмента. Для линейных, дуговых перемещений и конфликтов используются различные цвета.
- Поток: этот параметр позволяет задать цвет участкам траектории перемещения инструмента с одинаковым перемещением (например, начало потока отображается синим цветом, а конец — красным).
- Попутное/встречное: при выборе данного параметра траектория движения фрезы для попутного фрезерования отображается красным цветом, а для встречного — синим.
- Угол врезания: в данном параметре цвет определяется углом периметра инструмента, который соприкасается с заготовкой. Угол измеряется в плоскости, перпендикулярной оси инструмента. Пример. Если инструмент задействован полностью, то угол задействования составляет 180 градусов, но одна половина угла отображается красным цветом (попутное фрезерование), а другая — синим (встречное фрезерование).
Параметры раскрывающегося меню Цвет:. При выборе параметра "Исп. материал" раскрывающееся меню Материал:становится активным.
На изображении ниже разными цветами показано направление обработки проходов смещения с обоих сторон от прохода карандаша. Таким образом указано противоположное направление обработки, которое может привести к снижению качества детали. Исследуемая траектория перемещения инструмента будет показана резким изменением цвета.

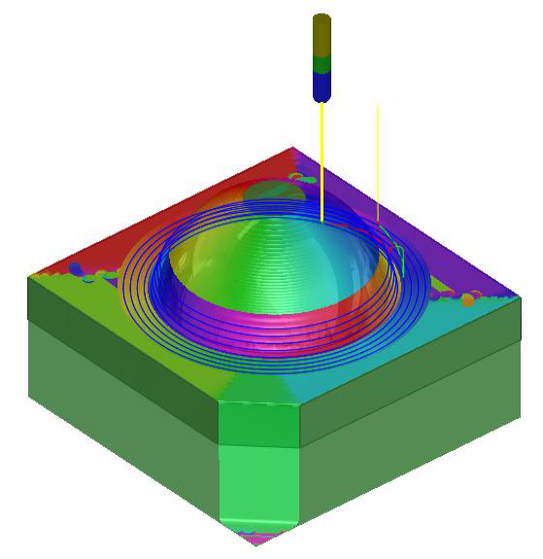

Прозрачная заготовка, раскрашенная при использовании параметра Направление для отображения адаптивной траектории перемещения и траектории перемещения карандаша

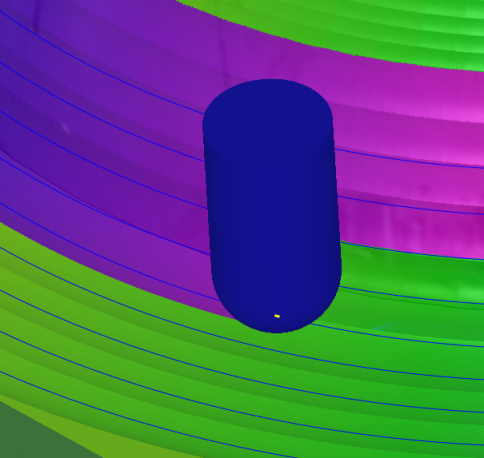

Раскрашивание заготовки крупным планом

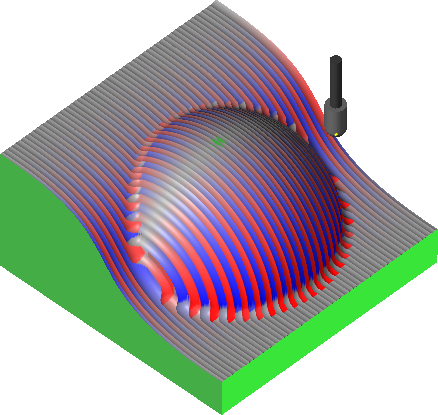

Раскрашивание с использованием параметра Уклон с отображением встречного и попутного фрезерования синим и красным цветом соответственно

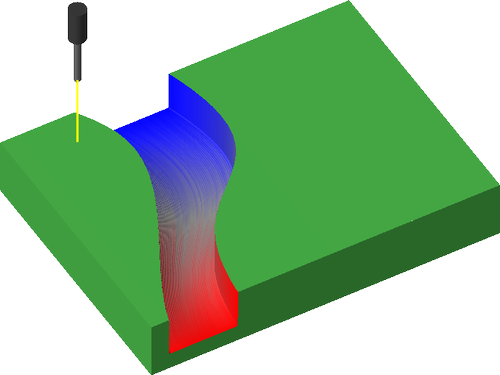

Раскрашивание при использовании параметра Поток
