Использование отслеживающего меню симулятора

Если режим Моделирование активен, можно щелкнуть правой кнопкой мыши в графическом окне, чтобы отобразить отслеживающее меню симулятора. Шесть узлов отслеживающего меню дублируют параметры из симулятора. Параметры:

• К предыдущей операции
• К следующей операции
• Пауза
• Старт
• К предыдущему движению
• К следующему движению
Прим.: Два дополнительных узла отслеживающего меню позволяют отображать исходный вид и/или закрывать моделирование (кнопка Закрыть).

Некоторые другие параметры отображаются в меню переполнения, расположенном непосредственно под отслеживающим меню.

• Повтор — при выборе параметра Повтор моделирование осуществляется в непрерывном цикле. Чтобы прервать непрерывный цикл воспроизведения, щелкните правой кнопкой мыши в графическом окне и выберите в меню переполнения еще раз команду Повтор.
• К предыдущему событию — событие определяется как столкновение, отображаемое на элементе управления Временная шкала симулятора в нижней части графического окна.
• К следующему событию

Закладки положения траектории перемещения инструмента

Кроме того, с помощью параметров меню переполнения в отслеживающем меню симулятора можно добавлять, просматривать и удалять закладки для положения траектории перемещения инструмента. Параметры включают в себя:

• К предыдущей закладке: переход к предыдущей закладке в траектории перемещения инструмента.
• К следующей закладке: переход к следующей закладке в траектории перемещения инструмента.
• Добавить закладку: добавление закладки в текущем положении траектории перемещения инструмента. Следует помнить, что любые добавленные закладки автоматически удаляются при повторном выполнении операции.
• Удалить закладку: удаление текущей закладки.
• Удалить все закладки: удаление всех закладок.

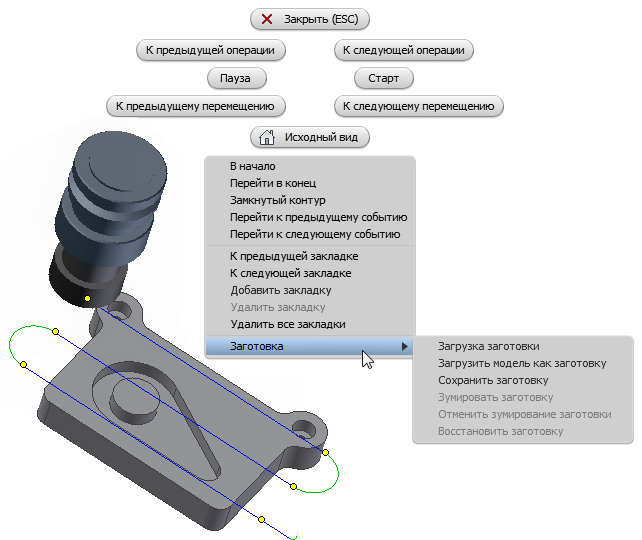

Параметры закладок в отслеживающем меню симулятора. Шесть желтых кружков на траектории перемещения инструмента указывают на существующие закладки.

Напоминание: Добавление закладок к траектории перемещения инструмента может оказаться очень полезным при отправке отзыва команде Inventor HSM. Будем вам благодарны за это, если у вас есть вопрос о конкретном участке траектории перемещения инструмента.

Дополнительные параметры заготовки в отслеживающем меню симулятора

Дополнительные параметры отслеживающего меню переполнения доступны при выборе режима заготовки Стандартная во время моделирования заготовки.

По умолчанию в моделировании заготовки используется заготовка, определенная в настройке. Если требуется проверить, обработана ли деталь, оптимальным решением будет использовать в качестве исходной заготовки настроенную модель. Inventor HSM позволяет выполнить это действие без изменения параметров путем выбора пунктаЗагрузить модель как заготовку в отслеживающем меню переполнения симулятора. Можно вернуться к настроенной заготовке, выбрав пункт Восстановить заготовку в том же меню.

Текущую заготовку можно экспортировать в файл стереолитографии (.stl), выбрав в меню переполнения пункт Сохранить заготовку в момент, когда анимация не запущена.

Начальную заготовку можно загрузить из файла .stl, выбрав в меню переполнения параметр Загрузка заготовки.

Важное замечание: Файл .stl должен быть закрыт (т.е. не иметь никаких пропусков) и не должен иметь самопересечений.

Увеличение и уменьшение масштаба заготовки

Быстрый (только трехосевой) режим заготовки включает следующие параметры:

• Увеличить масштаб заготовки — перерасчет заготовки для меньшей площади в текущем положении курсора.
• Уменьшить масштаб заготовки — возврат к предыдущей площади заготовки.
• Восстановить заготовку — возврат к коробу заготовки текущего задания.
