Методы 3D обработки в Inventor HSM предусматривают полную поддержку валов и патронов, определенных пользователем. В зависимости от метода обработки, при использовании инструмента с патроном можно выбрать один из пяти режимов вала и патрона. Обработку пересечений можно выполнить как для вала, так и для патрона инструмента. Кроме того, им можно назначить разные зазоры.
- Откл.: любые пересечения вала/патрона игнорируются.
- Отдалить: отдаление траектории перемещения инструмента от заготовки для обеспечения безопасного расстояния между заготовкой и валом и/или патроном.
- Обрезано: участки траектории перемещения инструмента, на которых безопасное расстояние между заготовкой и валом и/или патроном не соблюдается, обрезаются.
- Определить длину инструмента: инструмент автоматически выдвигается из патрона для обеспечения заданного безопасного расстояния между валом и/или патроном и заготовкой. Информация о величине, на которую инструмент был выдвинут из держателя, заносится в журнал.
- Fail on collision: при несоблюдении безопасного расстояния расчет траектории перемещения инструмента прерывается, и в журнал заносится сообщение об ошибке.
Различные параметры позволяют создать различные траектории перемещения инструментов, см. изображения ниже.
Отключено
Отдалить
Обрезано
Определить длину инструмента
Определить длину инструмента
При выборе этого параметра Inventor HSMпозволяет автоматически вычислить минимальную длину инструмента, необходимую для сохранения патрона на расстоянии от детали с заданным значением параметра Клиренс патрона. При расчете траектории перемещения инструмента значение параметра "Длина тела" автоматически обновляется до минимально необходимой длины.

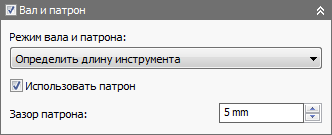

Задание параметра Определить длину инструмента с длиной зазора патрона 5 мм
При формировании траектории перемещения инструмента с активным параметром Определить длину инструмента в случае использования слишком короткого инструмента в журнал выводится следующее предупреждение. Предупреждение. Во избежание пересечения патрона с деталью длина инструмента обновлена со значения 25 мм до 35,9453 мм.
В это время инструмент обновляется.

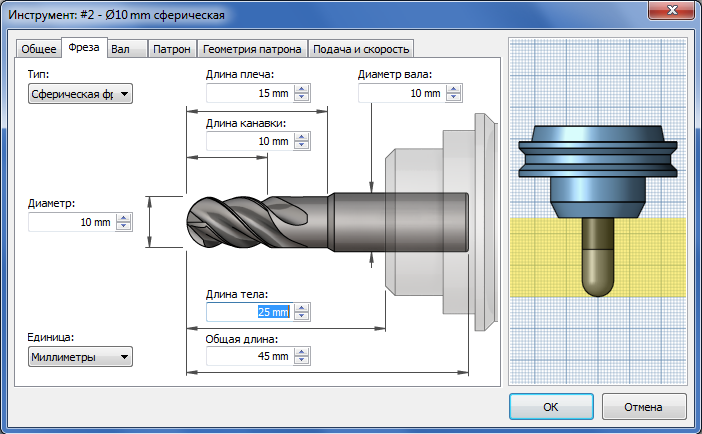

Исходный инструмент

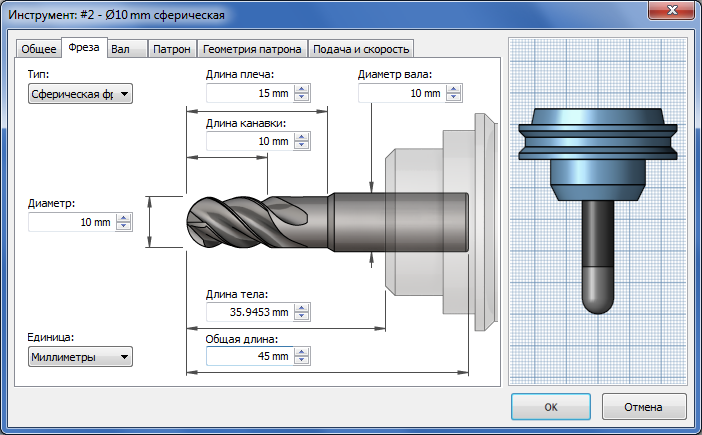

Обновленный инструмент
В следующем примере показана разница в модели с простой траекторией перемещения инструмента.
До определения длины инструмента
После определения длины инструмента с зазором патрона 5 мм
