Справочник по параметрам CAM

Вызов

Лента: вкладка CAM панель "Управление" Параметры

Диалоговое окно Параметры CAM состоит из четырех вкладок с параметрами, которые позволяют настраивать различные типы поведения Inventor HSM.

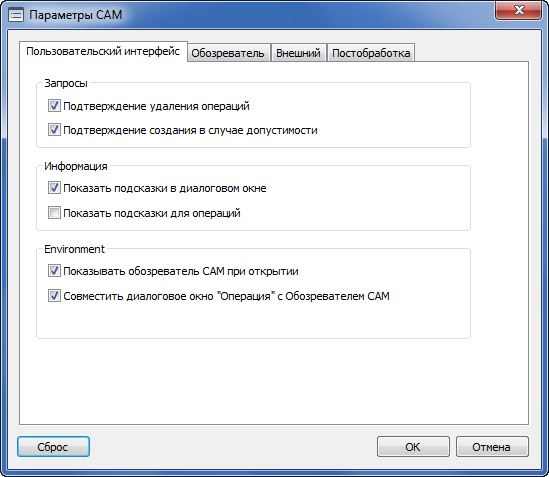

Диалоговое окно Параметры CAM. Параметры по умолчанию можно восстановить в любой момент, щелкнув кнопку Сброс, которая отображается на каждой вкладке.

Вкладка "Пользов. интерфейс"

• Подтверждение удаления операций: отображение запроса на подтверждение удаления выбранной операции в Обозревателе CAM.
• Подтверждение создания в случае допустимости: отображение запроса для продолжения процедуры повторного создания, если траектория перемещения инструмента уже является допустимой.
• Показывать подсказки в диалоговом окне: отображение подсказок для элементов управления в диалоговом окне.
• Показывать подсказки для операций: наведите курсор на узел в Обозревателе CAM для отображения сведений об обработке (описание, метод, описание инструмента и т.д.) для выбранного узла.
• Показывать Обозреватель CAM при открытии: отображение Обозревателя CAM и ленты CAM, если открыт документ, содержащий данные АСУП.
• Совместить диалоговое окно "Операция" с Обозревателем CAM: обычно диалоговое окно Операция располагается в том же окне, что и Обозреватель CAM. Отключите данную настройку, чтобы отобразить диалоговое окно Операция в виде отдельного и закрепляемого окна.

Вкладка "Обозреватель"

• Показывать номер инструмента: отображение номера инструмента в квадратных скобках ([]) перед названием метода.
• Показывать смещения компенсации инструмента: если в Библиотеке инструментов в отношении инструмента применяются смещения по длине и диаметру, то новые значения отображаются рядом с номером инструмента.
• Показывать описание инструмента: если для инструмента существует описание, оно отображается в круглых скобках справа от названия метода. Описания инструментов можно добавлять в диалоговом окне Библиотека инструментов.
• Показывать настроенное раб. смещение и шпиндель: отображение количества рабочих смещений, определенных в настройке.
• Показывать тип цикла: управление отображением настройки типа цикла для операций сверления.
• Показывать ручную запись УП: если существует запись УП, заданная вручную, она отображается в квадратных скобках ([]) в Обозревателе CAM.
• Показывать тип массива: отображение типа массива (линейный, круговой и т. д.) в квадратных скобках ([]) справа от имени массива в Обозревателе CAM.
• Перетаскивание: предусматривается изменение порядка операций в Обозревателе CAM. Существует три варианта раскрывающегося меню: Обычное перетаскивание (по умолчанию), Запрет перетаскивания и Запрос разрешения перед перетаскиванием.

Вкладка "Внешний"

• Редактор: возможность указания внешнего редактора УП. Щелкните кнопку Обзор, чтобы перейти к папке, содержащей нужный редактор УП.

Вкладка "Постобработка"

• Хранить временные файлы отдельно от файла УП: этот параметр отключен умолчанию.
• Хранить файлы журнала: этот параметр отключен по умолчанию.
• Запрос разрешения перед перезаписью: этот параметр включен по умолчанию.
