При обточке в Inventor HSM обычно удаляются все остатки заготовки, которые могли остаться в результате выполнения операции выбранного типа. Выполнив Ограничение геометрии, можно поместить траектории перемещения инструмента в указанную область детали.
Для ограничения геометрии выполните следующие действия.
- Создайте или отредактируйте операцию обточки.
- Выберите вкладку Геометрия.
- Установите флажок для группы Ограничение.

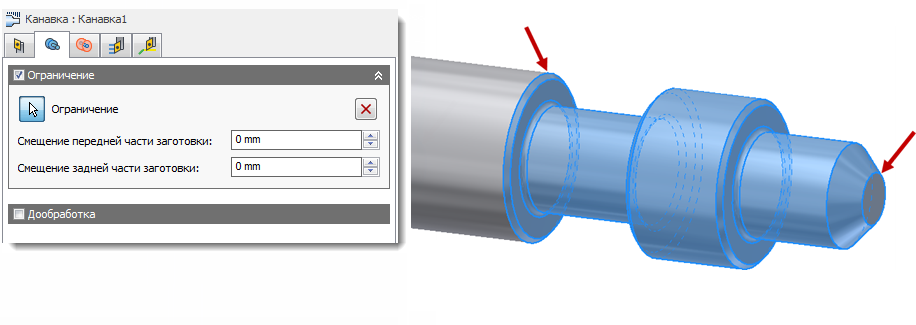

- С помощью стрелки выбора Ограничение выберите грани или ребра, ограничивающие область, в которую необходимо поместить траекторию перемещения инструмента.
Чтобы ограничить траекторию перемещения инструмента или продолжить ее за пределами выбранной области, можно использовать параметры Смещение передней части заготовки и Смещение задней части заготовки.

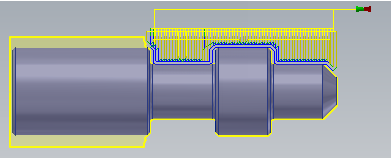

Без смещения передней и задней частей заготовки

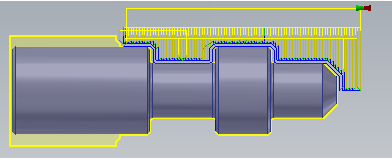

Положительное смещение передней и задней частей заготовки

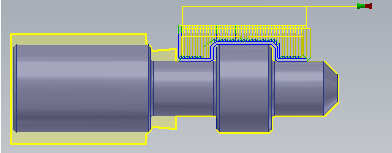

Отрицательное смещение передней и задней частей заготовки
