В некоторых методах обработки в Inventor HSM выполняются перемещения в нижнем положении при переходе между траекториями перемещения режущего инструмента. Эти переходы выполняются на одном и том же уровне Z в качестве режущих проходов. С помощью параметра Высота подъема можно вынимать инструмент из заготовки во время переходов. Подъем инструмента позволяет обойтись без меток и увеличивает скорость подачи.
Параметр Высота подъема доступен для подходов 2D и 3D кармана, адаптивной обработки и горизонтальной очистки на вкладке Связки.

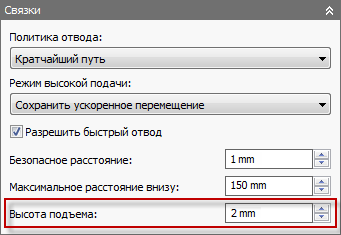

Параметр Высота подъема
На следующем изображении показан пример 2D адаптивной траектории перемещения инструмента с перемещениями в нижнем положении, соединяющими каждый обрабатываемый проход.
2D адаптивная траектория перемещения инструмента с перемещениями в нижнем положении
По умолчанию эти перемещения в нижнем положении выполняются на том же уровне Z, как показано на следующем изображении
Вид сбоку траектории перемещения инструмента с параметром Высота подъема 0 мм
С заданным параметром Высота подъема траектория перемещения инструмента выглядит следующим образом:
Вид сбоку траектории перемещения инструмента с параметром Высота подъема 2 мм
