Растачивание

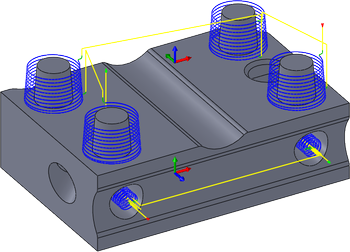

Операция Растачивание позволяет растачивать цилиндрические карманы и островки посредством выбора цилиндрической геометрии напрямую. Значения высоты и глубины автоматически извлекаются из выбранной геометрии, что позволяет выполнять обработку меняющейся геометрии при помощи одной операции.

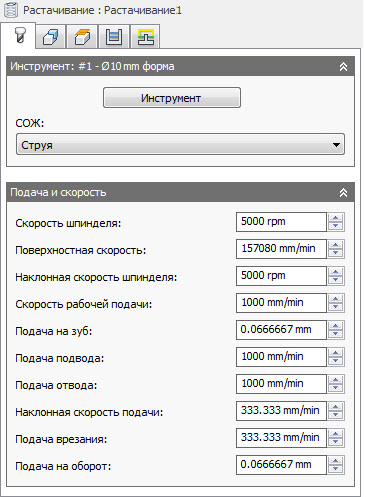

Настройки на вкладке "Инструмент"

СОЖ

Тип хладагента, используемого с инструментом.

Скорость шпинделя

Скорость вращения шпинделя.

Поверх. скорость

Скорость шпинделя, выраженная как скорость инструмента на поверхности.

Наклонная скорость шпинделя

Скорость вращения шпинделя при перемещении под уклоном.

Рабочая подача

Подача при перемещении режущего инструмента.

Подача на зуб

Скорость подачи при резании, выраженная как скорость подачи на зуб.

Подача подвода

Подача на входе при подводе режущего инструмента.

Подача отвода

Подача на выходе при отводе режущего инструмента.

Наклонная подача

Подача при создании винтовых уклонов в заготовке.

Подача врезания

Подача при врезании в заготовку.

Подача на оборот

Скорость подачи при врезании, выраженная как скорость подачи на оборот.

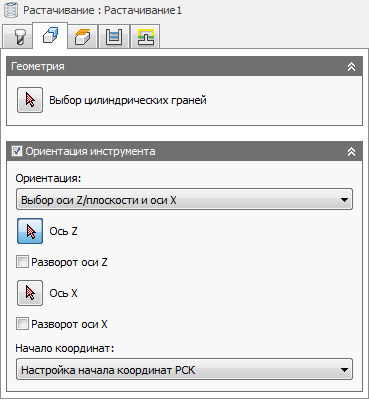

Настройки на вкладке "Геометрия"

Ориентация инструмента

Определение способа ориентации инструмента с помощью комбинации параметров ориентации триады и начала координат.

В раскрывающемся меню Ориентация содержатся следующие параметры для определения триады осей X, Y и Z.

Настройка ориентации РСК: ориентация инструмента с использованием рабочей системы координат согласно текущей настройке.
Ориентация модели: ориентация инструмента с использованием рабочей системы координат из текущей детали.
Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
Выбор системы координат: задание определенной ориентации инструмента для выполнения этой операции на основе пользовательской системы координат Inventor (ПСК) в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.

В раскрывающемся меню Начало координат содержатся следующие параметры для определения расположения начала координат триады.

Настройка начала координат РСК: задание начала координат инструмента с использованием рабочей системы координат согласно текущей настройке.
Начало координат модели: задание начала координат инструмента с использованием рабочей системы координат из текущей детали.
Выбранная точка: задание начала координат триады путем выбора вершины или ребра.
Точка короба заготовки: задание начала координат триады путем выбора точки на ограничивающей рамке заготовки.
Точка короба модели: задание начала координат триады путем выбора точки на ограничивающей рамке модели.

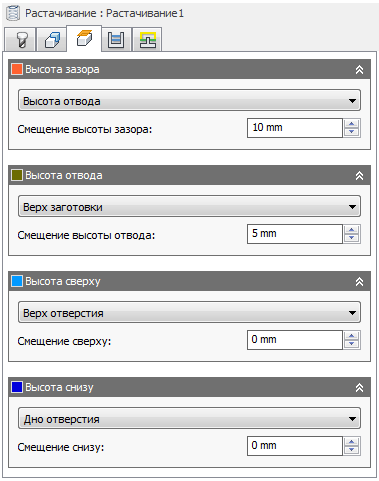

Настройки на вкладке "Высоты"

Высота клиренса

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.

Высота клиренса

Высота отвода: пошаговое смещение от высоты отвода.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Верх заготовки: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты клиренса

Параметр Смещение высоты отвода применяется к значению параметра "Высота отвода", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота отвода

Параметр "Высота отвода" позволяет задать высоту, на которую поднимается инструмент перед следующим шагом резки. Значение высоты отвода должно быть выше значений параметров Высота подачи и Высота сверху. Параметр "Высота отвода" используется вместе с последующим смещением для задания высоты.

Высота отвода

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Верх заготовки: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Высота сверху

Параметр "Высота сверху" позволяет задать высоту, определяющую верхнюю точку выреза. Значение высоты сверху должно быть выше значения параметра Высота снизу. Параметр "Высота сверху" используется вместе с последующим смещением для задания высоты.

Высота сверху

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота отвода: пошаговое смещение от высоты отвода.
Высота снизу: пошаговое смещение от высоты в нижней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Верх заготовки: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Параметр Смещение сверху применяется к параметру "Высота сверху", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

Высота снизу

Параметр "Высота снизу" позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение высоты снизу должно быть меньше значения параметра Высота сверху. Параметр "Высота снизу" используется вместе с последующим смещением для определения высоты.

Высота снизу

Высота клиренса: пошаговое смещение от высоты клиренса.
Высота отвода: пошаговое смещение от высоты отвода.
Высота сверху: пошаговое смещение от высоты в верхней точке.
Верх модели: пошаговое смещение от верхней точки модели.
Низ модели: пошаговое смещение от нижней точки модели.
Верх заготовки: пошаговое смещение от верхней точки заготовки.
Низ заготовки: пошаговое смещение от нижней точки заготовки.
Верх отверстий: пошаговое смещение от верхней точки отверстия.
Дно отверстия: пошаговое смещение от нижней точки отверстия.
Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение снизу

Параметр Смещение снизу применяется к параметру "Высота снизу", выбранному в приведенном выше раскрывающемся списке, и отсчитывается относительно его значения.

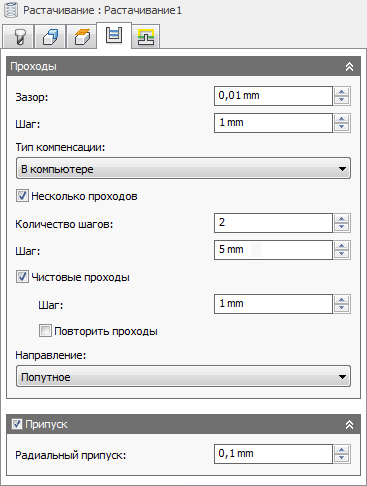

Настройки на вкладке "Проходы"

Допуск

Допуск, используемый при линеаризации геометрии, например, в сплайнах и эллипсах. Допуск рассматривается как максимальная длина хорды.

Свободный допуск 0,100

Жесткий допуск 0,001

Движение станка с ЧПУ по контуру управляется с помощью команд создания отрезков G1 и дуг G2–G3. Чтобы обеспечить это, АСУП аппроксимирует сплайн и траектории перемещения инструментов по поверхности путем их линеаризации, создавая множество коротких прямолинейных сегментов для аппроксимации требуемой формы. Точность соответствия траектории перемещения инструмента требуемой форме во многом зависит от количества используемых отрезков. Большее количество отрезков в результате даст траекторию перемещения инструмента, более точно аппроксимирующую номинальную форму сплайна или поверхности.

Нехватка данных

Искушение всегда использовать очень жесткие допуски может быть велико, однако есть и более компромиссные решения, например более длительный расчет траектории, использование больших файлов G-кодов и очень коротких прямолинейных перемещений. Первые два способа легко реализовать, так как расчеты в Inventor HSM происходят очень быстро, а большинство современных средств управления имеют не менее 1 МБ оперативной памяти. Тем не менее, короткие прямолинейные перемещения в сочетании с высокой скоростью подачи могут привести к явлению, известному как нехватка данных.

Нехватка данных возникает, когда элементы управления настолько перегружены данными, что перестают справляться с их обработкой. Устройство ЧПУ может обрабатывать лишь ограниченное количество строк кода (блоков) в секунду. Скорость работы старых станков может составлять около 40 блоков/с, а новых, таких как Haas, — 1000 или более блоков/с. Короткие прямолинейные перемещения и высокая скорость подачи могут вынудить элемент управления работать с большей скоростью обработки. Когда это происходит, станок должен останавливаться после каждого перемещения и ждать следующей команды на сервомотор от элемента управления.

Шаг

Указание шага резьбы.

Тип компенсации

Указание типа компенсации.

В компьютере: компенсация инструмента вычисляется автоматически в Inventor HSM на основе выбранного диаметра инструмента. Выходные данные последующей обработки содержат непосредственно траекторию с компенсацией, а не коды G41/G42.
В устройстве: компенсация инструмента не вычисляется, но коды G41/G42 являются выходными данными, позволяющими оператору задать объем компенсации и износ на устройстве управления инструментом.
Износ: работа осуществляется, как при выборе параметра В компьютере, но на выходе также выдаются коды G41/G42. Это позволяет оператору скорректировать износ инструмента на устройстве управления путем ввода разницы в размере инструмента в виде отрицательного числа.
Обратный износ: аналогичен параметру Износ за исключением того, что корректировка износа вводится в виде положительного числа.

Прим.: Компенсация (включая параметры Износ и Обратный износ) используется только на проходах чистовой обработки.

Множество проходов

Данный параметр позволяет ввести значение шага фрезеровки.

Кол-во шагов

Количество шагов черновой обработки.

Шаг

Указание шага фрезеровки по горизонтали между проходами. По умолчанию это значение составляет 95 % диаметра фрезы за вычетом углового радиуса.

Горизонтальный шаг фрезеровки

Чистовые проходы

При включении данного параметра выполняются проходы чистовой обработки с помощью боковой части инструмента.

Прим.: Этот параметр обычно используется, когда черновая и чистовая обработка выполняется одним и тем же инструментом.

С чистовыми проходами

Без чистовых проходов

Шаг

Максимальное расстояние между проходами чистовой обработки.

Повторить проходы

Если этот параметр включен, дважды выполняется окончательный финишный проход для удаления материала заготовки, оставшегося из-за деформации инструмента.

Направление

Параметр Направление позволяет управлять заданием Inventor HSM или встречного режима фрезерования в программе Inventor HSM.

Напоминание: Иногда, в зависимости от геометрии, не удается использовать только попутное или встречное фрезерование на протяжении всей траектории перемещения инструмента.

Попутное

Выберите параметр Попутное для выполнения всех проходов в одном направлении. При использовании этого метода попутное фрезерование в Inventor HSM применяется в рамках выбранных границ.

Попутное фрезерование

Встречное

Данный параметр позволяет задать направление траектории перемещения инструмента, противоположное заданному настройкой Попутное. Таким образом формируется траектория перемещения инструмента встречного фрезерования.

Встречное

Припуск

Положительное значение

Положительный припуск: материал заготовки, остающийся после операции и удаляемый при последующих операциях черновой и чистовой обработки. Для черновой обработки по умолчанию оставляется небольшой объем материала.

Нет

Без припуска: удаление всего лишнего материала до выбранной геометрии.

Отрицательное значение

Отрицательный припуск: удаление материала за пределами поверхности или контура детали. Этот способ часто используется при электродной обработке для обеспечения искрового зазора или требуемого допуска для детали.

Радиальный припуск (по стенке)

Параметр Радиальный припуск позволяет определить объем материала, который необходимо оставить в радиальном направлении (перпендикулярно оси инструмента), т. е. поперек инструмента.

Радиальный припуск

Радиальный и осевой припуск

При положительном значении радиального припуска материал остается на вертикальных стенках и областях детали с большим углом.

Для нестрого вертикальных поверхностей Inventor HSM выполняет интерполяцию между значениями осевого (по опоре) и радиального припуска. Таким образом, остаток заготовки в радиальном направлении на этих поверхностях может отличаться от заданного значения, в зависимости от наклона поверхности и значения осевого припуска.

При изменении значения радиального припуска для осевого припуска автоматически задается аналогичное значение. Задать осевой припуск можно и вручную.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

Отрицательный припуск

При отрицательном значении припуска операция обработки предусматривает удаление большего количества материала, чем предусмотрено формой модели. Этот параметр может использоваться для электродной обработки с искровым зазором, где размер искрового зазора равен отрицательному значению припуска.

Радиальный и осевой припуски могут быть отрицательным числом. Однако отрицательное значение остатка по радиусу должно быть меньше радиуса инструмента.

При использовании сферической или радиусной фрезы с отрицательным значением радиального припуска, превосходящим угловой радиус, отрицательное значение осевого припуска должно быть меньше или равно угловому радиусу.

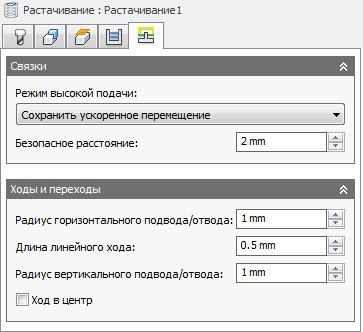

Настройки на вкладке "Связки"

Режим высокой подачи

Указание случаев, когда быстрые перемещения должны выводиться как реальные перемещения на быстром ходу (G0), а когда — как перемещения с высокоскоростной подачей (G1).

Сохранить ускоренное перемещение: все быстрые перемещения сохраняются.
Сохранить осевое и радиальное ускор. перемещения: быстрые перемещения только по горизонтали (радиальные) или по вертикали (осевые) выводятся как реальные перемещения на быстром ходу.
Сохранить осевое ускор. перемещение: только быстрые перемещения по вертикали.
Сохранить радиальное ускор. перемещение: только быстрые перемещения по горизонтали.
Сохранить ускор. перемещение одной оси: только быстрые перемещения по одной оси (X, Y или Z).
Always use high feed: вывод быстрых перемещений как G01 (перемещение с высокой скоростью подачи), а не как G0 (быстрые перемещения).

Данный параметр обычно устанавливается во избежание пересечений при быстрых перемещениях на станках, где используется перемещение по ломаным линиям при быстром движении.

Высокая подача

Скорость подачи для вывода быстрых перемещений в формате G1, а не G0.

Безопасное расстояние

Минимальное расстояние между инструментом и поверхностями детали во время перемещений при отводе. Расстояние измеряется после применения припуска, поэтому при отрицательном значении припуска следует соблюдать осторожность, чтобы убедиться, что безопасное расстояние достаточно велико для предотвращения возможных пересечений.
