Траектории перемещения инструмента можно просматривать и моделировать в Inventor HSM во время их расчета. Если расчет траектории перемещения инструмента занимает некоторое время, можно продолжить работу, нажав кнопку Скрыть в окне Диспетчер задач (если оно отображается).
При выборе операции, которая еще рассчитывается, в окне предварительного просмотра отображается траектория перемещения инструмента, созданная до настоящего момента. Это может быть очень полезно для выявления неправильных параметров уже на ранних этапах (например неправильной границы обработки) не дожидаясь окончания расчета.

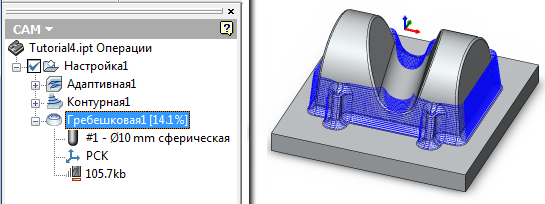

Просмотр частично созданной гребешковой траектории перемещения инструмента
Аналогичным образом можно моделировать расчет траектории перемещения инструмента с ленты, выбрав
вкладку CAM
панель "Траектория"
Моделировать
. Inventor HSM выдает предупреждение, если траектория перемещения инструмента является недопустимой, но если нажать кнопку Да для продолжения, она может быть в любом случае смоделирована.
Моделирование частично созданной гребешковой траектории перемещения инструмента
