Теперь можно выполнить постобработку всех траекторий перемещения инструментов, чтобы код УП можно было использовать на станке.
- Щелкните правой кнопкой мыши пункт Настройка1 в верхней части Обозревателя CAM.
- Выберите Постобработка (все) в контекстном меню, чтобы открыть диалоговое окно Постобработка.
- Как и в предыдущих учебных пособиях, выберите требуемую конфигурацию постпроцессора, имя/номер программы и расположение.
- По окончании выбора объектов нажмите кнопку

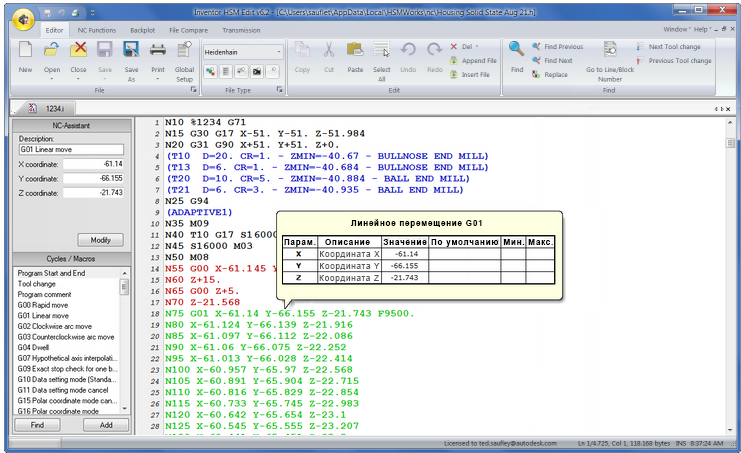

, чтобы сформировать программный файл ЧПУ. По умолчанию открывается Inventor HSM Edit, в котором можно просматривать и моделировать код программы, а затем передать его на устройство управления станком.
Поздравляем с окончанием изучения этого учебного пособия.
