Создание настройки (учебное пособие 2)

Обычно операция обработки начинается с создания параметра Настройка. С помощью параметра настройки определяется количество общих свойств для набора операций обработки, в том числе рабочая система координат (РСК), геометрия заготовки, приборы и поверхности для обработки. Если параметр "Настройка" не создан вручную перед добавлением первой операции, то настройка с параметрами по умолчанию создается автоматически. Это и произошло в учебном пособии 1, где работа началась с операции обточки без предварительного создания настройки.

В этом втором учебном пособии мы создадим настройку для определения начала РСК и для выбора модели.

1. Выберите вкладку CAM панель "Работа" Настройка для отображения диалогового окна Настройка.
2. Можно также щелкнуть правой кнопкой мыши пункт Tutorial2.ipt Operation(s) в верхней части Обозревателя CAM и выбрать в контекстном меню пункт Новая настройка....

Появится диалоговое окно для операций Настройка с активной вкладкой Настройка.

Задание начала координат для рабочей системы координат (РСК)

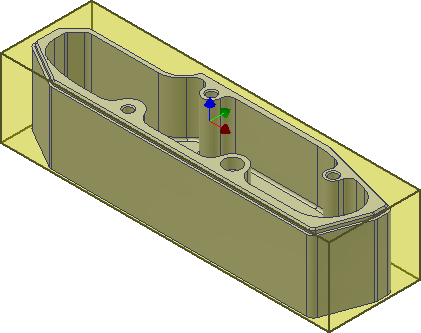

В графическом окне вокруг ограничивающей рамки детали автоматически создается материал заготовки. Ориентация модели отображается в РСК в центральной верхней части детали. Ориентация осей XYZ правильная, но нужно изменить начало РСК.

1. Выберите в группе Рабочая система координат (РСК) параметр Точка короба заготовки в раскрывающемся меню Начало координат.
2. Нажмите кнопку Точка заготовки и выберите точку (из черных точек) в левом нижнем углу на верхней грани заготовки.

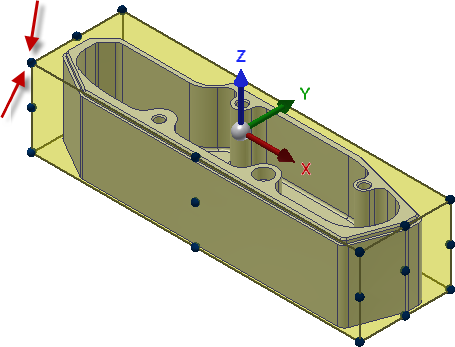

   Выбор точки заготовки

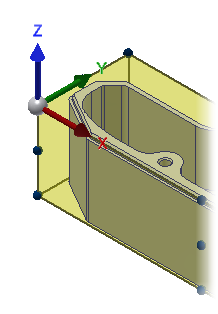

РСК теперь переориентирована в левый нижний угол верхней грани заготовки

Определение поверхностей модели

Как и в заготовке, в определении поверхностей обработки нет крайней необходимости. Но в данном случае мы выполним определение в качестве упражнения для создания более сложных настроек.

1. В группе Модель щелкните кнопку Модель.
2. Щелкните модель в пределах заготовки, чтобы выбрать деталь в качестве поверхностей обработки.

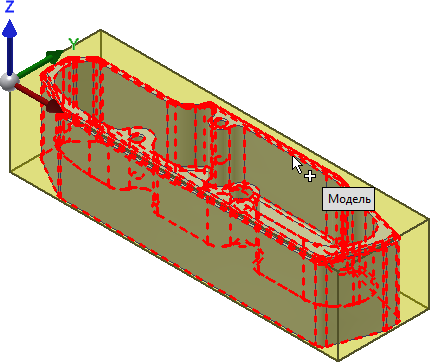

Выбор модели в пределах ограничивающей рамки

3. И наконец, для выхода из процедуры настройки щелкните кнопку в нижней части диалогового окна Настройка или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

Далее см. раздел Обработка контура детали.
