Чрезмерная толщина карандаша

Параметр Чрезмерная толщина позволяет обнаружить карандашные проходы для указанного инструмента путем вычисления проходов при помощи утолщенного инструмента и последующего проецирования указанного инструмента между точками по двум касательным инструмента большего размера на поверхности. Таким образом можно найти траектории вдоль углового сопряжения, где радиус сопряжения немного больше, чем радиус инструмента.

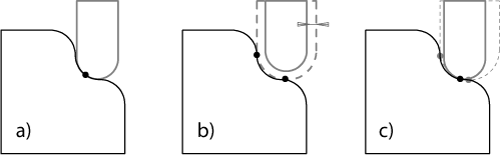

а) Идеальное положение инструмента небольшого размера на сопряжении большего размера имеет только одну контактную точку и не обнаруживается

b) С помощью параметра "Чрезмерная толщина" инструмент большего размера используется для расчета и выдает две контактные точки

с) Итоговое положение инструмента определяется посредством проецирования инструмента на поверхность в точке посередине между инструментом малого размера и инструментом с чрезмерной толщиной

Пример. Если имеется сопряжение с радиусом 5 мм, которое требуется обработать с помощью инструмента с угловым радиусом 4,5 мм (например сферической фрезой диаметром 9 мм) можно задать для параметра "Чрезмерная толщина" значение 0,5 мм. Производится расчет траекторий перемещения инструмента, как если бы использовалась шаровая фреза диаметром 10 мм, но траектория перемещения инструмента регулируется для обработки с помощью инструмента диаметром 9 мм.

Важное замечание: Использование параметра "Чрезмерная толщина" приводит к ошибке смещения, что видно по разнице между идеальным положением на рис. а) и фактически рассчитанным положением на рис. с). Эта ошибка пропорциональна размеру чрезмерной толщины. По этой причине обычно для параметра чрезмерной толщины требуется сохранить наименьшее возможное значение.
