Работа с геометрией сети

Можно импортировать и экспортировать геометрию сети, добавлять рабочие элементы, накладывать на геометрию сети зависимости, выполнять измерения, создавать поверхности и т. д.

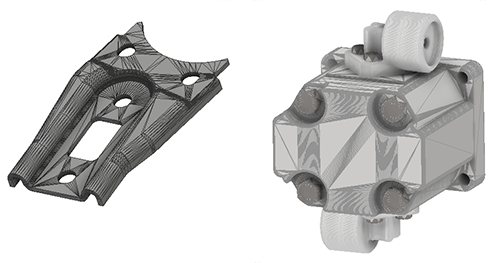

Геометрия сети — это своего рода универсальное средство обмена данными для 3D-моделей. Хотя данные сети можно сохранять и в формате той САПР, в которой они создаются, обмен такими данными зачастую выполняется с использованием нейтральных форматов (например, STL или OBJ).

Используйте данные сети в качестве ссылочной геометрии в сборках, чтобы задать пространственные ориентиры для проектирования компонентов и тем самым устранить последующее изменение стоимости.

Поскольку данные сети состоят из треугольников, разрешение экспортированных данных влияет на отображение и интерпретацию данных аннотаций чертежа. Геометрия сети отображается с различными вариантами точности в зависимости от разрешения данных и документов Inventor, в которых она используется.

Работа с геометрией сети осуществляется по большей части так же, как и с геометрией тела или поверхности. Например, можно:

• Взаимодействие и совместная работа
  • Импортировать геометрию в формате OBJ или STL в модель детали или сборки
  • Экспортировать геометрию (твердого тела, поверхности или сети) в формат OBJ, STL или DWF
• Моделирование деталей и сборок
  • Создавать грани на основе выбранных фасетных граней сети
  • Добавлять рабочие элементы, связанные с геометрией сети
  • Создавать 2D-эскизы на плоских гранях сети
  • Проецировать ребра и вершины сети на 2D-эскизы
  • Использовать сечения
  • Применять команды "Измерить расстояние" и "Измерить угол" к геометрии сети
  • Назначать представления для объектов-сетей
  • Определять и применять видовые представления
  • Применять команды "Сборка", "Соединение" и "Зависимость" для создания связей при работе с геометрией сети
• Схемы
  • Работать с объектами-сетями так же, как с телами, и создавать для них смещения, как и для других объектов
  • Использовать точки и ребра объектов-сетей для определения направления смещения

Навигация по видам

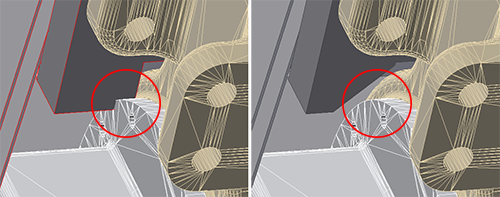

При навигации по виду с помощью команд "Орбита", "Панорамирование" и "Зумирование" рекомендуется задать отображение модели в визуальном стиле "Тонированный". Сетевые модели состоят из большого числа граней, ребер и вершин, которые могут повлиять на производительность графики для некоторых задач, связанных с отображением.

Пример использования сетей и вписания грани сети для чертежей

Сценарий: дана сборка с ссылочной геометрией сети низкого разрешения. На чертеже сборки необходимо измерить расстояние между центром отверстия ссылочной геометрии сети и элементом выбранного твердотельного компонента.

Сети с низким разрешением не могут быть аннотированы с осевой линией отверстия, так как разбиение на треугольники получается слишком грубым. Как это можно использовать в чертежах?

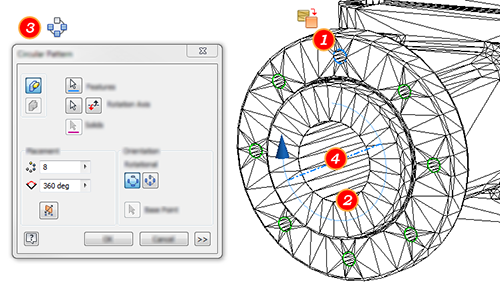

1. В модели сети с помощью инструмента «Вписать грань сети» создайте поверхности для одного монтажного отверстия в массиве, для которого требуются ссылки с размерами.
2. С помощью команды «Вписать грань сети» создайте отверстие в отливке, ось которого будет использоваться для массива.
3. Запустите команду «Радиальный массив» и выберите грань монтажного отверстия, созданного на шаге 1.
4. Нажмите «Ось вращения» и выберите «Поверхность отверстия в отливке».
5. Нажмите "OK".
6. Используйте инструменты черчения для определения расстояний между сетью с объектами граничного представления и деталью твердотельной модели.
