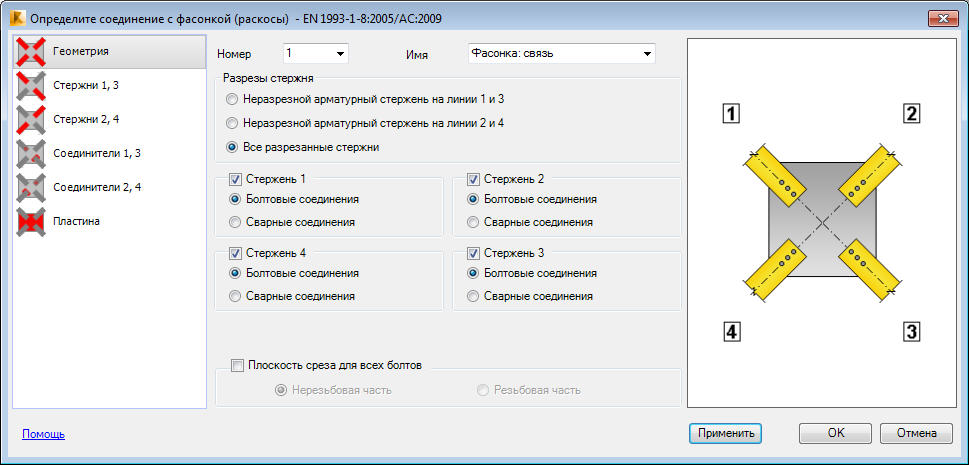

На вкладке "Геометрия" задаются основные параметры фасонки: Определите следующие параметры:
способ размещения стержней на фасонке;
- неразрезной арматурный стержень на линиях 1 и 3;
- неразрезной арматурный стержень на линиях 2 и 4;
- все разрезные стержни (все стержни будут разрезаны по фасонке);
стержни, включенные в соединение;
способ соединения отдельных арматурных стержней с фасонкой (болтовое или сварное соединение).
Плоскость среза для всех болтов:
- нерезьбовая часть;
- резьбовая часть.
