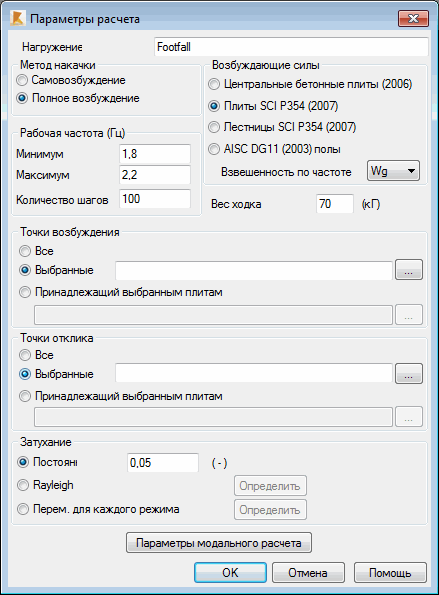

Диалоговое окно Параметры расчета предназначено для задания параметров расчета динамического возбуждения, вызываемого при хождении людей, для варианта нагружения, определенного в конструкции.
Чтобы открыть это диалоговое окно, выполните следующие действия:
- необходимо нажать на кнопку Новый в диалоговом окне Тип расчета;
- необходимо выбрать опцию Нагрузка от шагов и нажать на OK в диалоговом окне Описание нового нагружения.
В этом в диалоговом окне можно указать следующие параметры.
- Метод возбуждения
«Самовозбуждение»: анализирует отклик в том узле, к которому приложена сила.
«Полное возбуждение» анализирует отклик в любом узле на воздействие силы, приложенной в другом узле. В этом случае возбуждающая сила применяется независимо для каждого из узлов, при этом между ними отсутствует взаимодействие.
- Возбуждающие силы
Плиты Concrete Centre (2006) согласно A Design Guide for Footfall Induced Vibration of Structures, M.R. Willford, P.Young, The Concrete Center 2006; частота возбуждающих сил: 1,0-2,8 Гц.
Плиты SCI P354 (2007) согласно SCI P354: Design of Floors for Vibration: A New Approach, The Steel Construction Institute (2007 Edition); частота возбуждающих сил: 1,8-2,2 Гц.
Лестницы SCI P354 (2007) согласно SCI P354: Design of Floors for Vibration: A New Approach, The Steel Construction Institute (2007 Edition); частоты возбуждающих сил: 1,2-4,5 Гц.
Перекрытия AISC DG11 (2003) согласно Steel Design Guide Series 11, Floor Vibrations Due to Human Activity, AISC 2003; частота возбуждающих сил: 1,6-2,2 Гц.
«Взвешенность по частоте» (Wg или Wb) используется для расчета взвешенных значений ускорения для возбуждающих сил согласно SCI P354.
- Вес ходящего человека
- «Частота хождения» (минимальная и максимальная): частотный интервал, на основе которого выполняется расчет.
- «Количество шагов»: параметр, имеющий значение только при (гармоническом) расчете резонансного отклика; меньшее количество шагов уменьшает вероятность резонанса.
- «Вес ходящего человека»: параметр, имеющий значение только при (гармоническом) расчете резонансного отклика; для расчета переходных процессов возбуждающая сила равна импульсу от силы 746 N.
- «Точки возбуждения»: позволяет выполнять расчет с возбуждением, приложенным только к выбранным узлам (набору узлов или объектов).
- «Точки отклика»: позволяет ограничить расчет и рассчитать результаты только для выбранных узлов.
- «Затухание» («постоянное», «Рэлея» и «различное для каждой формы»): вычисляется при расчете, основанном на параметрах собственных значений и значения демпфирования в материале. При выборе затуханий Рэлея и различного для каждой формы становится доступной кнопка «Определить», с помощью которой можно открыть дополнительное диалоговое окно.
Чтобы определить параметры предельной частоты и направлений активных масс, в нижней части диалогового окна нажмите кнопку «Параметры модального расчета».
