3D балки можно размещать, используя 3D линии, кривые и кромки из геометрии, импортированной из файлов САПР.
Эта возможность позволяет инженеру моделировать сложный каркас по размерам на основе данных 3D архитектурного чертежа. Тем самым можно избежать необходимости воссоздания проектных конструкций в Revit с самого начала.
Размещение балок с использованием импортированных чертежей
- Выполните импорт модели в формате САПР. См. раздел Импорт и связывание файлов САПР.
- Откройте 3D вид, на котором требуется разместить балки.
Совет: Измените значение параметра
"Визуальный стиль" на каркас для отображения всех линий модели.
- Перейдите на вкладку "Конструкция"
панель "Конструкция"
("Балка").
- В списке "Выбор типа" выберите тип балки.
- На палитре свойств измените параметры балки.
- Выберите вкладку "Изменить | Размещение балки"
панель "Рисование"
("Выбрать линии").
- На панели параметров выполните следующие настройки.
- Выберите подходящую плоскость для размещения балок. От этого уровня вычисляются смещения конечных точек в направлении оси z.
- Установите флажок "Использование в конструкции".
- Активизируйте режим "3D привязка".

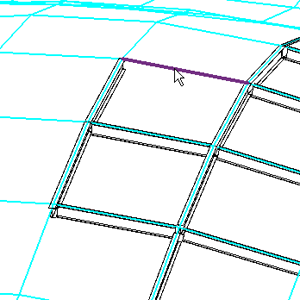

- Наведите курсор на импортированный чертеж. При размещении курсора над ссылками на допустимые 3D линии, кривые и кромки выполняется их выделение.

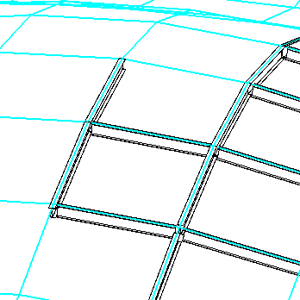

- Щелкните на допустимых линиях, кривых и кромках для размещения балок.

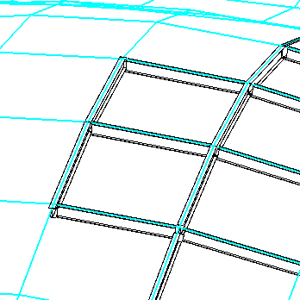

Балки с общими конечными точками соединяются друг с другом. На них распространяются принципы формирования соединений и разрывов между элементами. См. раздел Манипуляция геометрией и сокращение элементов каркаса.
После размещения 3D балки становятся независимыми от импортированного чертежа. Можно выполнить разрыв связи для чертежа или удалить его из проекта Revit. Это не повлияет на ориентацию размещенных балок.
