Изменение диаметра опорного стержня для подвески

Изменить диаметр опорного стержня для подвески можно с помощью элемента управления, доступного в раскрывающемся списке активного окна.

Прим.: Эта функция доступна только для студентов и подписчиков Autodesk.

Изменение диаметра опорного стержня (несущего элемента) может потребоваться при увеличении нагрузки на несущий элемент.

Например, это может понадобиться при растягивании несущего элемента на несколько воздуховодов или при необходимости добавить на несущий элемент дополнительные объекты, например трапецию, которая используется для размещения трубопроводов под несущим элементом.

Если опорный стержень для подвески представлен в дополнительном комплекте (например, «Комплект стержней для несущего элемента 1/2"») то в Revit можно выбрать новый диаметр опорного стержня, щелкнув его и выбрав в раскрывающемся списке новый дополнительный набор (новый размер стержня).

Если дополнительные комплекты используются для определения вспомогательных стержней многих различных размеров, любые оценочные данные (закупки, затраты и др.), связанные с опорными стержнями, обновляются автоматически при изменении диаметра опорного стержня. И наоборот, если дополнительный комплект опорного стержня не используется для указания размеров опорного стержня для подвески в модели, то любые оценочные данные, связанные с опорой, не обновляются при изменении диаметра опорного стержня.

Чтобы изменить диаметр опорного стержня для подвески при наличии допустимых дополнительных комплектов опорного стержня, указанных в данной конфигурации, выполните следующие действия:

1. В модели Revit выберите опорный стержень несущего элемента, который требуется изменить.

   Дополнительные сведения об элементах управления, которые отображаются при выборе подвески, приведены в разделе Изменение положения подвески.

2. Щелкните раскрывающийся список с элементами управления для опорного стержня несущего элемента.

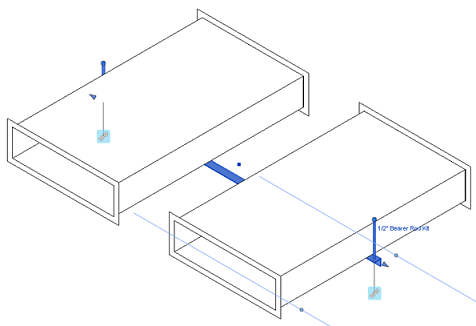

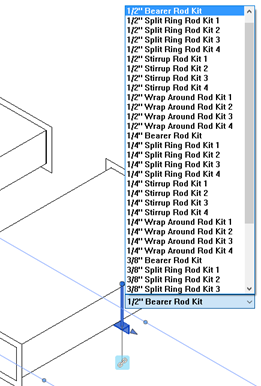

   В приведенном выше примере элемент управления для вертикального опорного стержня несущего элемента имеет имя «Комплект стержней для несущего элемента 1/2"». При нажатии на этот элемент управления отображается раскрывающийся список, как показано на рисунке ниже.



   Список комплектов опорных стержней, отображаемый в этом раскрывающемся списке, определяется базой данных «Дополнительные комплекты» для текущей конфигурации. На приведенном выше примере показаны различные дополнительные комплекты опорных стержней, созданные с использованием продуктов Autodesk Fabrication и сохраненные в конфигурации.

3. Выберите в раскрывающемся списке дополнительный комплект для опорного стержня нужного диаметра.

Дополнительная информация о создании дополнительных комплектов для опорных стержней несущего элемента приведена в разделе «Дополнительные комплекты» Справки по Autodesk Fabrication.
