Изменение размера соединенных элементов из базы данных производителя

Размер соединенных элементов из базы данных производителя можно изменить с помощью палитры свойств или инструмента «Редактирование элемента».

Эту функцию можно использовать для изменения размера соединенных элементов из базы данных производителя, у которых нет второстепенного конца — например, врезок, конусов и переходов от квадратного сечения к круглому.

Прим.: Эта функция доступна только для студентов и подписчиков Autodesk.

Видеоролик: «Изменение размера соединенных элементов из базы данных производителя»

При изменении размеров соединенных элементов из базы данных производителя положение выбранных деталей или присоединенных к ним элементов не изменяется. Например, положения фитингов на выбранном участке сохраняются, поэтому положение прямых между ними не изменяется, несмотря на то что один или несколько элементов были изменены.

Чтобы изменить размер соединенных элементов из базы данных производителя, выполните следующие действия:

1. Выберите присоединенные элементы базы данных производителя, размер которых требуется изменить.

   При выборе соединенных элементов для изменения размера убедитесь в том, что выбраны соединенные элементы, для которых используется одна и та же спецификация и шаблон службы.

2. На палитре свойств введите новое значение размера в одном из следующих полей:

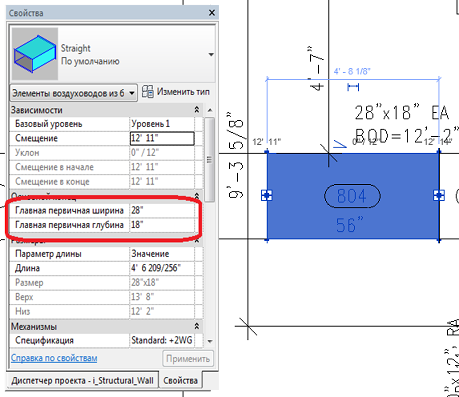

   • Поля, относящиеся к основному концу: «Главная первичная ширина», «Главная первичная высота» или «Главный первичный диаметр»

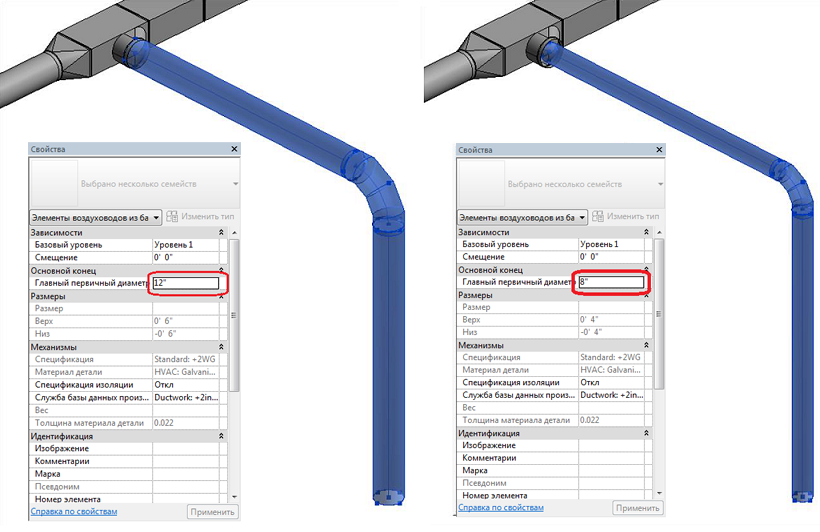

     На примере ниже показан участок воздуховодов круглого сечения. На палитре свойств значение поля «Главный первичный диаметр» изменено с 12" на 8".



   • «Запись продукта»: для элементов из базы данных производителя, таких как детали трубопровода, выберите новый размер из определения «Запись продукта» на палитре свойств.
3. Если отображается диалоговое окно с уведомлением о том, что элемент будет отсоединен, нажмите кнопку «Отсоединить».

   Размер выбранных элементов будет изменен.

4. Может возникнуть необходимость повторного соединения отсоединенных элементов на участке.

   Например, на участке воздуховода с прямыми прямоугольного сечения, для которых имеется несколько врезок, соединенных с нескольких сторон участка, при изменении размеров участка прямых их положение сохраняется, так же как и соединения врезок. При этом любые переходы, например конусы, расположенные по краям участка, будут отсоединены, и потребуется присоединить их заново.

   Использовать имеющиеся инструменты для повторного присоединения отсоединенных деталей. Например, для повторного присоединения отсоединенных элементов из базы данных производителя можно воспользоваться инструментом «Трасса и заливка».
