Поворот северного положения для проекта

Поворот всей модели на видах в плане с изменением его ориентации на «Условный север» (наверху области рисования).

Для поворота вида на «Истинный север» используется инструмент «Повернуть истинный север».

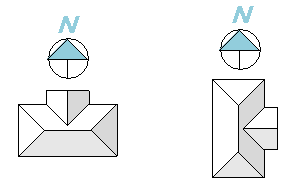

Следующий пример демонстрирует модель до и после использования инструмента «Повернуть условный север».

С помощью инструмента «Повернуть условный север» выполняются следующие действия:

• Влияние на элементы модели и характерные только для видов элементы узлов, включая текстовые примечания, линии детализации, цветовые области, пометочные облака и многое другое.
• Сохранение относительного положения связей.
• Поворот деколей, применяемых к поверхностям.
• Влияние на виды в плане, для свойства «Ориентация» которых выбрано значение «Условный север». Влияние на чертежные виды, фрагменты видов в плане и другие типы видов отсутствует.

Прим.: Если для модели активирована совместная работа, перед поворотом модели убедитесь в том, что все изменения проверены и в настоящее время модель не используется. После поворота условного севера выполните синхронизацию с моделью из хранилища, и расскажите пользователям, как создать новые локальные копии.

Поворот относительно условного севера

1. Откройте вид в плане и на палитре свойств убедитесь в том, что для свойства «Ориентация» задано значение «Условный север».

   При повороте этого вида относительно условного севера это изменение влияет также на другие виды в плане, для параметра «Ориентация» которых выбрано значение «Условный север».

2. Если требуется повернуть проект под углом, отличным от 90 или 180 градусов, добавьте опорную плоскость для требуемого угла поворота, если это необходимо.

   См. раздел Добавление опорной плоскости.

3. Перейдите на вкладку «Управление»панель «Местоположение проекта»раскрывающийся список «Положение» «Повернуть условный север».
4. В диалоговом окне «Поворот проекта» выполните следующие действия.
   • Сохранение текстового примечания в процессе поворота ориентации:
     • Выберите этот параметр, если требуется сохранить текущую ориентацию текста на виде.

     • Снимите флажок, если требуется, чтобы текстовые примечания вращались вместе с моделью.

   • Выберите требуемый угол поворота, или выберите Выровнять выбранную линию или плоскость.
5. Если выбран параметр Выровнять выбранную линию или плоскость, выберите на виде опорную плоскость или имеющуюся линию, которая будет использоваться для поворота.

Отображается сообщение о выполненном повороте модели. Проверьте результаты на всех видах.

В сообщении также отображаются ошибки (при наличии). Ошибки можно экспортировать для их просмотра и исправления.
