На этом этапе мы используем компонент Центра решений "Критические значения" для сравнения выходного расхода из двух проектов.

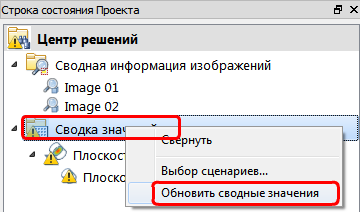

В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.
Прим.: Просмотр данных сводки плоскости на вкладке "Плоскости" Центра решений.

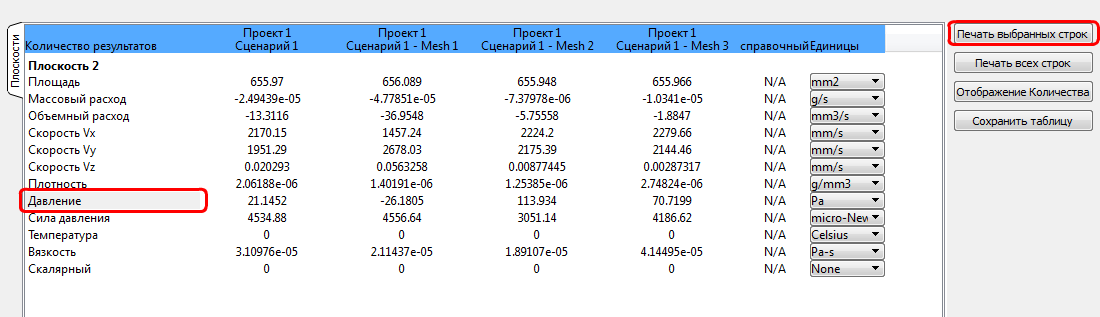

Для построения давления из четырех сеток, щелкните на Давлениеи нажмите кнопку Построить выбранные строки:

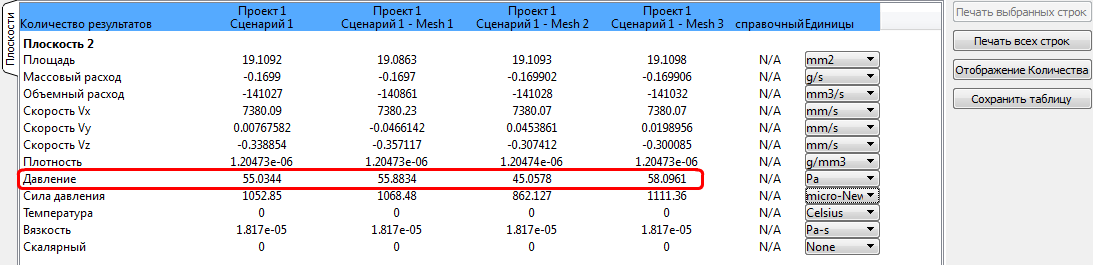

Прим.: Обратите внимание, как перепад давления неуклонно снижается с каждым уточнением сетки. Разница между шагом 3 и заключительной сеткой намного меньше,чем между шагами 1 и 2. Это явно указывает на то, что перепад давления меняется с каждым уточнением сетки, что приводит к решению независимой сетки.
