Используйте эту последовательность действий для работы с моделью ACIS или Parasolid.
Шаг 1. Запустите Autodesk® CFD и выберите команду «Создать».
Запустите Autodesk® CFD с рабочего стола или из меню Windows® «Пуск».

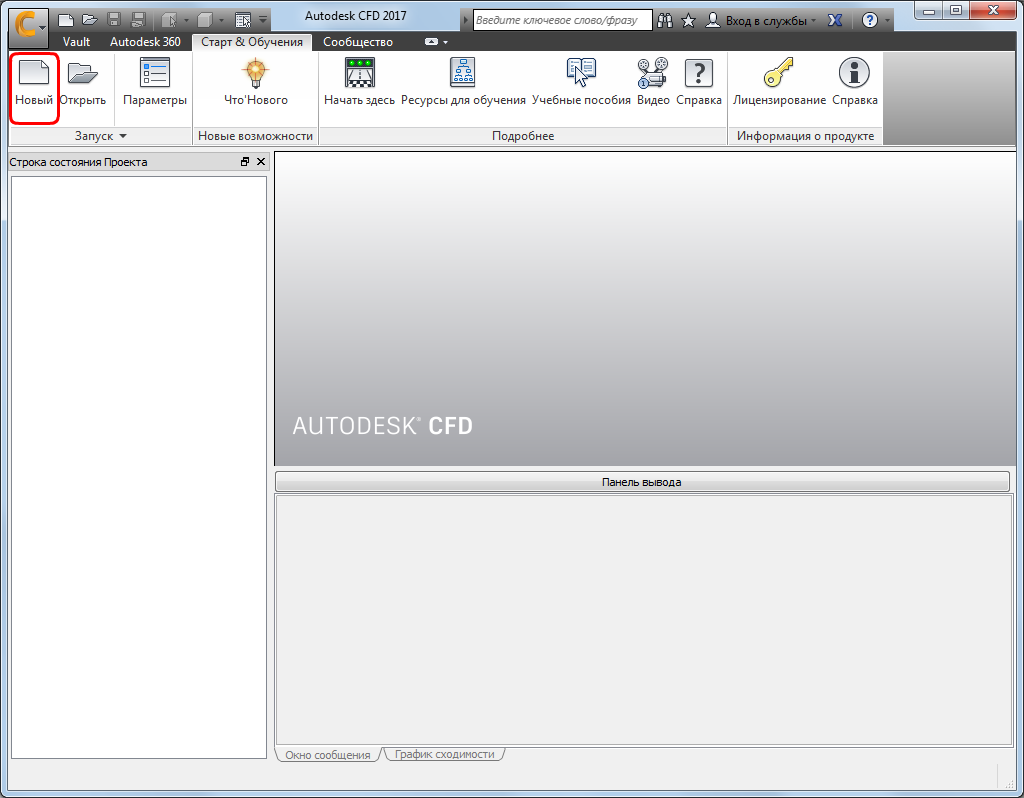

Выберите Создать на вкладке Начало работы и обучение.
Шаг 2. Выберите файл модели.
В диалоговом окне Новый проект нажмите Обзор.
В диалоговом окне Диспетчера файлов перейдите в папку Пользователи\Общие\Общие документы\Autodesk\CFD 2017\Tutorials\<тип файла>\axial-check-valve.
Примечание
- <тип файла> означает ACIS или Parasolid.
Нажмите Открыть.
Шаг 3. Создайте проект.
- Укажите имя для нового проекта. Оно может быть любым.
- Кнопка Создать должна быть активна. Нажмите ее.
Запустится Autodesk® CFD, и будет создан проект для учебного пособия.
Прим.: Если появится диалоговое окно «Инструменты геометрии», закройте его перед переходом к следующему шагу.
