Используйте эту последовательность действий для запуска из Autodesk® Inventor, SolidWorks, PTC® Creo или UGNX.
Шаг 1. Запустите САПР и откройте модель.
Откройте сборку Manifold из следующей папки:
Пользователи\Общие\Общие документы\Autodesk\CFD 2017\Tutorials\<САПР>\manifold
Примечание
- <САПР> означает Inventor, SolidWorks, PTC Creo или UGNX.
Шаг 2. Запустите модель.

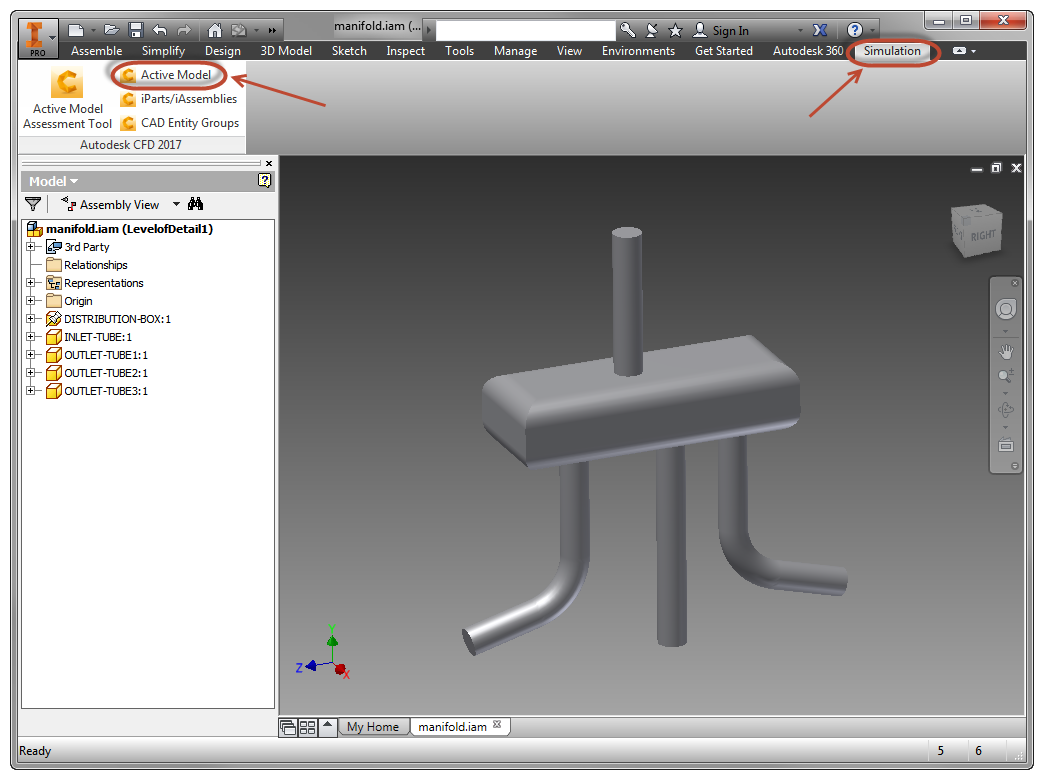

Щелкните команду, чтобы запустить активную модель.
Например, если запуск выполняется из Autodesk® Inventor, выберите Моделирование, а затем Активная модель.
Шаг 3. Создайте проект.
Появится диалоговое окно Менеджер проекта. Для работы с учебным пособием оставьте в полях Имя исследования, Имя проекта, Имя сценария и Путь к исследованию значения по умолчанию.
Нажмите Запуск.
Запустится Autodesk® CFD, и будет создан проект для учебного пособия.
Прим.: Если появится диалоговое окно «Инструменты геометрии», закройте его перед переходом к следующему шагу.
