Нажмите вкладку Результаты.
На этом этапе мы захвим сводное изображения, на котором показана сетка из последнего цикла адаптации. На более позднем шаге мы используем это изображение в Центре просмотра проекта, чтобы сравнить сетки из всех сценариев. Это дает нам хорошее представление о том, насколько Адаптация сетки изменила сетку.

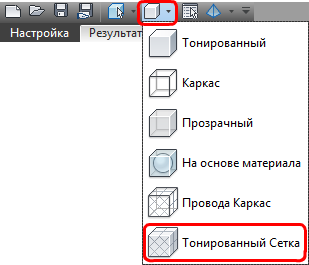

Чтобы отобразить сетку, нажмите Тонирование сетки КЭ на панели Быстрого доступа:

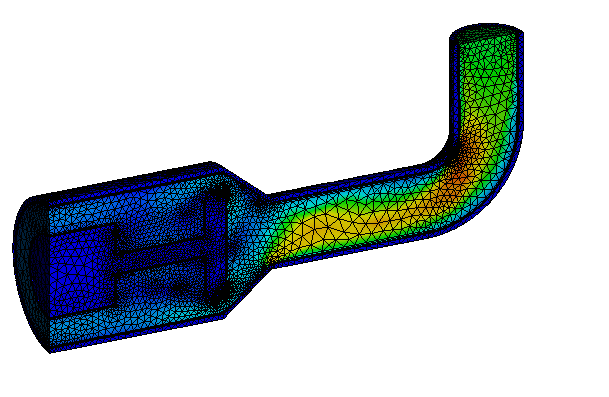

Прим.: Сетка должна выглядеть следующим образом:
Чтобы сохранить сводное изображение текущего вида, щелкните Сводное изображение на вкладке Результаты.
