使用辅助对象控制方向变化

在不平坦的表面上反弹球会导致方向发生变化。在本课，您要使用点辅助对象来控制这些变化，从而使动画易于编辑。

打开场景：

• 依次单击“文件”菜单 > “打开”，导航到 \scenes\animation\auto_key 文件夹，然后打开 bouncing_chaos_start.max 。
  注： 如果对话框询问您是否要使用场景的 Gamma 和 LUT 设置，请接受场景 Gamma 设置，然后单击“确定”。如果对话框询问是否要使用场景的单位，请接受场景单位，然后单击“确定”。

  场景是上一课中的反弹高尔夫球。平面具有纹理，这代表带砖缝的砖地。不平坦的表面（如沥青、带有砖缝的砖地等）可使反弹偏离预定方向。



  您可以保持反弹，但移除前进运动，并且用 X 和 Y 方向的变化替代它。

移除 X 和 Y 方向的运动：

1. 选择球，右键单击它，然后从四元菜单中选择“曲线编辑器”。
   提示： 如果“曲线编辑器”打开后轨迹和曲线不显示，请在左侧的控制器窗口中平移，直到看到它们，然后单击以高光显示位置轨迹。
2. 高亮显示“X 位置”轨迹。在曲线窗口中拖动以选择所有关键点，然后按 键。

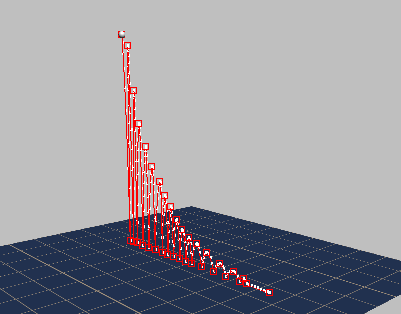

   现在，球在原地反弹，不会前进。


3. 高亮显示“Y 位置”轨迹，并删除它的所有关键点。
4. 关闭“曲线编辑器”。

现在，您需要为球添加更多“混乱”运动：当它碰撞到砖面时，它应继续保持原有方向，但当它碰撞到砖缝时，它应改变方向。

您可以使用球本身为此侧向运动设置动画，但最好使用辅助对象：使用此方法，辅助对象动画独立于球及其反弹轨迹，因此，如果您以后需要更改侧向运动，不会影响到反弹。

创建点辅助对象来控制球：

1. 在 “创建”面板上，激活 （辅助对象），然后在“对象类型”卷展栏上，单击以激活“点”。

   注： 许多动画师使用“虚拟对象”辅助对象而不是“点”。使用点辅助对象的优点在于您可以调整其大小而不必缩放它。缩放层次结构中的辅助对象会影响其子对象：您通常想要避免此效果。
2. 单击 （最大化视口切换）以显示全部四个视口。
3. 如果您不在帧 0 处，请单击 （转至开头）。
4. 在“顶”视口中，在高尔夫球旁边单击以创建点辅助对象。
5. 在点辅助对象的“参数”卷展栏中，单击“外框”以将其启用，然后将外框的大小更改为 40。

6. 在主工具栏上，单击 （对齐），然后单击球。
7. 在“对齐当前选择”对话框 “对齐位置 (屏幕)”组中，启用“X 位置”、“Y 位置”和“Z 位置”。然后，针对“当前对象”（点辅助对象）和“目标对象”（高尔夫球）选中“居中”。
8. 单击“确定”以关闭“对齐”对话框。

将球链接到点辅助对象：

1. 在“顶”视口中， 进行放大以获取球和辅助对象的更佳视图。
2. 在主工具栏上，启用 （选择并链接）。
3. 单击球，接着将其拖至点辅助对象的外框，然后松开鼠标。


   现在，球是点辅助对象的子对象：当您移动该点时，球将随着移动。

4. 移动点辅助对象。

   球及其轨迹将追随点。

5. 撤消点辅助对象移动。

设置方向变化动画：

若要使球不规律地移动，需要在球每次碰击地面时使它发生侧向运动（通过点辅助对象）。如果球撞击砖地，它会继续前进。如果球撞击砖缝，则它会改变方向。

最轻松的方法是在“顶”视口中移动点，同时在“透视”视口中观看效果。

1. 在“顶”视口中，单击 （最大化显示）以便可以再次查看整个地面。
2. 启用 。
3. 将时间滑块拖动至第 10 帧。这是球落地时的第一帧。
4. 在“顶”视口中，沿 X 轴移动点，并前进大约一块砖。球应该落于砖上。
   提示： 启用 （选择锁定切换）以避免取消选择点辅助对象。该按钮位于 3ds Max 窗口底部附近的状态栏上。键盘快捷键是空格键。
5. 将时间滑块拖动至帧 37 处。再次沿 X 轴移动点，大约前进一块半砖。此时，球应该落于砖缝上。

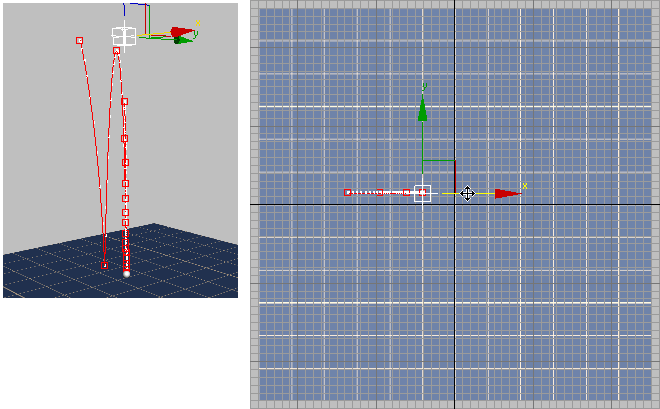

   在帧 37 处，球落于砖缝上。

6. 将时间滑块拖动至帧 59 处。在此帧处，再次沿 X 和 Y 向右移动球并使其再次移至砖缝上。

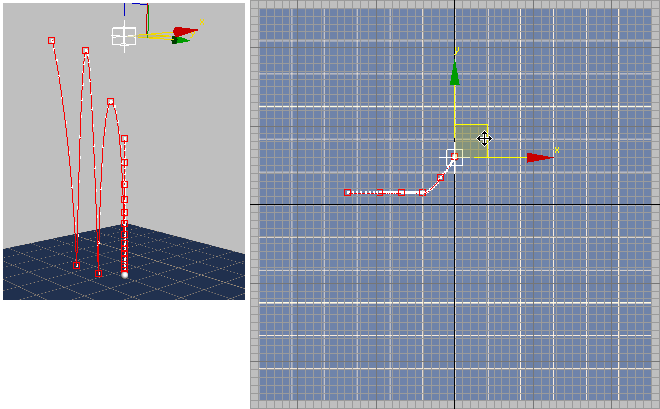

   在帧 59 处，球已向右转，只是为了再次落于砖缝上。

7. 在帧 81 处，再次更改球的方向，以便它向左移动。
8. 到目前为止，您应该已经有了一般了解。将时间滑块从一个地面接触帧移至下一个地面接触帧。帧 81 之后的帧分别为：101、117、134、147、160、173、183、193、202、219、226 和 230。

   在球落于砖上时使它按相同方向进行侧向移动，并在它落到砖缝上时更改侧向方向。

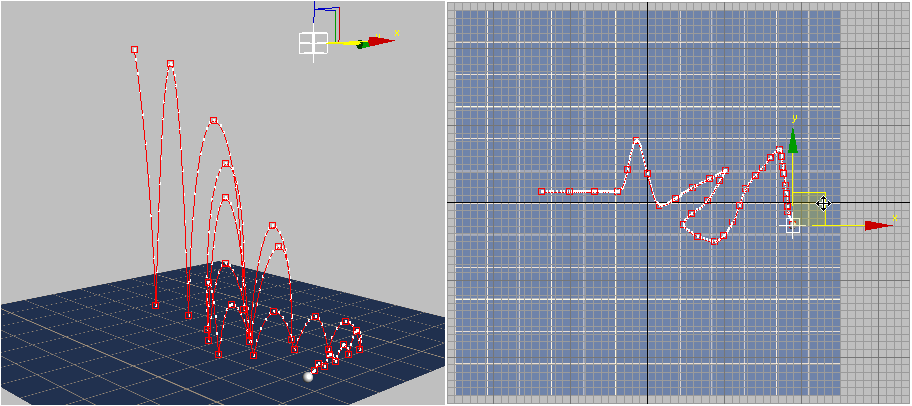

   下面是在为辅助对象设置动画之后完整的场景看上去的样子：


9. 禁用 。

保存工作：

• 将整个场景另存为 my_chaotic_bounce.max。

  若要查看无规则反弹的完整版本，可以 打开场景 bouncing_chaos_completed.max 。

  若要查看此动画的渲染版本，请播放此影片：

小结

此教程介绍了使用自动关键点设置动画的一些基本技巧：

• 您可以使用自动关键点设计动画。
• 可以使用重影和/或轨迹显示帮助使动画可视化。
• 您可以使用“曲线编辑器”优化初始动画；例如，通过更改切线并进而更改关键点的速度，或者通过删除不需要的关键点。

  使用“曲线编辑器”，还可以创建“超出范围”重复动画，并使用增强曲线调整幅度。

• 如果想要持续旋转，则 TCB 旋转控制器优于默认 Euler XYZ 旋转控制器。
• 辅助对象（如点）可用于将动画“分隔”为多条轨迹，如反弹与侧向运动。

此教程还介绍了动画的一些一般原则：

• 质量 通过使对象的表现就像它有重量一样（可能基于现实世界的观察），可大大提高动画的逼真度。
• 缓入，缓出 让运动缓慢开始，然后再缓慢结束，这样在许多情况下也可以提高逼真度。自动关键点默认创建缓入/缓出计时。在一些情况下，正如您所见，这并不是最佳解决方案。当球从硬表面反弹时，运动应该较快。
• 挤压和拉伸 对象在运动时会进行拉伸，在停止时会进行挤压。您可以放大此效果，无论是对于球还是角色，仍旧可以获取成功的动画。
