设置建筑纹理

与设置 Facade1 入口面的纹理的方式相同，您可以使用“展开 UVW”设置 Facade4 的入口面的纹理。由于这些面的排列方式不同，因此您可以使用其他“展开 UVW”技术。

设置课程：

1. 继续处理上一课中的场景，或者 打开 \modeling\facades\facade_modeling_05.max 。
2. 如果打开该文件，则 选择 façade，转到 “修改”面板，并确保堆栈的所有三个级别的 （显示最终结果）处于启用状态。

设置人行道纹理：

1. 选择 Facade4。
2. 确保视口显示“边面”(F4)。
3. 环绕（或使用“ViewCube”）、 缩放并 平移以清楚地看到建筑几何体。

4. 转至 “修改”面板。在修改器堆栈中，确保“UVW 贴图”为活动级别。
5. 从“修改器列表”中选择“展开 UVW”。

6. 在修改器堆栈中，单击“展开 UVW”项目旁边的 （加号图标）以展开“展开 UVW”子层级，然后单击“多边形”子对象层级以使其处于活动状态。

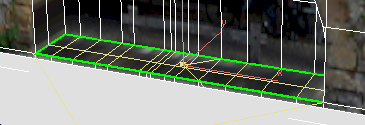

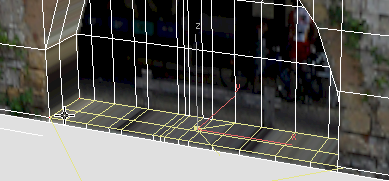

7. 单击并按住 Ctrl 键单击以选择门阶或人行道的上部面。

   提示： 可以按 F2 键切换选定面的明暗处理。启用面明暗处理可以更容易地看到选择。

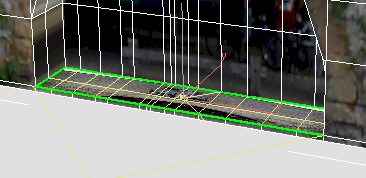

8. 在 “修改”面板 “投影”卷展栏上，单击以启用 （平面贴图），然后单击 （对齐到 Z）。


   现在，人行道已与 fac4.jpg 纹理正确对齐。


9. 再次单击 （平面贴图）以将其禁用。
10. 在 “修改”面板 “编辑 UV”卷展栏上，单击“打开 UV 编辑器”以打开“编辑 UVW”对话框。

11. 在“编辑 UVW”对话框中，从“背景图案”下拉列表中选择“贴图 #13 (fac4.jpg)”。（贴图编号可能有所不同。）

12. 在“编辑 UVW”对话框的下方工具栏中，单击以启用 （仅显示选定的多边形）。
13. 在“编辑 UVW”对话框主工具栏中，单击以激活 （自由形式模式）。

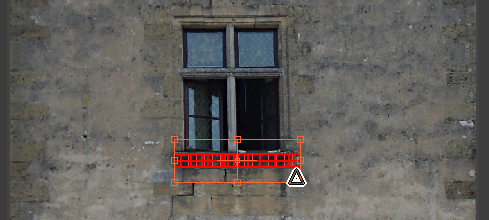

14. 使用控制柄移动并缩放人行道面使其位于较大窗口窗台的顶部。


    目标是将人行道贴图到黑色石块区域。

    提示： 移动“编辑 UVW”对话框以便还可以在视口中看到纹理显示。

15. 关闭“编辑 UVW”对话框。

设置建筑的墙部分的纹理：

1. 使用 ViewCube 环绕场景以便您可以看到拱门的所有内部面。

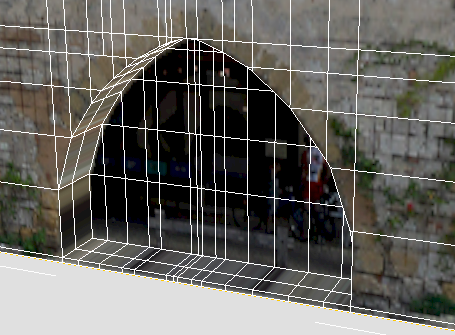

2. 单击并按住 Ctrl 键单击以沿拱门的内部选择外部面：这些面与石墙的宽度相对应。

   提示： 可以按 F2 键切换选定面的明暗处理。启用面明暗处理可以更容易地看到选择。
3. 按 Shift+Z 键返回拱门的前一个视图，从侧面和稍微向下的方向查看该视图。
4. 在 “修改”面板 “投影”卷展栏上，单击 （柱形贴图）以将其启用，然后单击 （对齐到 Y）。

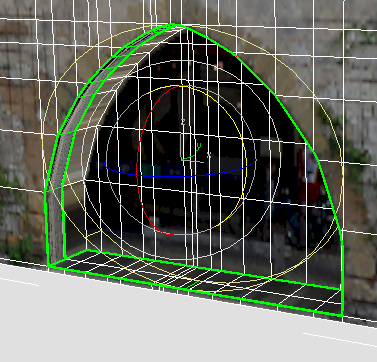

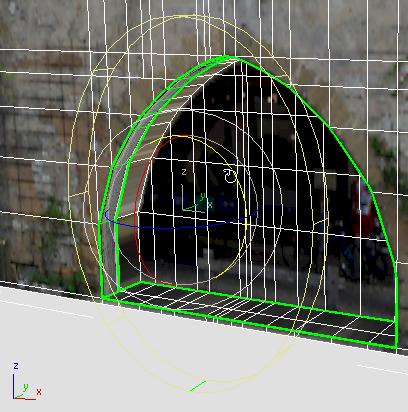

   3ds Max 将显示“UVW 展开”投影的柱形 Gizmo。

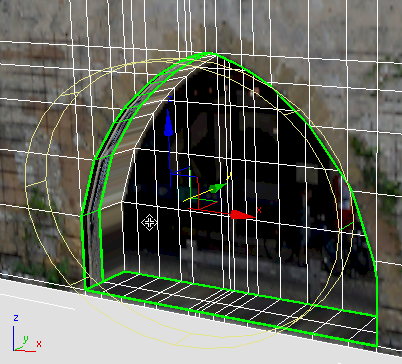

5. 将圆柱体 Gizmo 向前 移动一点，以便可以看到整个 Gizmo，且 Gizmo 未被墙隐藏。

   提示： 如插图所示，您可能想进行 环绕（或使用 ViewCube）以更倾斜地查看墙和圆柱体 Gizmo。

   圆柱体 Gizmo 具有一个显示为绿色的高度分段。这指示了柱形贴图的接缝将在的位置。绿色分段目前位于建筑右侧附近。

6. 激活 （选择并旋转）。

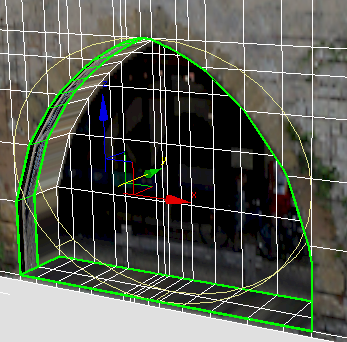

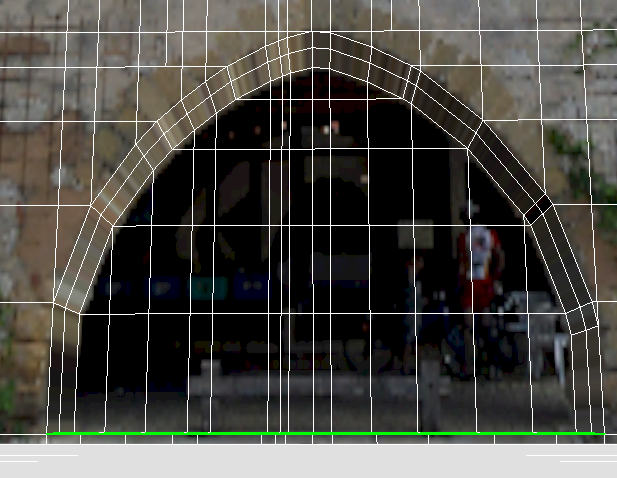

7. 沿 Y 轴 旋转圆柱体 Gizmo，直到接缝分段位于场景底部。


   由于建筑不是完整圆，因此将接缝放置在底部可确保 façade 几何体上没有接缝。

8. 在“投影”卷展栏中，单击“适配”。


   3ds Max 将使圆柱体 Gizmo 适配拱门几何体。


9. 再次单击 （柱形贴图）以将其禁用。
   重要： 与“平面贴图”按钮类似，“柱形贴图”按钮也进入一种模式：如果您忘记禁用该按钮，则以后将无法使用“编辑 UVW”对话框中的控件。

使用“编辑 UVW”对话框确定墙纹理位置：

1. 在 “修改”面板 “编辑 UV”卷展栏上，单击“打开 UV 编辑器”以显示“编辑 UVW”对话框。

2. 如果需要，请在“编辑 UVW”对话框中，从背景图案下拉列表中选择“贴图 #13 (fac4.jpg)”（贴图编号可能有所不同），并在下方工具栏中启用 （仅显示选定的多边形）。
3. 在“编辑 UVW”对话框主工具栏上，单击 （自由形式模式）将其激活。

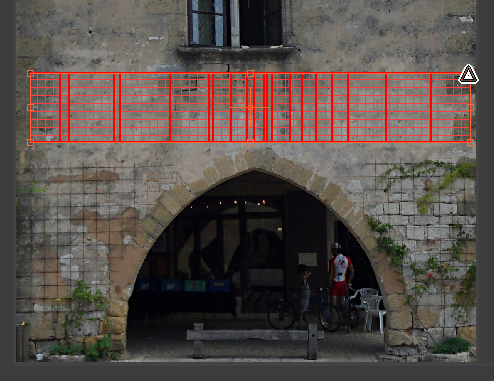

4. 使用控制柄缩放墙面，使其覆盖建筑上方的石条带。放置位置无关紧要，因为您很快就可以更改它。

5. 也可以在下方工具栏上，使用 （缩放到区域）以便清楚地看到拱门及其正上方的墙。
6. 在“编辑 UVW”对话框的主工具栏上，单击 （镜像选定的子对象）。
7. 在“编辑 UVW”对话框 下方的第一个工具栏（“子对象选择”工具栏）上，单击 （顶点）以使“顶点”子对象层级处于活动状态。

8. 在“编辑 UVW”对话框菜单栏上，选择“工具”“绘制顶点”。

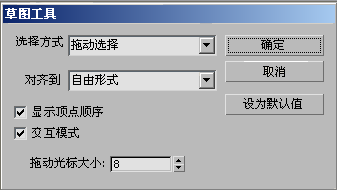

   3ds Max 将打开“草图工具”对话框。



   您要使用的“草图工具”选项为：为“对齐到”选择“自由形式”，并启用“交互模式”。

9. 确保“草图工具”设置正确，然后单击“确定”。

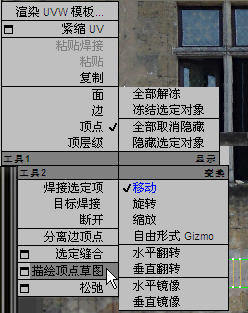

10. 右键单击“编辑 UVW”窗口，并从四元菜单中选择“绘制顶点”。


    将“草图工具”与“自由形式”图形一起使用后，工作时都会涉及到以下两个步骤：首先，拖动以选择要重新定位的顶点；其次，绘制徒手笔划以显示要在其中放置选定顶点的“编辑 UVW”。

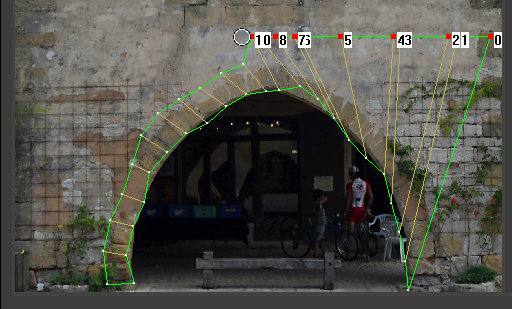

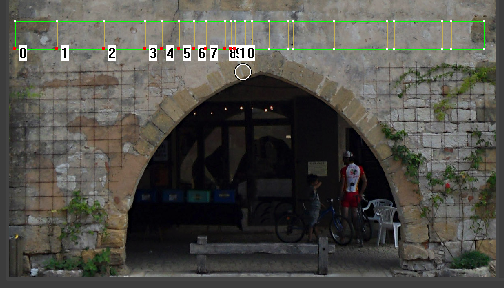

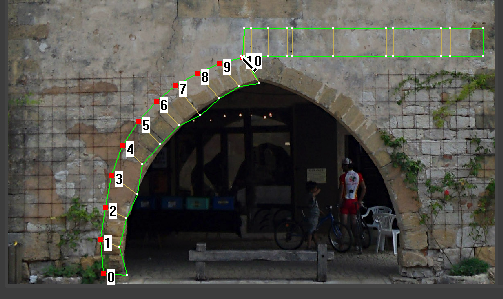

11. 在一个连续运动中，拖动以沿建筑面的左下边选择顶点：从下部边的中心开始将光标移动到左侧。

    注： 如果边的栅格与上一课中显示的栅格匹配，则建筑的每个边上将有 11 个顶点。3ds Max 从 0 到 10 对选定顶点编号。

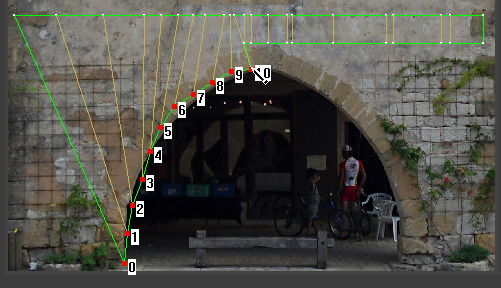

12. 使用铅笔光标，沿位图显示的建筑的左下边进行绘制。

    绘制时，3ds Max 将移动选定顶点以跟随线进行移动。



    您不必担心不是太精确：可以在以后调整所作工作。

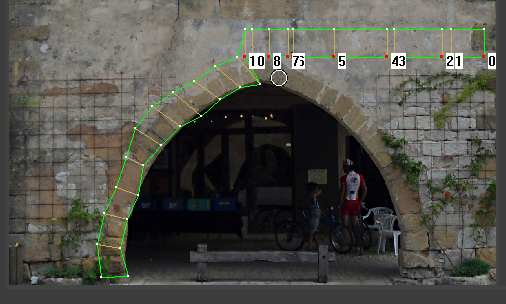

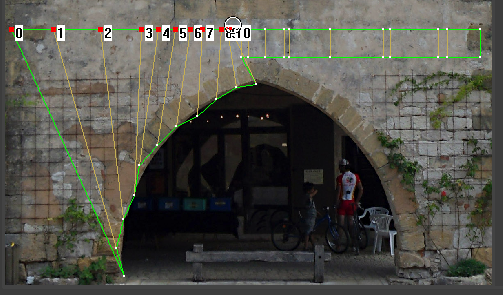

13. 对建筑面的上部边重复前面的两个步骤。

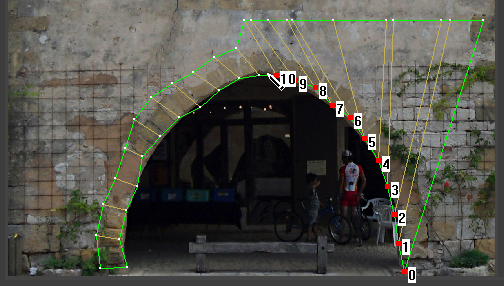

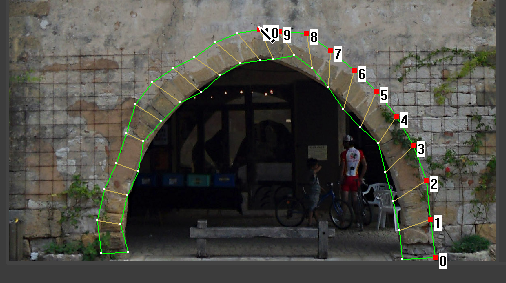

14. 然后对建筑的右侧重复相同步骤。

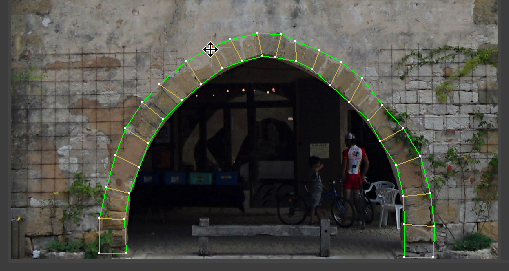

15. 使用“绘制顶点”以这种方式草拟出拱门面之后，在“编辑 UVW”对话框工具栏上，激活 （移动选定的子对象），然后移动顶点以将其更均匀地排列。

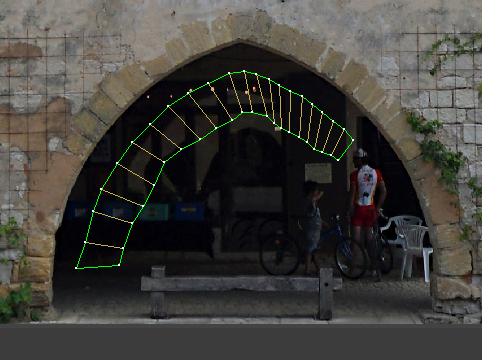

对内部拱廊面贴图：

将让您确定是否要完成对内部拱廊面进行贴图的步骤。要执行的步骤与对石墙面执行的步骤相同，只是存在以下更改：

• 选择内部面而不是外部面。
• 将面贴图到位图的黑色拱廊区域。避免位图上的颜色较淡的区域（除反射光之外，因为反射光看上去没有问题）；而且当然要避免骑自行车的人。

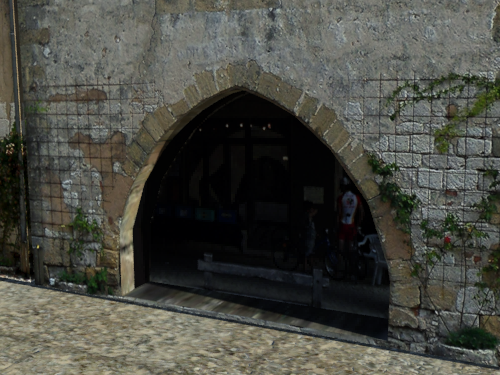

  Façade 的特写渲染显示了对建筑贴图的结果。



保存工作：

• 将场景另存为 facade4_textured.max。

完整的场景为 facade_modeling_completed.max 。此场景包含其他两个 façade。如果要尝试对其他两个进行建模，现在应知道可用来建模的工具。

Façade 2

Façade3

小结

使用建筑的 façade 的照片，可以为该 façade 创建有说服力的模型。总体步骤如下所示：

1. 使用照片编辑程序校正照片的透视，以便垂直线和水平线处于平行状态。
2. 在 3ds Max 中，创建一个与照片具有相同纵横比且与原始建筑具有相同尺寸的平面。
3. 创建一个使用照片作为漫反射和凹凸贴图的材质，并将该材质应用到所创建的平面中。
4. 将该平面设为“可编辑多边形”对象。
5. 使用“UVW 贴图”和“多边形选择”设置堆栈，以便在编辑该几何体时可以看到最终结果。
6. 使用“可编辑多边形”工具创建与 façade 的特征相对应的边。
7. 使用“挤出”工具将特征设为三维，使这些特征凹进或突出，以便建筑可以投射真实阴影。
8. 使用“展开 UVW”校正与主“UVW 贴图”投影不平行的面的贴图。
