水平稳定器的形状类似于小机翼，您可以使用相似的方法对这两个飞机部件进行建模。由于水平稳定器和机翼都是对称的，因此这有助于将模型一分而二，并使用“对称”修改器还原网格；通过此方式，您只需对一个稳定器和一个机翼进行建模；修改器会处理飞机的另一侧面。
设置课程：
- 继续使用上一课程中的场景或
打开
\modeling\p47\p47_fuselage_complete.max
。 - 如果已打开该文件，
请选择 P-47 机身，然后转到
“修改”面板。
将模型一分为二，并添加“对称”修改器：
- 按 Alt+X 关闭 X 射线显示区域。

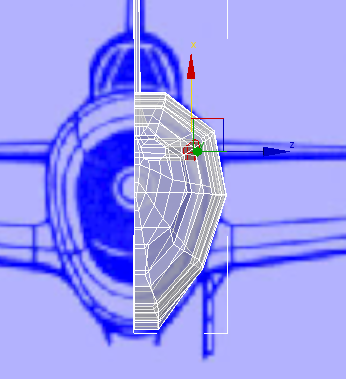

- 根据需要，调整“透视”视图，以便可以从正面查看 P-47 机身。
- 在功能区
“多边形建模”面板上，激活

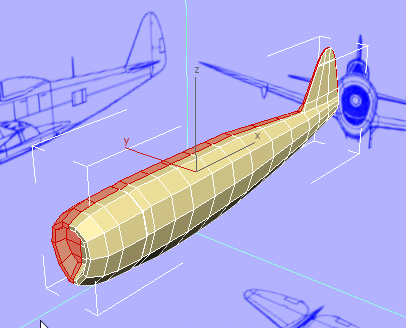

（“边”）。 - 单击以选择机身最上方的某一侧边。
- 在功能区“修改选择”面板上，单击

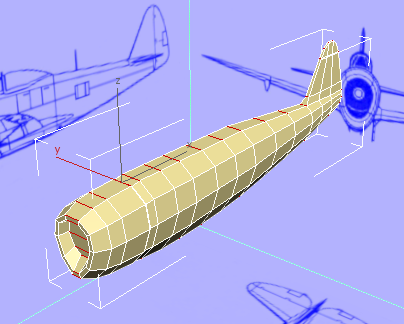

（环形）。
- 在功能区“循环”面板上，按住 Shift 键单击

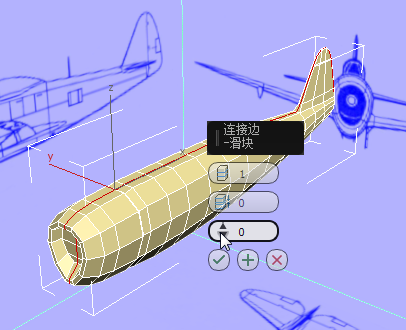

（连接）。 此时 3ds Max 将显示“连接”工具 caddy。在 caddy 上，请务必将“滑块”（第三个控件）设为 0，以便将新的边集完全居中，然后单击
（“确定”）。
提示： 右键单击微调器箭头可将“滑块”值设为零。现在，您就可以拆分机身模型了。
- 在功能区“多边形建模”面板上，激活
（“多边形”）。 - 在功能区上，转到“选择”选项卡。
- 在与机身有一定距离的位置处单击视口，以确保不选择任何多边形。
- 在功能区“选择”选项卡 “按一半”面板上，确保 X 轴是选定轴，然后单击
（“选择”）。

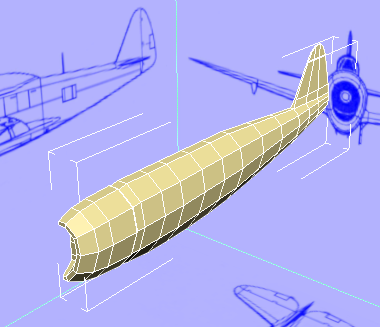

这会选择 P-47 的右半部（从机身观察点方向来看）。
- 按 Delete。
- 在功能区上，返回“建模”选项卡，然后在“多边形建模”面板上，单击
（多边形）以退出“多边形”子对象层级。
- 在“修改”面板 “修改器列表”上，选择“对称”。

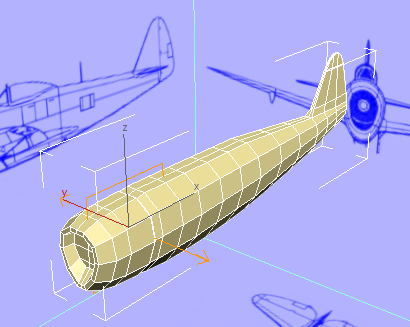

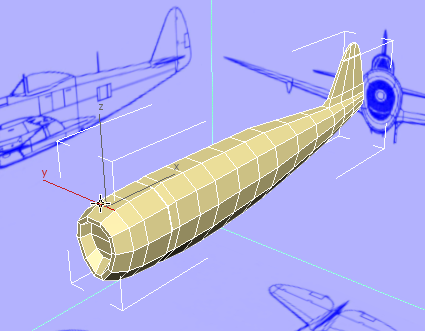

此时模型将再次完整地显示出来。但右侧是由“对称”修改器生成的，因而您对左侧所进行的更改将反映在右侧中。
注： 对称必须以 X 为中心：这是“对称”修改器的默认设置。
创建将从中构建稳定器的边：
- 按 Alt+X 重新打开 X 射线显示区域。

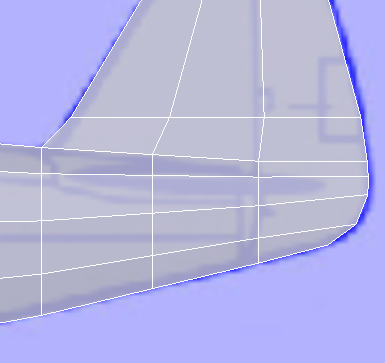

- 激活“前”视口，然后
放大到稳定器所在的区域。
- 在功能区 “多边形建模”面板上，单击
（上一个修改器），然后激活 （多边形）。 此外，还应在功能区
“多边形建模”面板上，单击以禁用
（“显示最终结果”）。这样可以更容易地查看蓝图图像。 - 在 “修改”面板 “细分曲面”卷展栏上，禁用“显示框架”。
在使用平滑时显示框架会十分有用，但此时显示框架会导致很难看到纯几何体。

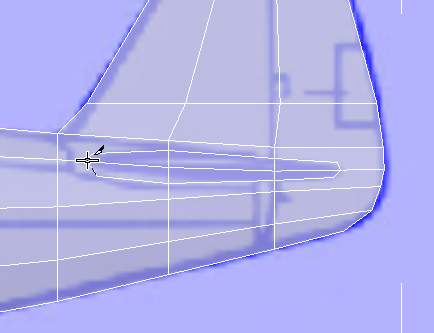

- 在功能区“编辑”面板上，启用
（剪切）。 - 剪切跟随显示在蓝图图像中的稳定器轮廊的边。右键单击以退出“剪切”工具。 提示： “剪切”工具的剪刀有三种不同形式：
剪刀在顶点处时
剪刀在边线上时
剪刀在某个面上时
在此步骤中，您将创建三个自立顶点以包围稳定器的前缘和后缘：一般来说，模型不应有自立顶点，稍后您将添加一些边，以将这些顶点与其他顶点连接在一起。
提示： 如果机身顶点与稳定器区域重叠，可以
移动这些顶点，使其位置更接近于此图中所示的位置。 - 单击右键关闭“剪切”工具。

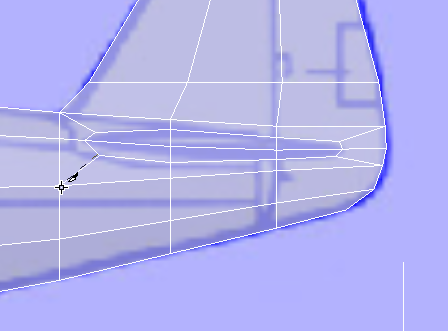

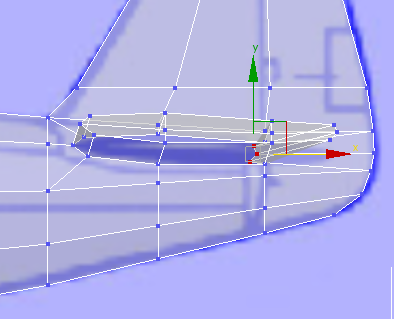

- 再次使用 “剪切”工具创建一些边，将自立顶点与邻近面的角顶点连接在一起。这可确保网格仍全部包含的是四边形面。
开始挤出稳定器：

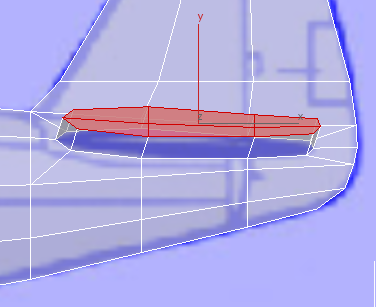

- 单击并在按住 Ctrl 的同时单击以选择位于稳定器基部的面。
- 如果尚未使用四视口布局，请单击
（“最大化视口切换”）以显示所有四个视口。 - 在功能区“多边形”卷展栏上，在按住 Shift 的同时单击

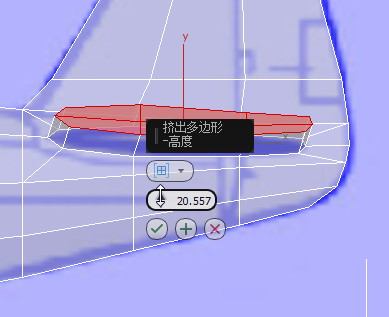

（“挤出”）。使用 caddy 的“高度”控件可以按大约为 20.0 的值挤出面。在“透视”和“顶”视口中观察您的工作。

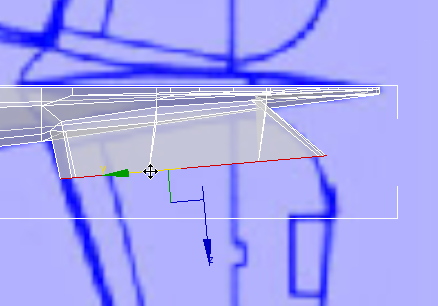

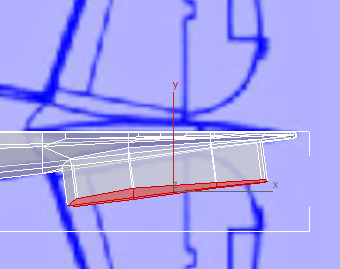

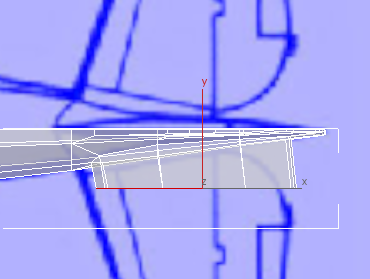

顶视图
- 单击 （“确定”）。

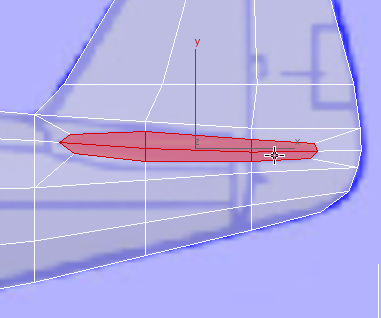

- 在功能区“对齐”面板上，单击
（“对齐 X”）。
顶视图
正如您所看到的，侧面和顶部蓝图图像之间存在差异。这是正常现象，尤其是当某一绘图与侧面图像一样按透视原理缩小时。在接下来的一系列步骤中，您将调整顶点，以便更好地匹配顶部图像，后者将更加准确些。
- 转到

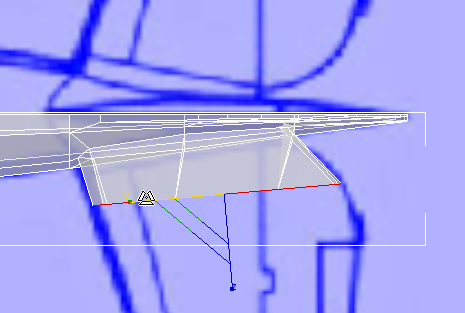

（“顶点”）子对象层级。 选择将稳定器后缘与机身连接在一起的三个顶点，并沿 X 轴向前移动这些顶点，以便更好地匹配顶部蓝图绘图。在“顶”视口中，沿 Y 轴向下移动这些顶点，以便它们跟随机身轮廊（在“透视”视口中检查这一点）。

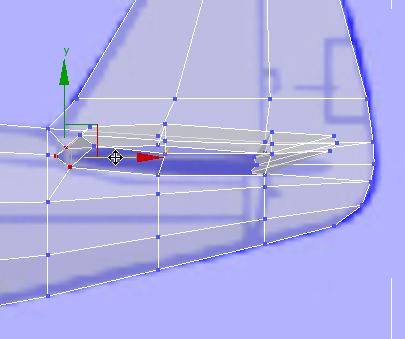

调整稳定器的后缘
前视图

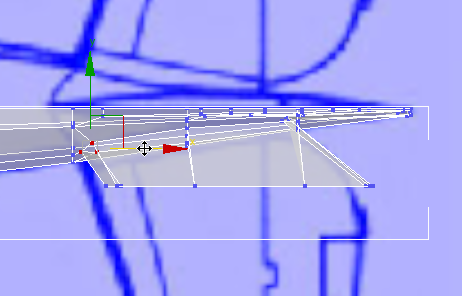

调整稳定器的后缘
顶视图
- 对位于稳定器前缘的三个顶点执行上述相同的操作（在“顶”视口中可能无需移动太多）。

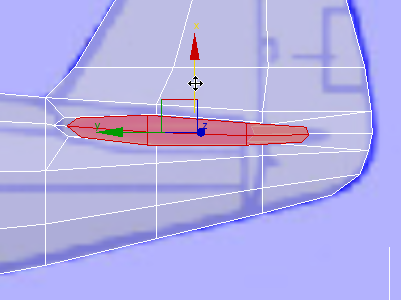

调整稳定器的前缘
前视图

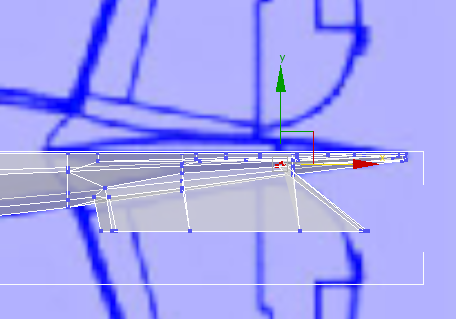

调整稳定器的前缘
顶视图
- 再次激活 （多边形）。
- 在“顶”视口中，

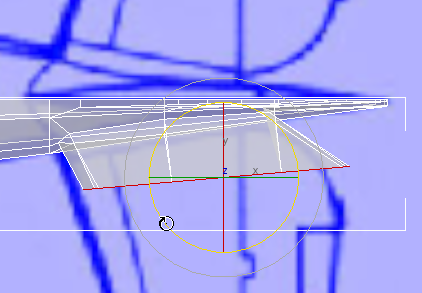

绕 Z 轴旋转稳定器面，以便更好地跟随稳定器的方向。大约旋转 5 度就足够了。
- 激活
（“选择并移动”），然后选择“局部”作为变换坐标系（在旋转面后，就不能依赖“视图”坐标了）。
在“顶”视口中，移动面以更好地匹配蓝图图像。
- 激活
（选择并均匀缩放），再次选择“局部”作为坐标系，然后沿 Y 轴放大面，以更好地匹配蓝图图像。
- 在“前”视口中， 沿局部 Y 轴垂直移动面，使其保持水平。在“左”和“透视”视口中观察您的工作。
“左”视图

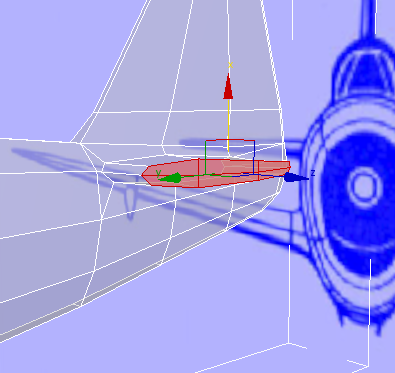

透视视图
