检查飞机几何体

在本课程中，您进行一次调整，以更正创建水平稳定器时出现的人工痕迹，然后使用 NURMS 平滑检查总体模型。

设置课程：

1. 在上一课的基础上继续，或 打开 p47_horizontal_stabilizers_complete.max 。
2. 如果已打开该文件， 请选择 P-47 机身，然后转到 “修改”面板。

调整稳定器与机身之间的连接：

1. 在功能区 “多边形建模”面板上，激活 （元素）。
2. 按 Alt+X 关闭 X 射线显示区域。
3. 在功能区“多边形建模”面板上，单击以启用 （“显示最终结果”）。

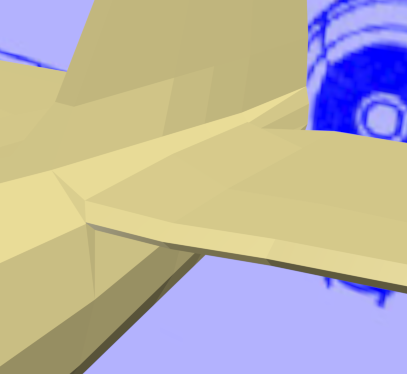

4. 在“透视”视口中， 进行放大（否则根据需要调整视图）以清晰地显示机身与左侧稳定器之间的连接区域。按 F4 关闭“边面”显示区域。


   水平稳定器的外观良好，但它们与机身的连接处有两个难看的窄面。可通过移动单个顶点来修复此问题。

5. 转到 （“顶点”）子对象层级。

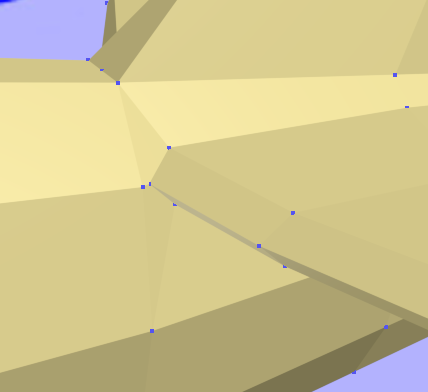

6. 在“透视”视口中，仍进一步进行 放大以清晰地显示窄面周围的顶点。

7. 在功能区“编辑”面板上，激活 （“约束到边”）。

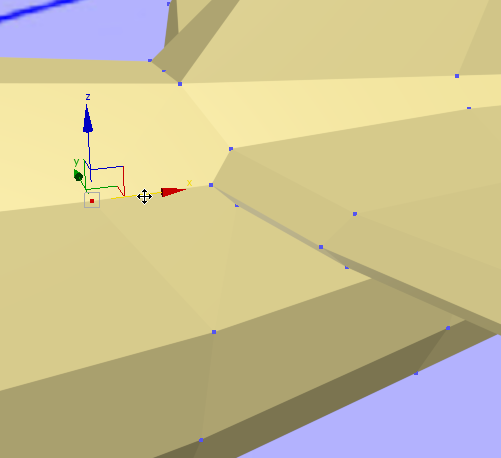

8. 激活 （选择并移动），然后选择与窄面连接的前顶点。

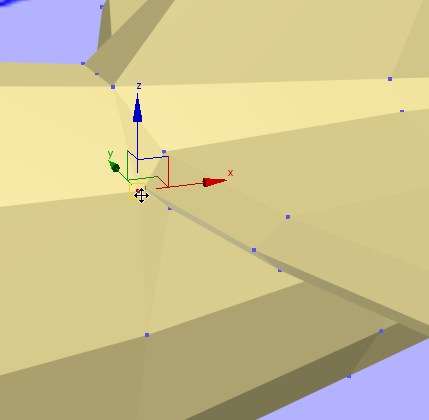

9. 沿边向前移动该顶点，以便机身面具有更宽的区域。


   面越宽，就更容易平滑。

10. 在功能区“编辑”面板上，激活 （“约束到无”）。
    提示： 如果您忘记约束仍处于启用状态，则在变转子对象时可能会出现异常情况。因此，最好一使用完约束就将其禁用。此外，此设置中的按钮的功能类似于单选按钮。不能通过再次单击约束的按钮来禁用约束：必须激活“约束到无”才能禁用当前活动的约束。
11. 退出 （“顶点”）子对象层级。

使用 NURMS 检查 P-47 的外观：

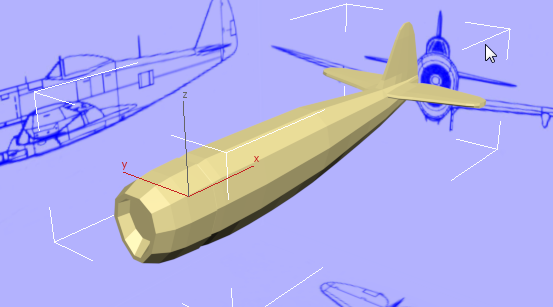

1. 在“透视”视图中， 缩小并 平移，以再次显示整个飞机。

2. 在功能区“编辑”面板上，单击 （“使用 NURMS”）。


   NURMS 选项（全称为 非统一有理网格平滑）专门用于平滑可编辑的多边形曲面。

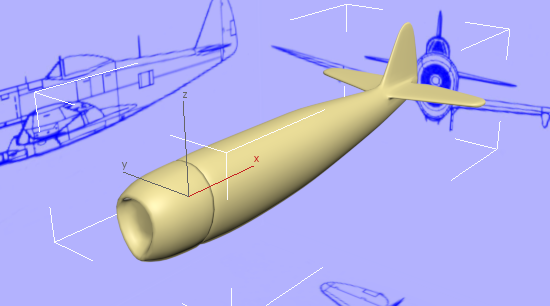

3. 在功能区“使用 NURMS”面板上，将迭代次数增大为 2。


   飞机模型及其稳定器的外观良好。但有些面（尤其是进气口处的面）超出了应有的平滑程度：您将在后面的课程中修复此问题。

4. 再次单击 （“使用 NURMS”）将其禁用。
5. 再次单击 （多边形）以退出“多边形”子对象层级。
