添加机身

主机身是罩几何体的扩展。

设置课程：

在上一节课的基础上继续操作，或打开 p47_cowl_complete.max 。
如果已打开该文件，请选择 P-47 机身，然后转到 “修改”面板。

从罩的后部构建机身的前部：

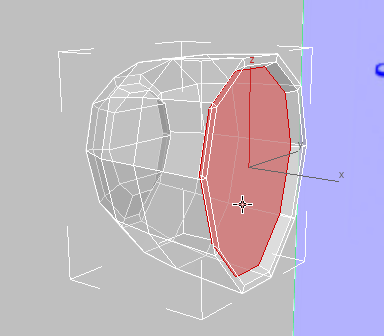

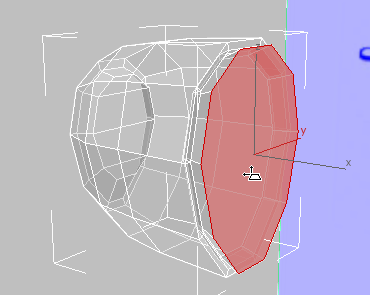

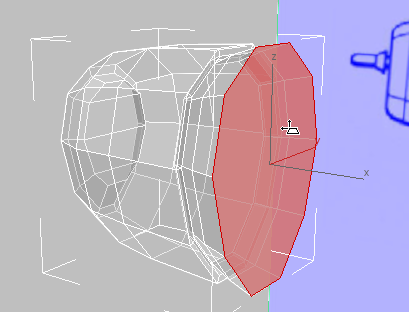

在功能区 “多边形建模”面板上，单击以激活（多边形）。在透视视口中，单击罩后部的多边形以选择它。

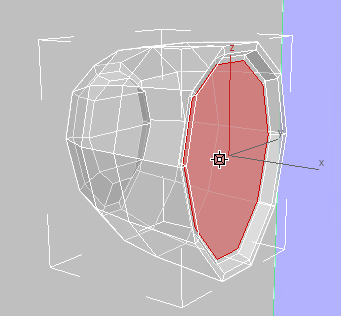

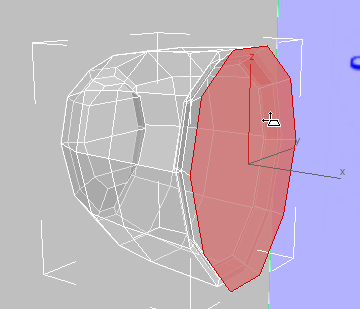

在功能区“多边形”面板上，单击（插入）。在透视视口中，向下拖动以使用边框非常窄的多边形创建插入。

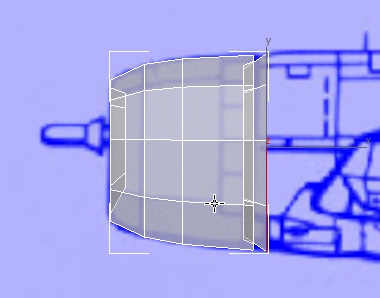

在功能区“多边形”面板上，单击（倒角）。在透视视口中，这次向上拖动以朝向飞机的后部挤出多边形。拖动时查看前视口，仅在罩区域的外部挤出多边形。

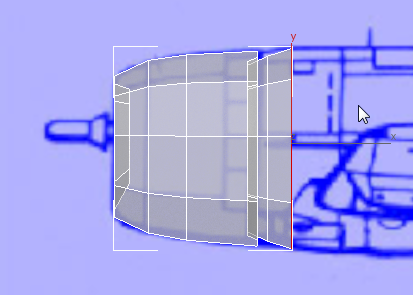

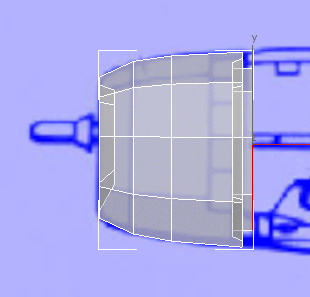

前视图

松开鼠标，然后再次向上拖动以缩放倒角使其直径几乎与罩本身的直径相同。此外，工作时也请查看前视图。

前视图

继续对机身建模：

再次使用（倒角）以将机身向上扩展到座舱前面的矩形面板的机翼前缘，然后放大使其位于前视图中，它跟随设计图图像的轮廓。

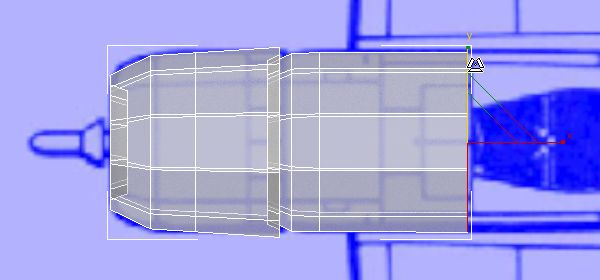

前视图

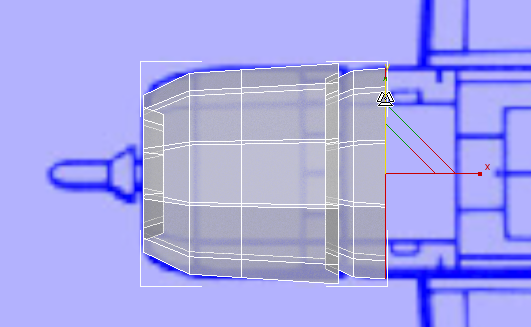

这看上去比较合适，但是如果注视顶视口，则可以看到新倒角有点宽。

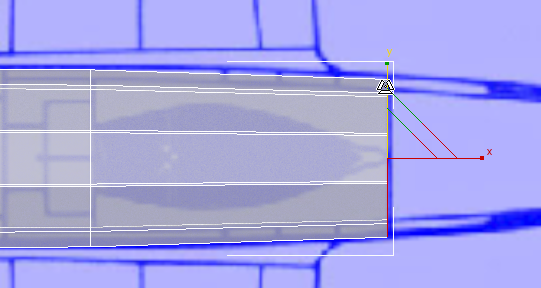

激活顶视口，然后沿 Y 轴缩小多边形使其与设计图图像对齐。

从现在起，“挤出”是创建机身所用的主要工具。随着时间的推移，您将使用“缩放”和顶点调整来优化其图形。
根据需要平移前视口以便可以看到座舱。
注：我们不会始终提示您何时需要平移视口，因为这可能会因您的 3ds Max 的窗口设置的不同而异。

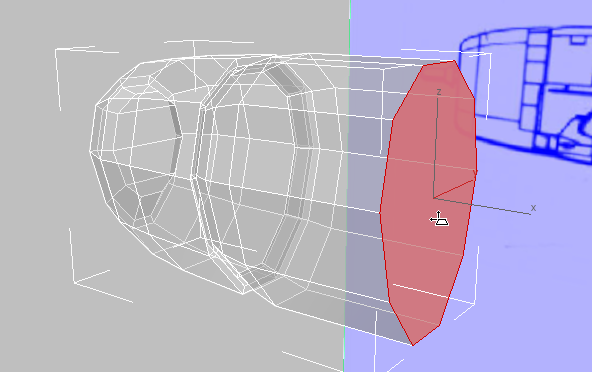

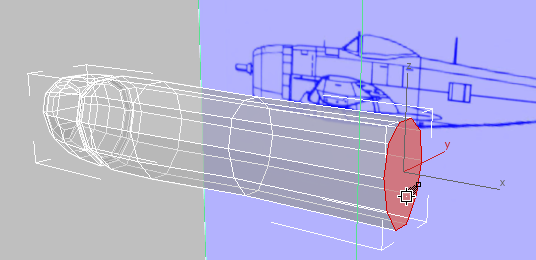

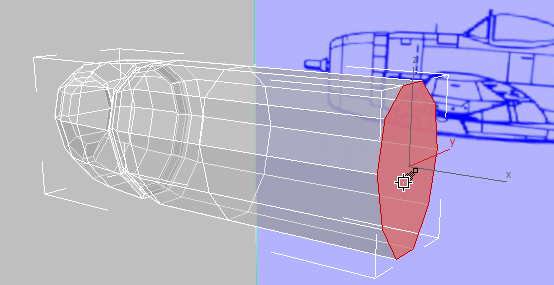

在功能区“多边形”面板上，单击（挤出）。在透视视图中，将机身向上挤出到座舱的机翼前缘。照例，工作时也请查看前视图。

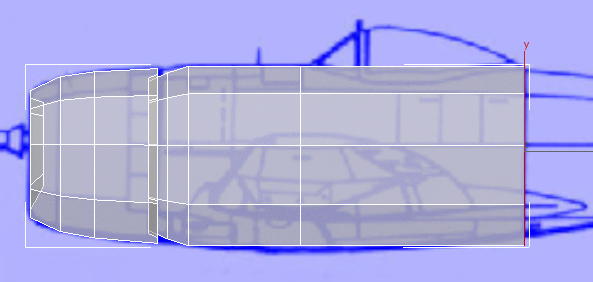

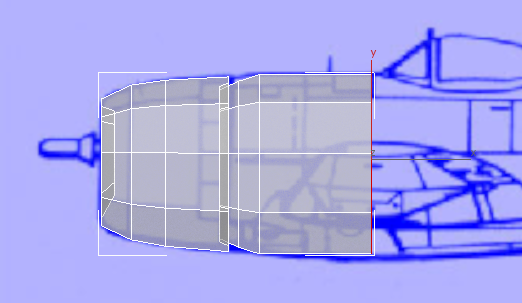

前视图
在功能区 “多边形建模”面板上，激活（顶点）。

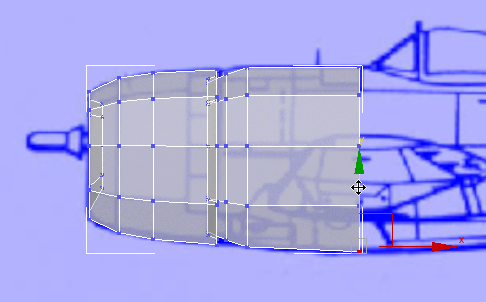

在前视口中，拖动框以选择机身后部的下部边缘的顶点。然后沿 Y 轴向下移动这些顶点以匹配飞机的下部轮廓。
在功能区“多边形建模”面板上，单击（多边形）返回“多边形”子对象层级。

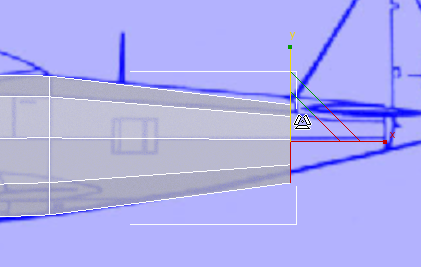

激活顶视口，然后沿 Y 轴稍微缩小多边形。

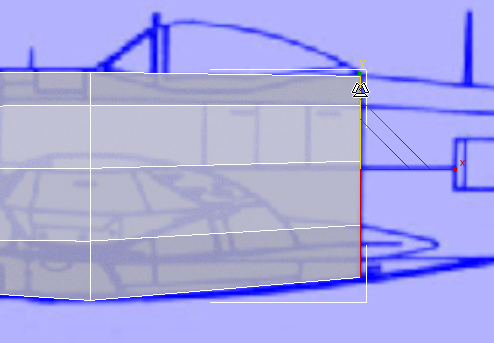

在功能区“多边形”面板上，再次单击（挤出）。在透视视口中工作，但监视前视口，将机身挤出到座舱后部接缝那么远的位置。

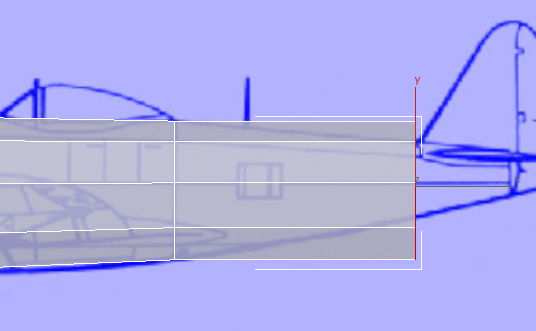

前视图

提示：有时，3ds Max 窗口的大小会阻止您挤出到所需那么远的位置。如果发生此情况，则挤出到尽可能远的位置，然后将多边形水平移动到所需位置。

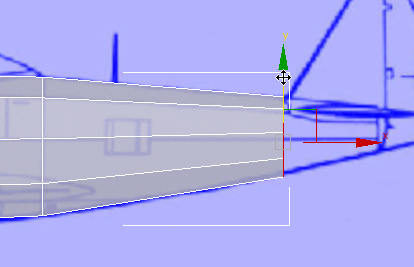

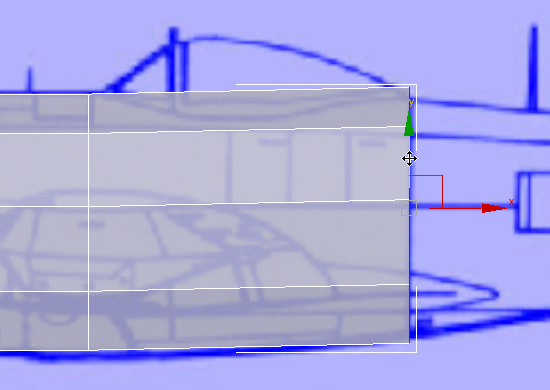

在前视口中，将多边形沿 Y 轴向上移动一点使底部更接近飞机的轮廓。
同样在前视口中，沿 Y 轴缩小多边形使其更好地匹配设计图。

注：此时，与飞机轮廓的匹配只是近似匹配。此外，沿机身长度的多边形太长：在后面的过程中，将添加边分段以优化网格，并移动顶点以改进机身的轮廓。

此时，可能还需要转到（顶点）子对象层级并移动中间和下部顶点以便其更好地匹配飞机的轮廓。记住使用区域选择以便可以选择机身两个边上的顶点。

调整顶点之后，返回（多边形）子对象层级。

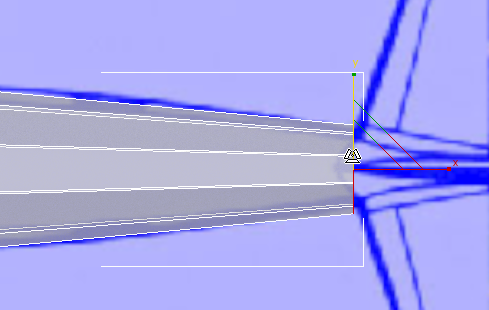

在顶视口中，将多边形沿 Y 轴缩小一点，以匹配设计图图像。
